Moduł serial-bluetooth M/S

Kod:
bt-serial-ms
Waga: Help
2 g

Podłącz swój mikrokontroler do komputera przez bluetooth

Produkt wycofany ze sprzedaży

Zastąpiony przez: Moduł Bluetooth z adapterem do płytki stykowej

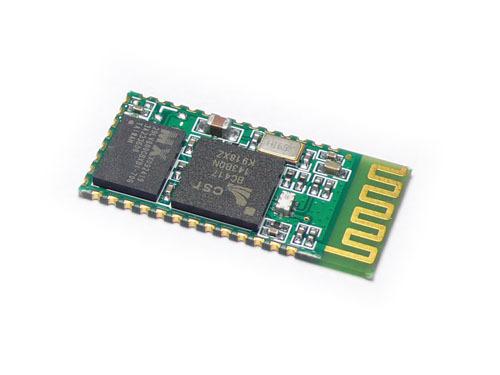

Mały moduł pracujący jako konwerter Bluetooth do TTL Serial.



Po prostu TX/RX łączymy z pinami Arduino (albo dowolnego mikrokontrollera) na których jest Serial, dostarczamy napięcie i można skojarzywszy komputer z modułem BT zbierać dane bezprzewodowo.



Moduł potrafi pracować zarówno jako master i slave.



● Bluetooth:  Bluetooth Specification v2.0+EDR
● Częstotliwość  2.4GHz ISM
● Modulacja:  GFSK(Gaussian Frequency Shift Keying)
● Moc nadawania:  ≤4dBm, Class 2
● Czułość:  ≤-84dBm przy 0.1% BER
● Prdkość:  Asynchroniczna- do  2.1Mbps(Max) / 160 kbps, Synchroniczna 1Mbps/1Mbps

● Profil urządzenia:  Port szeregowy Bluetooth

Zasilanie +3.3VDC 50mA (może sprawiać kłopot na Duemilanove, gdzie wydajność źródła 3.3 jest ok 50mA)
Rozmiar: 26.9mm x 13mm x 2.2 mm
Uwaga - raster wyprowadzeń to 1.5 mm nie 0.1" czyli 2.54 mm. Trudniej przylutować kabelki.
Szczegółowy datasheet w sekcji Pliki
