Mały sygnalizator drogowy

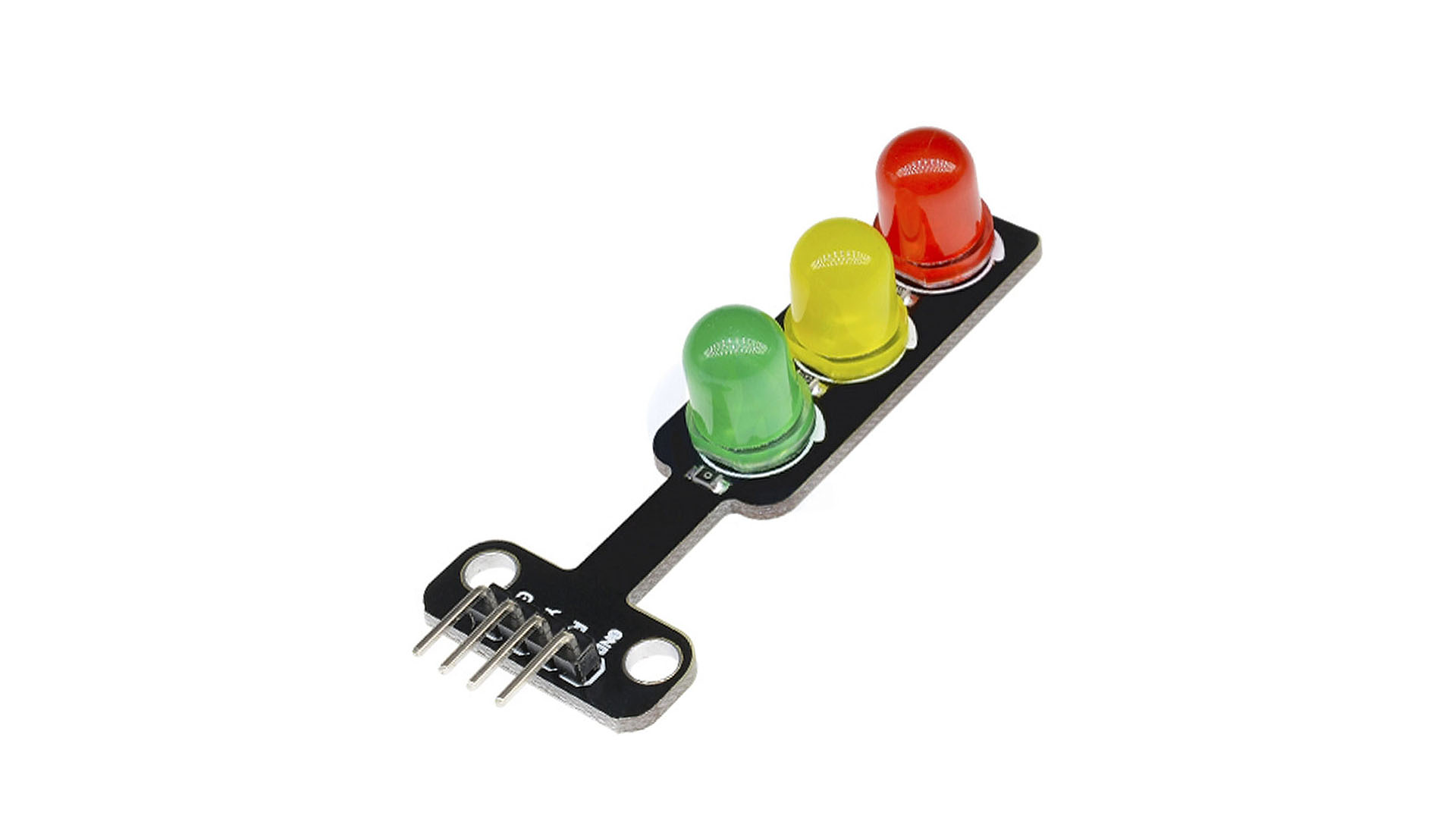

Miniaturowy, łatwy w użyciu sygnalizator świetlny. Źródłem światła są tu trzy 8-milimetrowe diody LED połączone katodami (wspólne GND diod LED). Moduł pozwala w prosty sposób zbudować makietę z aktywną sygnalizacją świetlną. Niezastąpiona pomoc dydaktyczna przy nauczaniu Bezpieczeństwa Ruchu Drogowego.

Miasteczko BRD z pudełka po pizzy

Niewielki rozmiar (nieco ponad 5cm wysokości) powala budować niewielkie, a zarazem czytelne makiety, po których mogą poruszać się niewielkie resoraki. Co ważne w modułach sygnalizatora męskie piny podłączeniowe skierowane są w dół. Jeżeli na pudełku po pizzy narysujesz drogę, a sygnalizatory wbijesz w karton, to bez problemu podłączysz je od spodu z użyciem 4-pinowych kabli o długości 40 cm lub ich krótszej 20 cm wersji. Dzięki temu całość będzie wyglądać estetycznie i na zewnątrz nie będzie widać kabli.

Specyfikacja:

• Sygnalizator LED
• Diody w trzech kolorach: czerwonym, żółtym, zielonym
• Rozmiar: 56 x 21 x 11 mm
• Rozmiar diod LED: 8 mm
• Napięcie zasilania: 5V
• Wspólna katoda
• Pobór prądu: zazwyczaj 9 mA na diodę przy 5V (uwagi poniżej)

W zależności od dostawy moduły mogą mieć wlutowane różne rezystory ograniczające prąd pobierany przez diodę. Jeżeli na Twojej płytce umieszczone są rezystory o oznaczeniu 331 (330 Ohm) to znaczy, że dioda powinna pobierać około 9 mA. Arduino UNO może bez problemu podać taki prąd z pinu GPIO co czyni podłączenie sygnalizatora bardzo prostym. Podłącz GND do masy, a każdy z kanałów R, Y i G do oddzielnych pinów cyfrowych. Ustawiając na nich stan wysoki, zapalisz diody sygnalizatora. W teorii każdy pin cyfrowy w UNO obsługuje do 40mA (maksymalnie!), więc możliwym, choć nie zalecanym jest podłączenie sygnalizatora do 4 sąsiednich pinów, ustawiając na jednym z nich stan niski (jako GND).
