Gotowy moduł ESP8266 z zasilaniem z akumulatorka 18650

Gdy myślisz o uruchomieniu jakiegoś sensora na ESP8266 zasilanego z akumulatorka ten moduł rozwiązuje od ręki podstawowe problemy. Moduł korzysta z ESP-WROOM-02 (ESP8266 z 2 MB pamięci flash i anteną PCB 2dBi) do tego ma zamontowany uchwyt na akumulator 18650 oraz układy ładowania. Do tego port USB (micro USB) ułatwiający programowanie. Poręczne złącze w rastrze 2.54mm z wyprowadzonymi sygnałami.

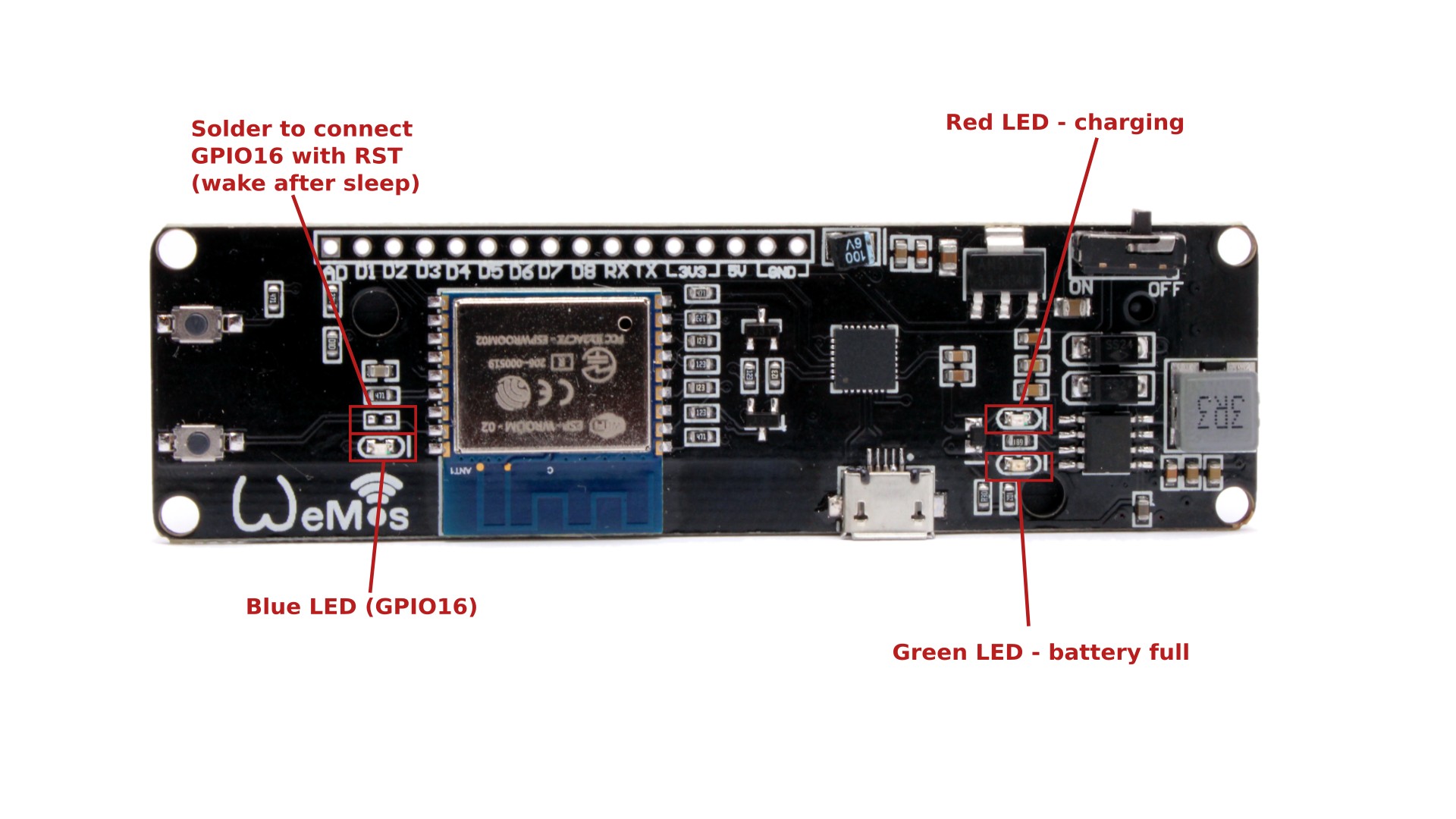

Płytka ma trzy diod LED. Pierwsza, niebieska, kontrolowana przez GPIO16. Zielona sygnalizuje pełne naładowanie akumulatora i czerwona - proces ładowania w trakcie.

Przy niebieskiej LED znajduje się pole lutownicze, które po zlutowaniu łączy GPIO16 z RST - każdy kto próbował korzystać z deep sleep w ESP8266 wie że przez GPIO16 układ zegarowy ESP daje znać że minął zadany czas uśpienia i należy zresetować ESP. Niezbędne do korzystania z depp sleep.

Na krawędzi płytki, przy wyprowadzeniach, znajduje się wyłącznik całego modułu. Kolejna przydatna rzecz.

Układ zasilania podczas pracy z akumulatorka zapewnia zarówno napięcie 3.3V jak i 5V.

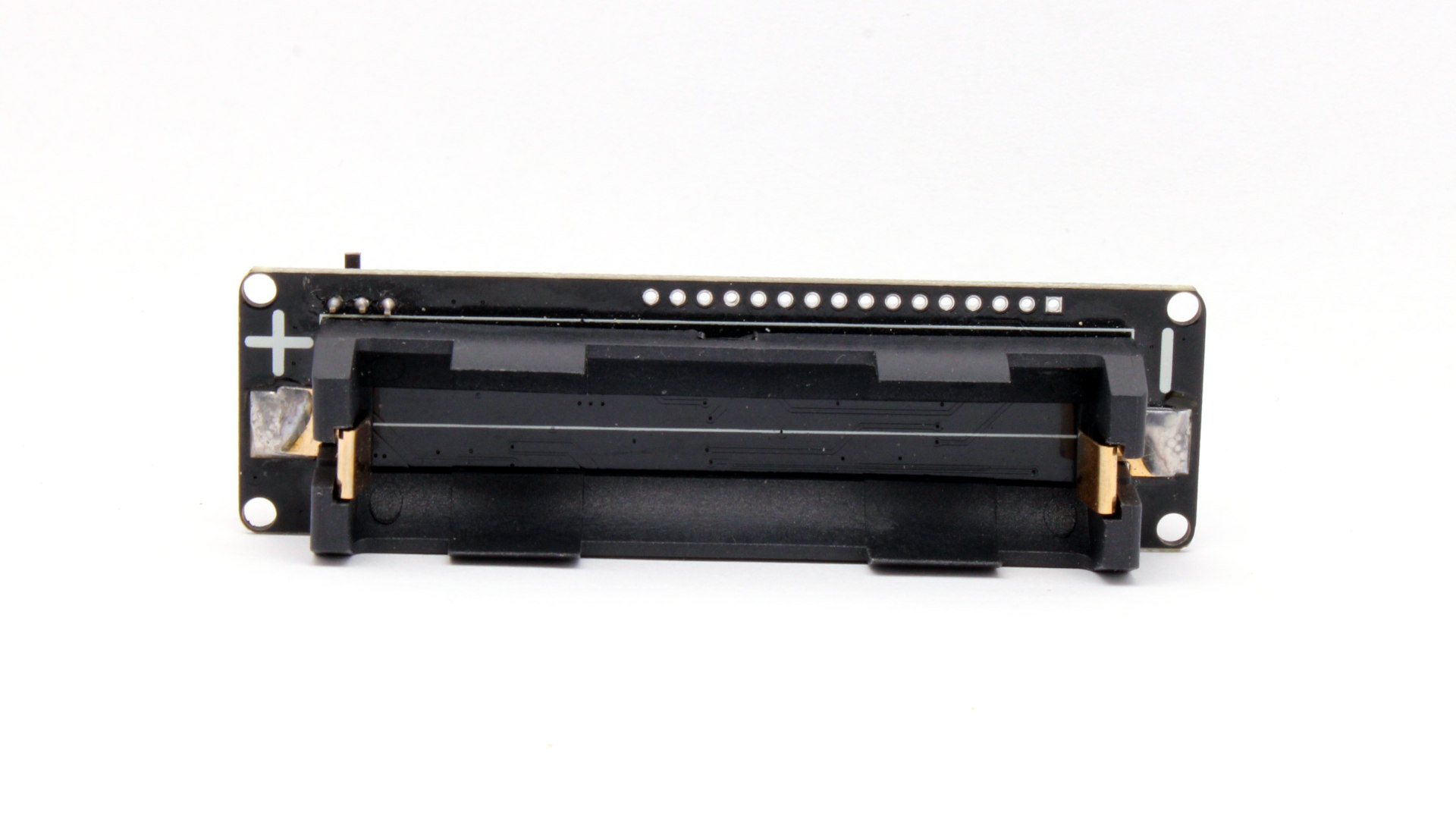

UWAGA Na tylnej stronie modułu, przy koszyku na akumulator, na PCB zaznaczona jest właściwa polaryzacja akumulatora (jak go włożyć). Wsadzenie odwrotne spowodować może nieodwracalne uszkodzenie układu ładowania!

Specyfikacja:

• Wymiary: 91.5 x 26 x 26 mm (wysokość z wsadzonym akumulatorem)

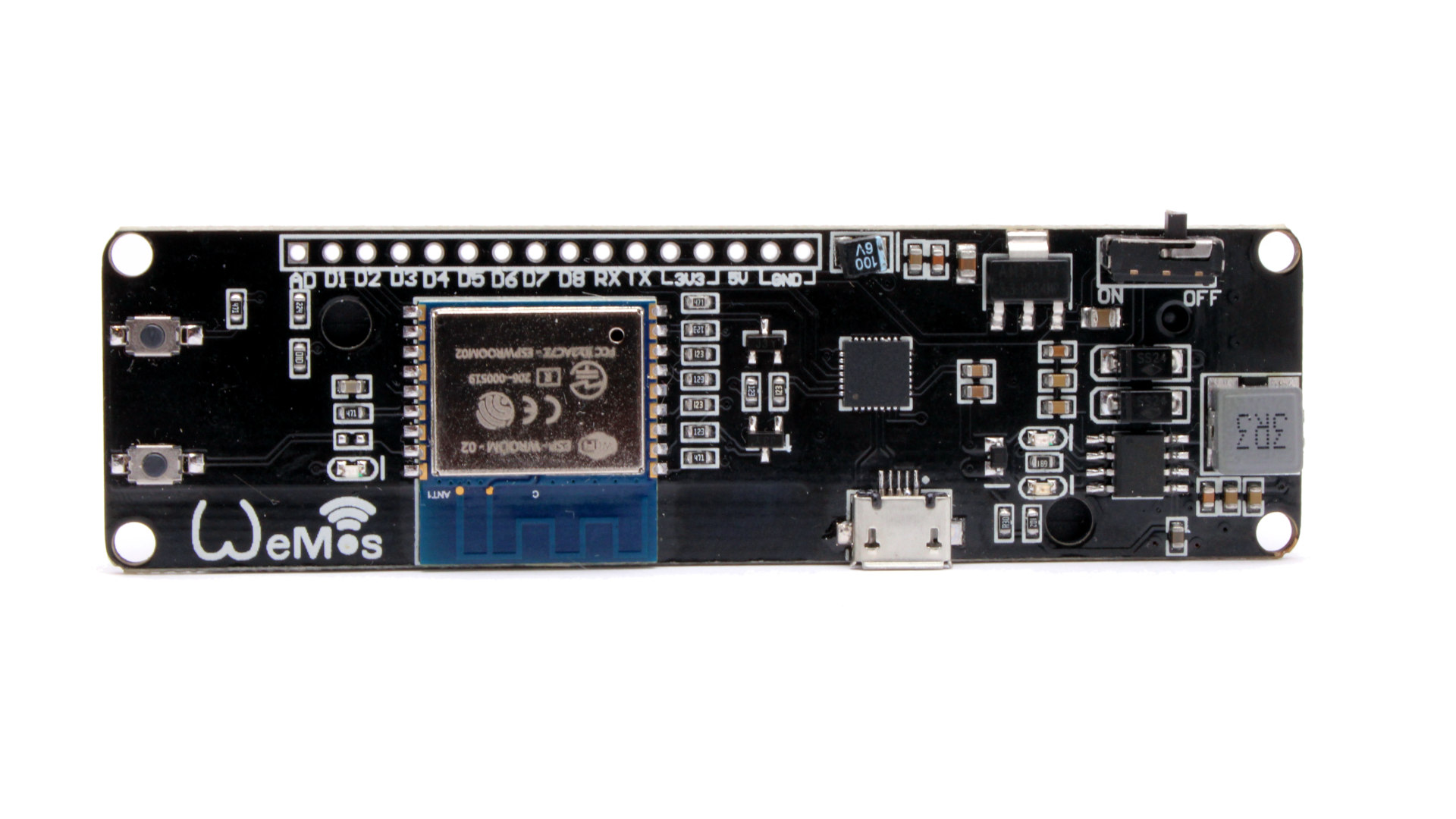

• 3 otwory montażowe M3 (4 jest zbyt blisko elementów, metalowa śruba M2-M3 dotyka kondensatora SMD - prawy dolny róg na pierwszym zdjęciu)
• 2 przyciski (RST i BOOT)
• Wyprowadzenia IO jak w Wemos -D1-D8, TX, RX, A0
• Dwa wyprowadzania GND, jedno 5V i dwa 3.3V
• Procesor ESP8266 z 2 MB Flash (moduł ESP-WROOM-02)
• Antena PCB 2 dBi
