Moduł wzmacniacz audio 2x15W 12V PAM8610 klasa D

Kod:
MOD-1145
Waga: Help
4 g
Dostawca:
no

W magazynie Help 7

PLN 7,90
PLN 6,42 bez VAT

Niewielki stereofoniczny wzmacniacz audio klasy D zbudowany na układzie PAM8610. W ofercie mamy też wersję z osprzętem. Niech nie zmylą was pozory - mimo niewielkich rozmiarów moduł cechuje się dość konkretnym wzmocnieniem - 2 x 15W przy impedancji 4 Ohm. Jeżeli potrzebujesz wzmacniacza o mniejszej mocy - zerknij na moduł 2x3W oparty o układ PAM8403

Wzmacniacz jest w klasie D, co oznacza że jego sprawność jest dużo wyższa niż typowego wzmacniacza klasy AB. Przekłada się to na niższe zużycie prądu, oraz znacznie mniejszą ilość wydzielonego ciepła.

Specyfikacja:

  • Klasa wzmacniacza: D
  • Układ: PAM8610
  • Moc wyjściowa:
    • 2x15W przy impedancji 4Ω
    • 2x10W przy impedancji 8Ω
  • Zalecana moc głośników: > 10 W
  • Napięcie zasilania: 6V - 15V
  • Zalecane zasilanie: 12V 2A
  • Pasmo przenoszenia: 20Hz - 15kHz
  • Zniekształcenia harmoniczne: <0.1%
  • SNR: 90dB
  • Sprawność: >90%
  • Rozmiar: 30 x 25 mm

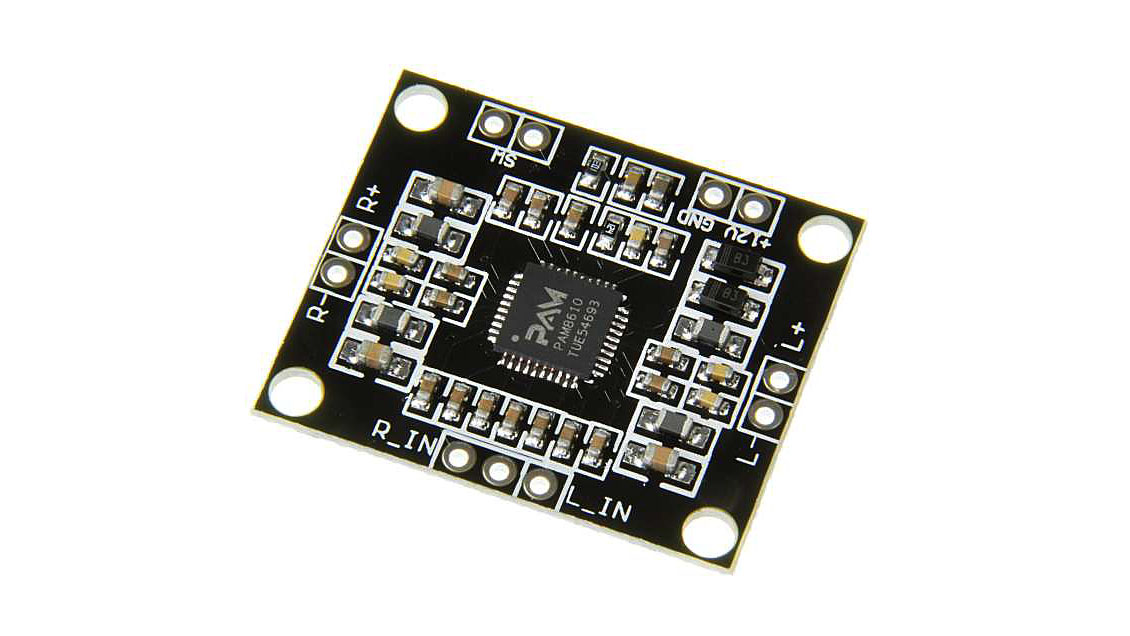

Podłączenie:

  • R_IN, L_IN - wejście sygnału kanału prawego i lewego, pomiędzy nimi masa sygnału
  • R+,R- - wyjście głośnikowe (kanał prawy)
  • L+,L- - wyjście głośnikowe (kanał lewy)
  • +12V, GND - zasilanie wzmacniacza
  • MS - MUTE - wyciszenie (zwarcie wycisza)
