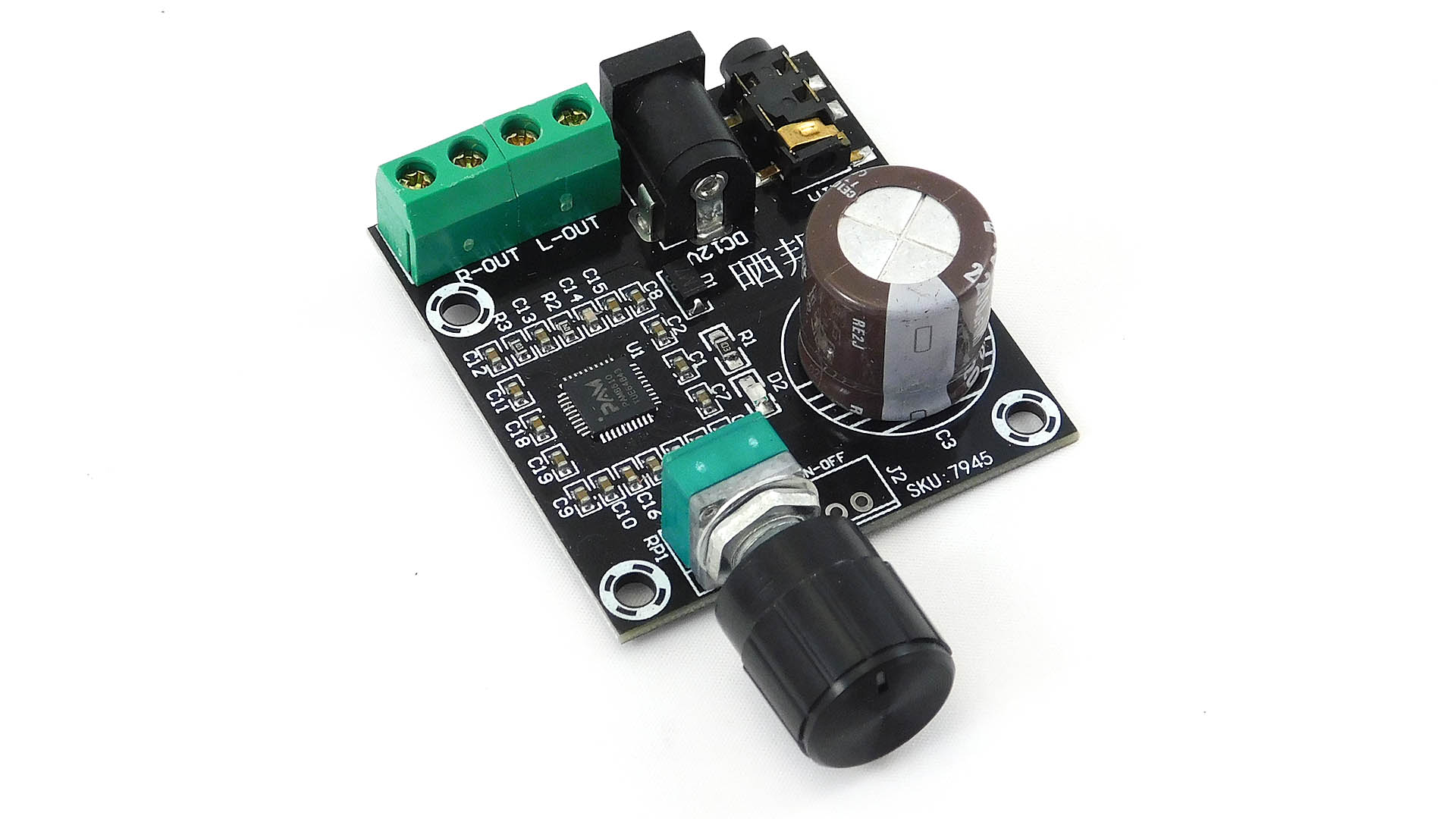

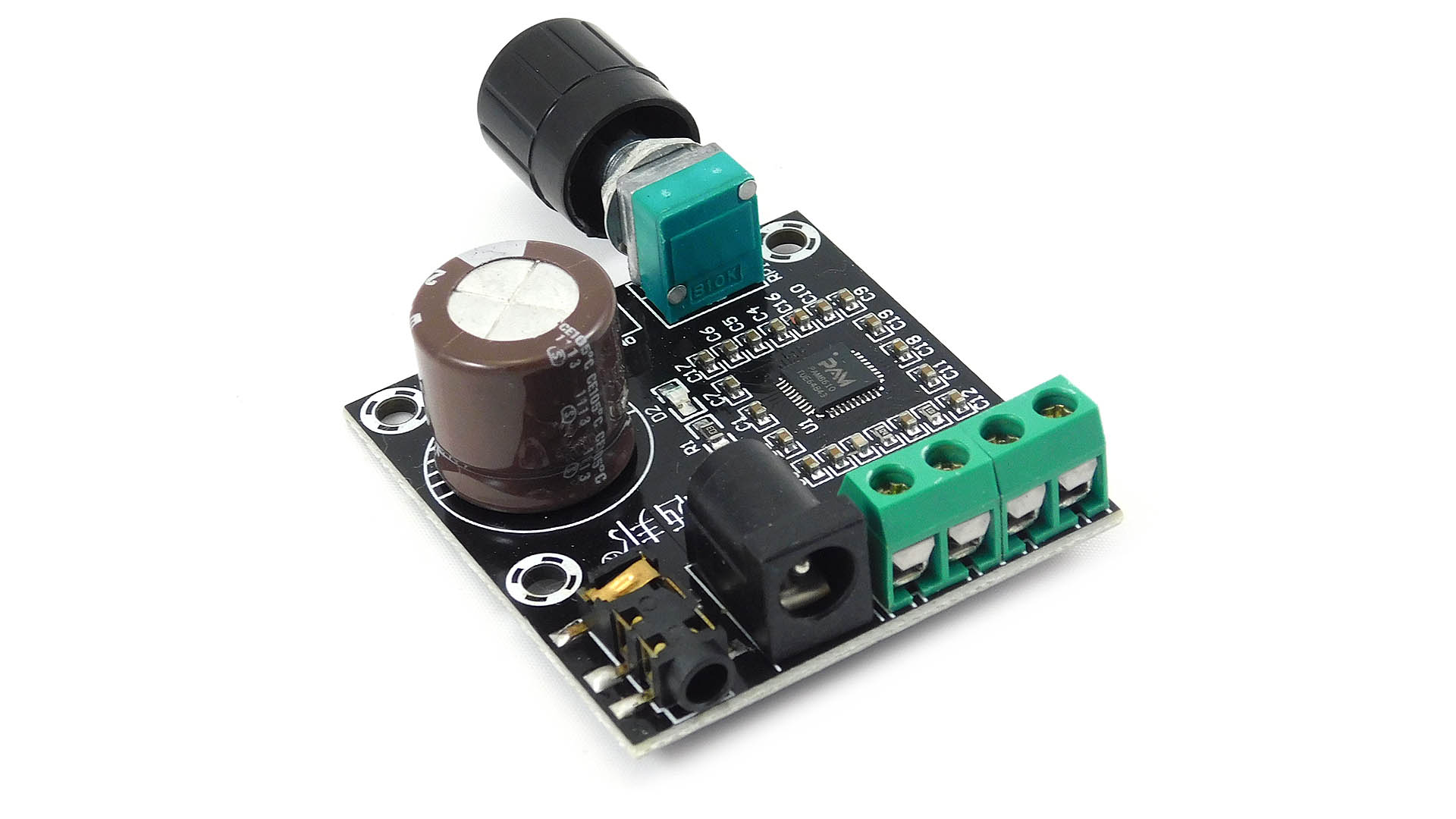

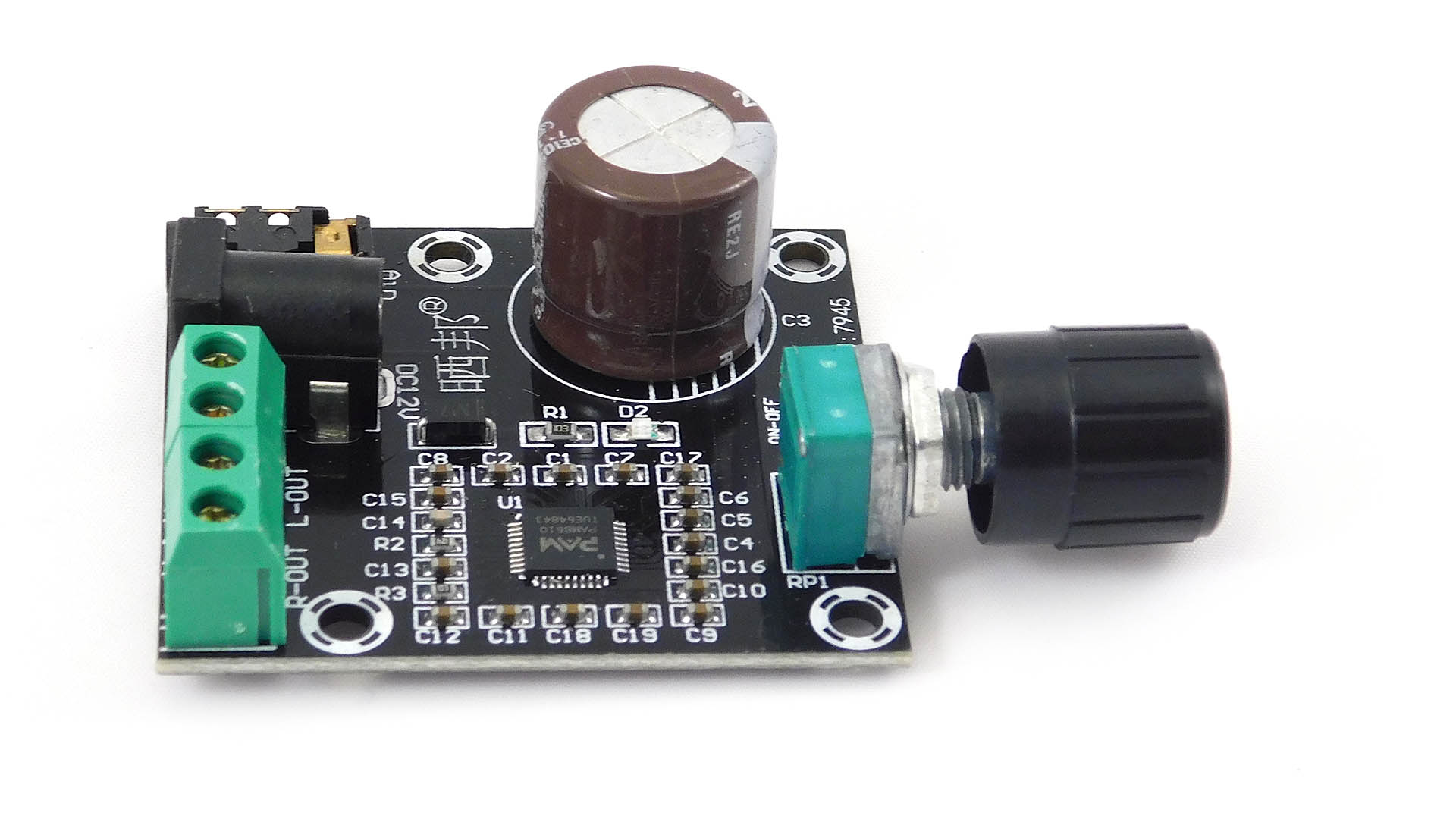

Moduł wzmacniacz audio 2x15W 12V PAM8610 z osprzętem

Niewielki stereofoniczny wzmacniacz audio klasy D zbudowany na układzie PAM8610. Jest to ten sam wzmacniacz, który znajduje się w tańszym module. Tutaj został doposażony o wygodne złącza głośnikowe, wejście zasilania i audio. Do tego regulacja głośności odbywa się za pomocą wygodnego potencjometru.

Mimo niewielkich rozmiarów moduł cechuje się dość konkretnym wzmocnieniem - 2 x 15W przy impedancji 4 Ohm. Jeżeli potrzebujesz wzmacniacza o mniejszej mocy - zerknij na moduł 2x3W oparty o układ PAM8403. Należy pamiętać aby zapewnić należyte zasilanie. Producent rekomenduje zasilacz 12V/2A.

Wzmacniacz jest w klasie D, co oznacza że jego sprawność jest dużo wyższa niż typowego wzmacniacza klasy AB. Przekłada się to na niższe zużycie prądu, oraz znacznie mniejszą ilość wydzielonego ciepła. Moduł jest wyposażony w naklejony od razu radiator.

Specyfikacja:

• Klasa wzmacniacza: D
• Układ: PAM8610
• Moc wyjściowa:
  • 2x15W przy impedancji 4Ω
  • 2x10W przy impedancji 8Ω
• Zalecana moc głośników: > 10 W
• Napięcie zasilania: 6V - 15V
• Zalecane zasilanie: 12V 2A
• Pasmo przenoszenia: 20Hz - 15kHz
• Zniekształcenia harmoniczne: <0.1%
• SNR: 90dB
• Sprawność: >90%
• Złącza głośników: zaciski śrubowe
• Złącze zasilania: wtyk DC 2.1/5.5
• Wejście audio: jack
• Rozmiar: 43 mm x 47 mm

Podłączenie:

• Cztery złącza śrubowe do podłączenia głośników.
• DC12V - zasilanie wzmacniacza
• Ain - wejście audio
• Dwa gniazda ze zworkami
  • CON1, zwora założona (zasilanie)
  • CON3, zwora otwarta (mute)
