Moduł zasilania DC - Shield do Wemos D1 mini

Nie ukrywam, że Wemos D1 mini to chyba nasza ulubiona płytka z rodziny ESP8266. Kompaktowe rozmiary, jednocześnie spora liczba dostępnych wyjść czyni z tej płytki prawdziwie uniwersalne narzędzie w zasobach każdego fana DIY. Złacze USB, służące do programowania może też służyć do zasilania. Jednak nie w każdym projekcie masz pod ręką zasilanie 5V lub miejsce na wprowadzenie zasilacza USB. W takiej sytuacji DC Power shield dla Wemosa to prawdziwy skarb.

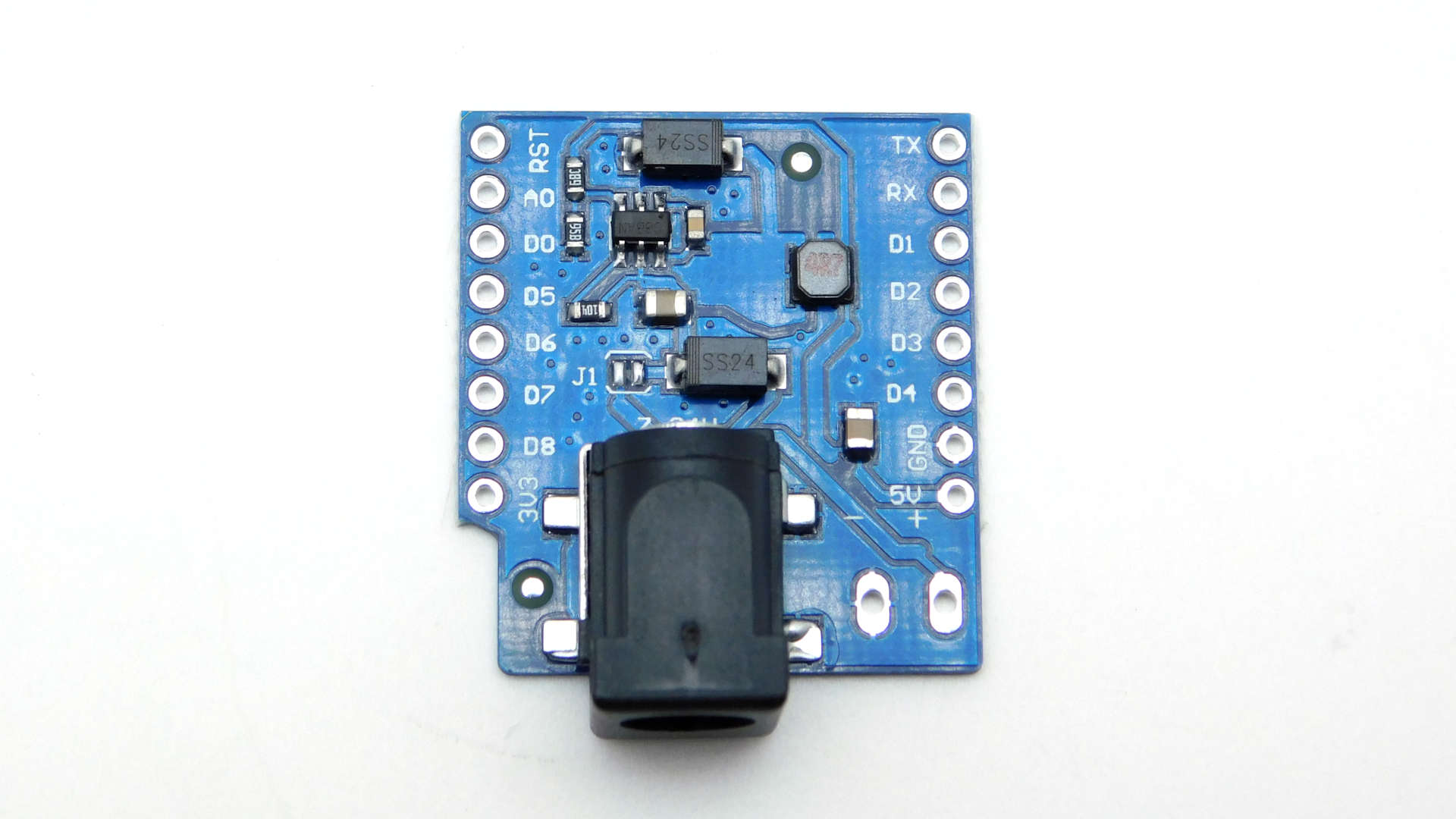

Wlutowane gniazdo 2.1/5.5 mm (tzw barrel jack) służy do doprowadzenia napięcia zasilającego. Spory zakres wejściowy bo aż od 7 do 24 wolt. Na płytce jest przetwornica zmieniajaca napięcie wejściowe do wartości 5V i zasila całego Wemosa. Wydajność prądowa - 1A.

Zworka J1 może posłużyć do zwarcia diody zabezpieczającej na wejściu. Jeśli z jakiegoś powodu potrzebujesz ją pominąć - to wystarczy zlutować J1.

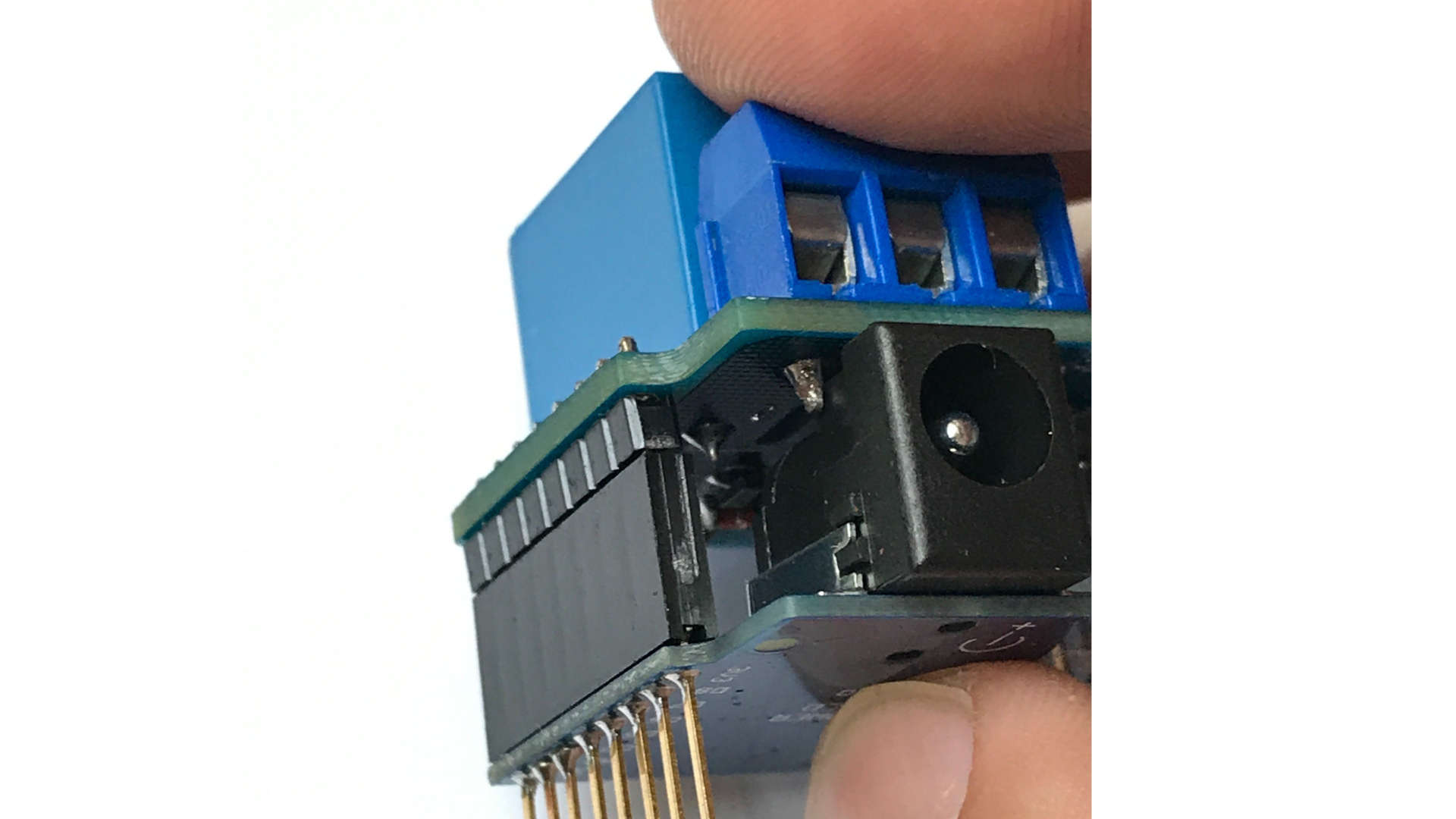

W zestawie są tylko zwykłe goldpiny. Jeśli chcesz dodać jakiś moduł nad moduł zasilający (np relay shield dla Wemos) to dokup złącza z przelotkami, dla obu modułów (np te lub te. Zwykły goldpiny w relay shieldzie jest też trochę za krótki na połączenie z shieldem zasilającym. Dla dobrego połączenia trzeba obciąć nóżkę złącza śrubowego w relay shieldzie jeśli użyjesz zwykłych goldpinów. Więc do niego też przelotki (mają dłuższe nóżki i zapewniają większy dystans między modułami) lub goldpin o dłuższych nóżkach.

Specyfikacja:

• Wemos DC Power Shield v. 1.1.0
• Pasuje do: Wemos D1 mini / D1 mini pro
• Wtyk DC: 2.1 / 5.5 mm
• Napięcie zasilania: 7 - 24 V
• Maksymalna wydajność prądowa: 1A

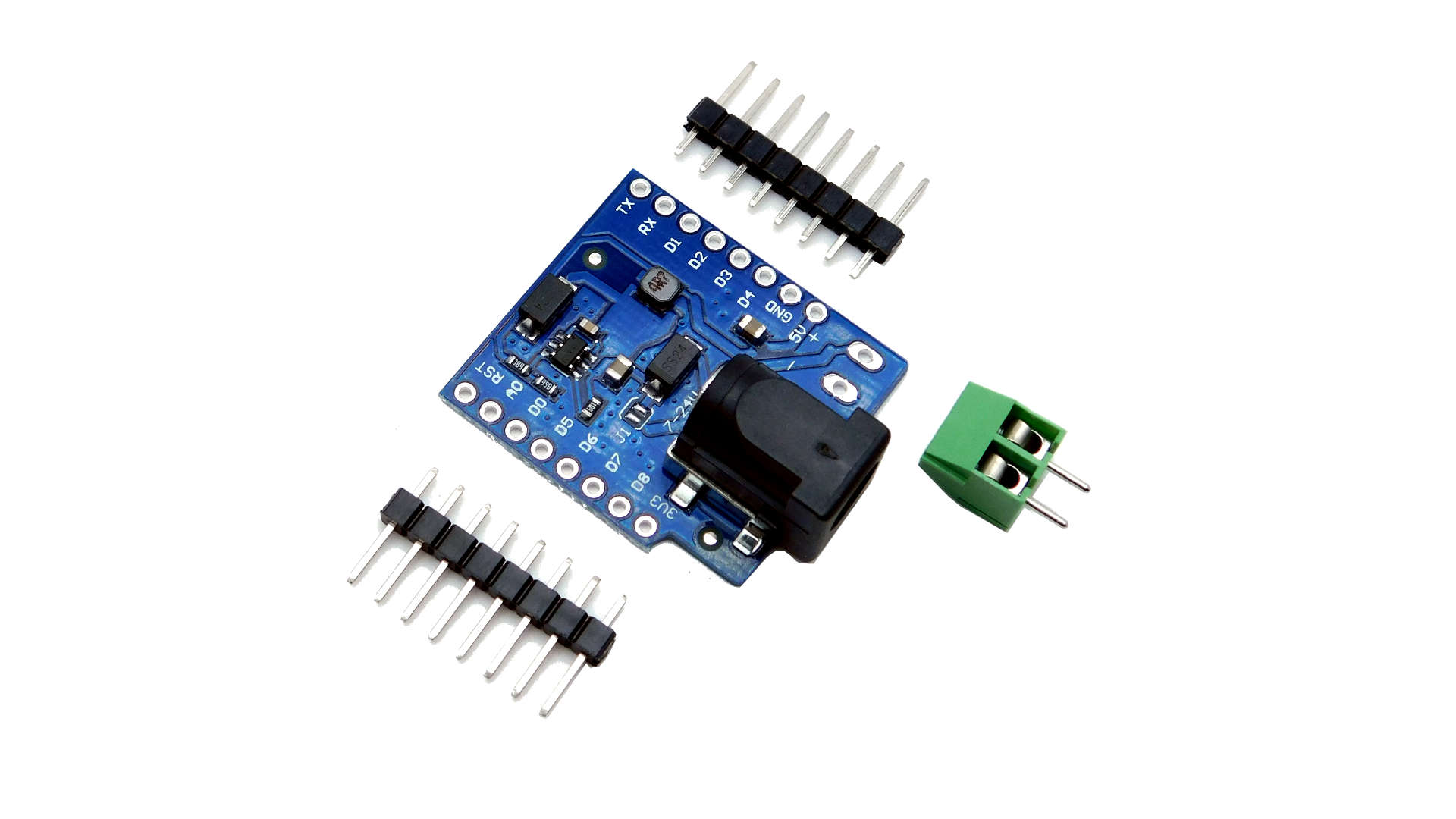

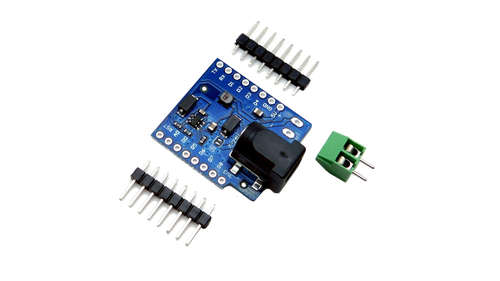

W zestawie:

• Moduł DC Power Shield.
• Złącze terminalowe, 2 piny.
• 2 goldpiny 1x8 do wlutowania.
