Moduł zegara RTC DS1307 z EEPROM 32K bit

Kod:
MOD-854
Waga: Help
6 g

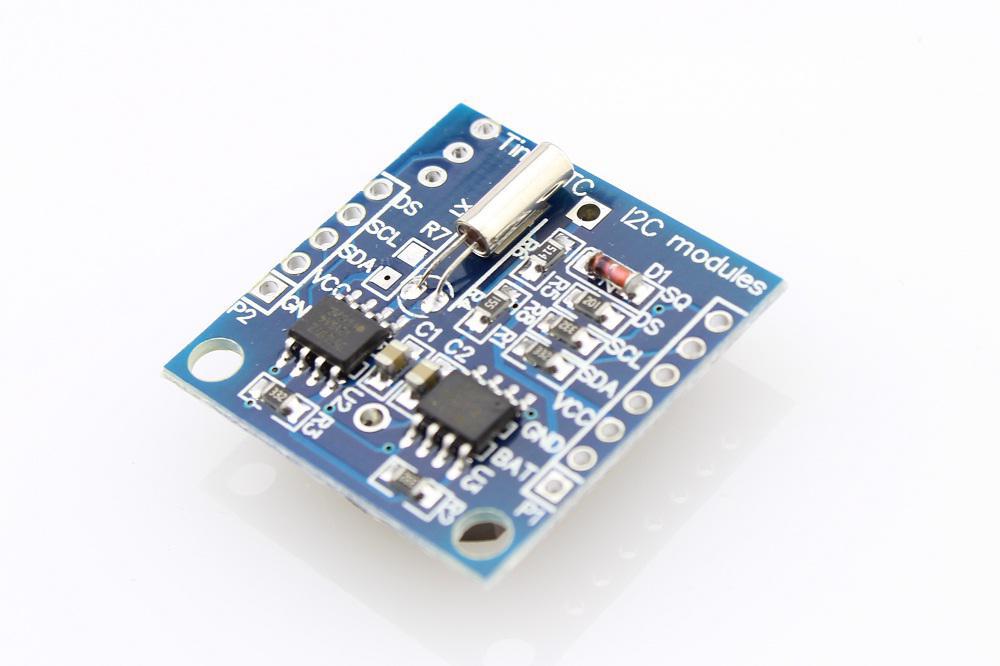

Miniaturowy moduł zegara czasu rzeczywistego z podtrzymaniem bateryjnym. Na płytce jest też dostępny moduł pamięci EEPROM (32K bit) i miejsce na wlutowanie czujnika temperatury DS18B20

W magazynie Help 72

PLN 6,00
PLN 4,88 bez VAT
Ile sztuk? Rabat Cena za szt
1 6,00
5+ 8,00 % 5,52
10+ 12,00 % 5,28
25+ 16,00 % 5,04
100+ 20,00 % 4,80
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: ds1307, rtc, zegar, CR2032, moduł

Miniaturowy moduł zegara czasu rzeczywistego z podtrzymaniem bateryjnym (CR2032). Układ DS1307 komunikuje się po szynie I2C, a dzięki podtrzymaniu bateryjnemu użytkownik nie musi się martwić o ponowne ustawianie zegara w przypadku braku zasilania.

Zegar operuje w trybie 24h lub 12h ze wskaźnikiem AM/PM, dodatkowo kalendarz jest automatycznie korygowany w przypadku miesięcy mających mniej niż 31 dni.

Jeśli Twój projekt korzysta z szyny SPI to może łatwiej będzie użyć modułu z DS1302.

W zestawie:

  • moduł

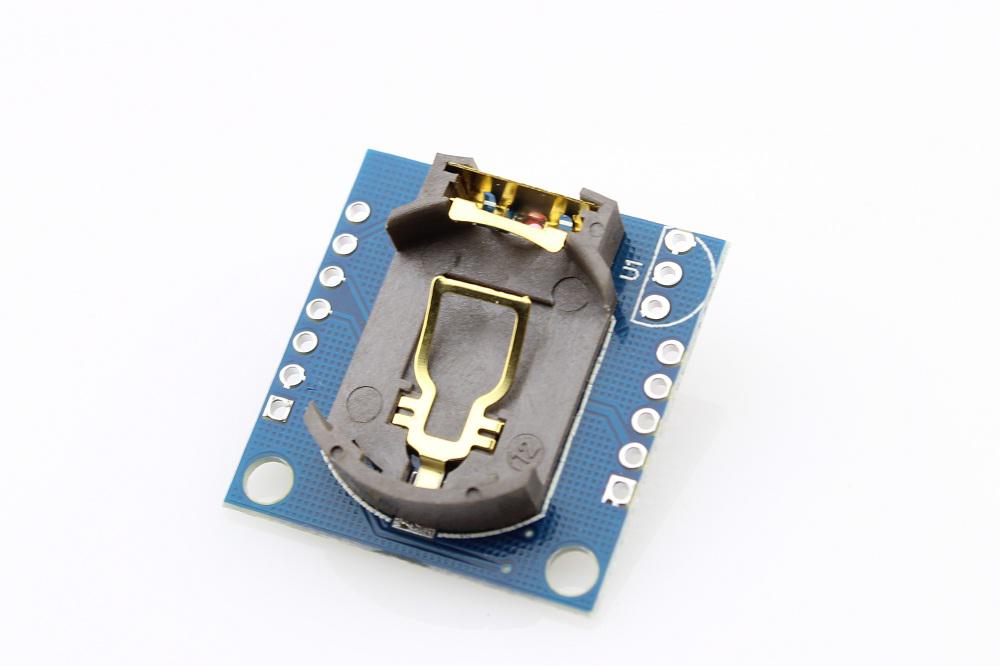

  • w niektórych dostawach jest bateria CR2032, a czasem moduł jest bez baterii. Nie możemy zagwarantować że ją otrzymasz dlatego sugerujemy nową baterię CR2032
  • nie ma goldpinów

Specyfikacja:

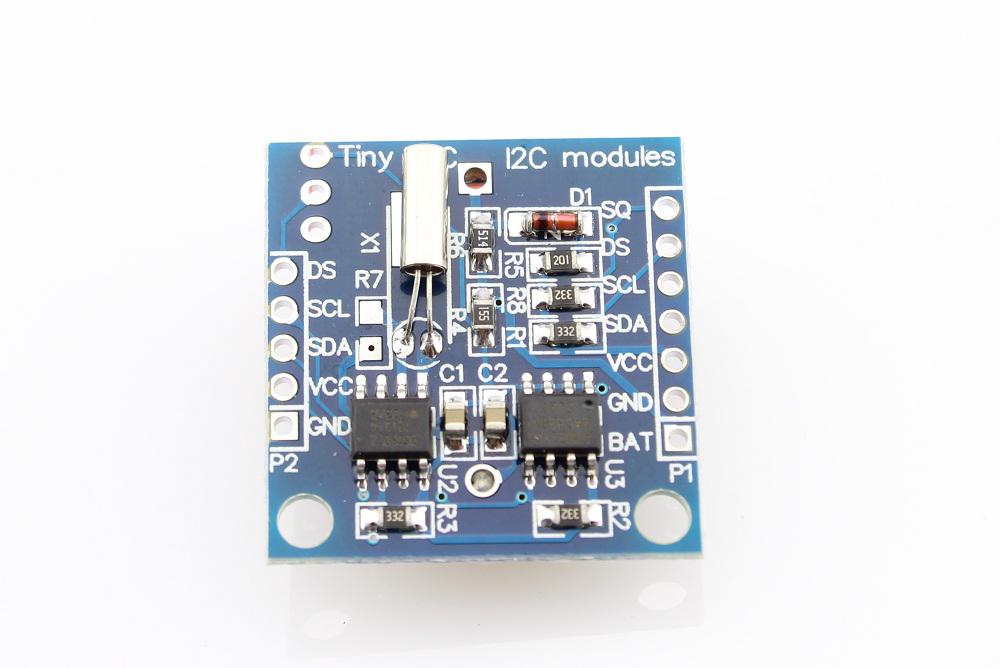

Na płytce znajdują się dwa rzędy złącz, nie są (rzędy) w rozstawie 2.54 mm - jeśli wlutujesz oba zestawy goldpinów nie będzie się dało ich włożyć prosto do płytki prototypowej. Drugi rząd goldpinów przyda się jeśli chcesz podłączyć kolejny czujnik/moduł na I2C, bo jest na nich wyprowadzona szyna I2C.

W rogu płytki PCB jest miejsce na wlutowanie czujnika temperatury DS18B20 (do kupienia oddzielnie), dostępny jest on przez oddzielny pin (DS) i skorzystać trzeba z protokołu OneWire.

Moduł zegara (DS1307)

  • Napięcie zasilania 5V DC
  • Programowalne wyjście
  • Automatyczne wykrywanie utraty zasilania i przełączanie na obwód bateryjny
  • Pobór prądu mniejszy od 500nA w trybie podtrzymania bateryjnego
  • 56-bajtów pamięci NVRAM
  • adres na szynie I2C - 0x68

Moduł pamięci EEPROM

  • adres na szynie I2C - 0x50
  • 32K bit pojemności
    • 4K bit o podwyższonej wytrzymałości (10 milionów cykli Erase/Write)
    • 28K bit o standardowej wytrzymałości (100 tys cykli Erase/Write)

Pliki

24C32 - karta katalogowa
