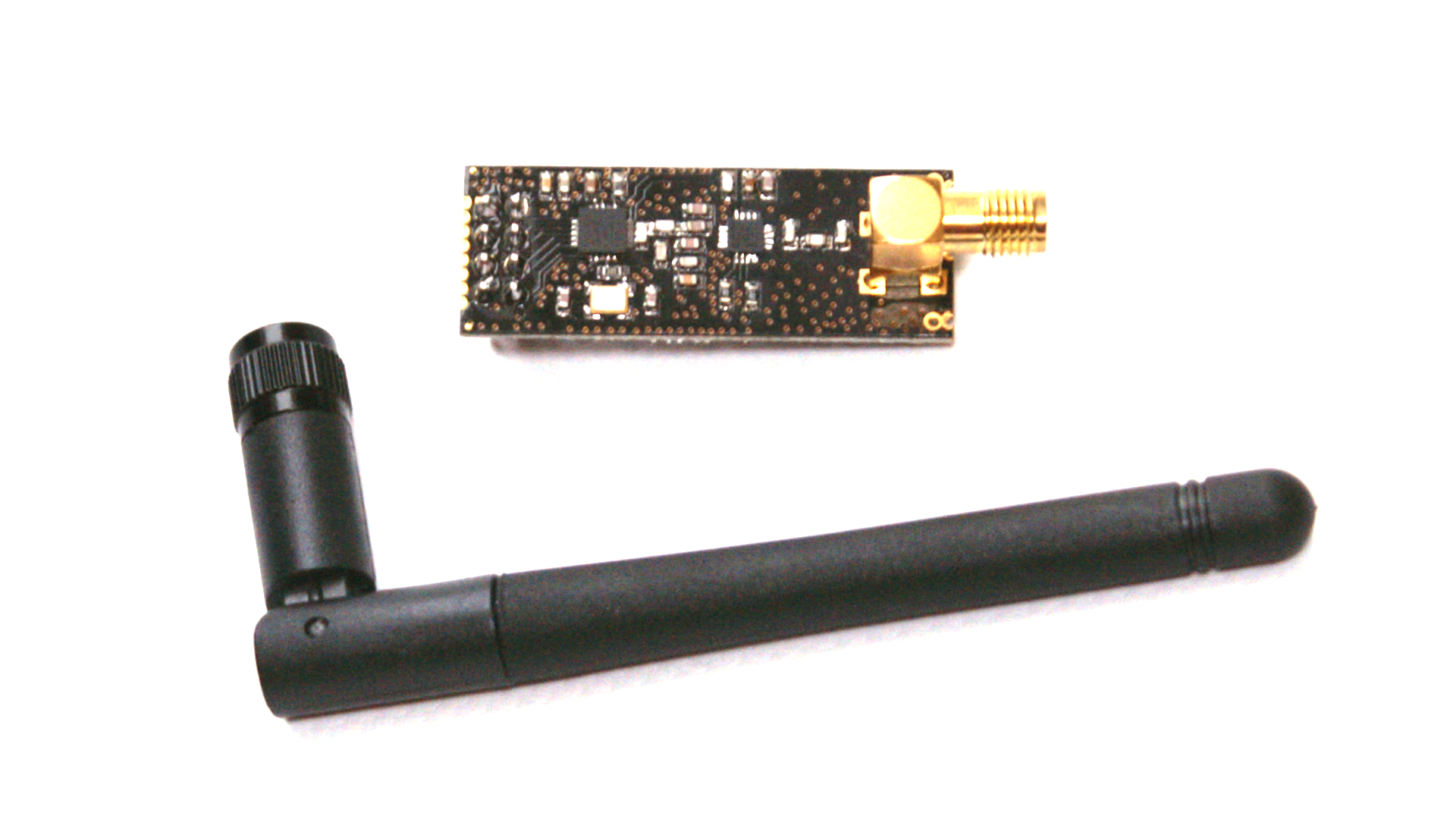

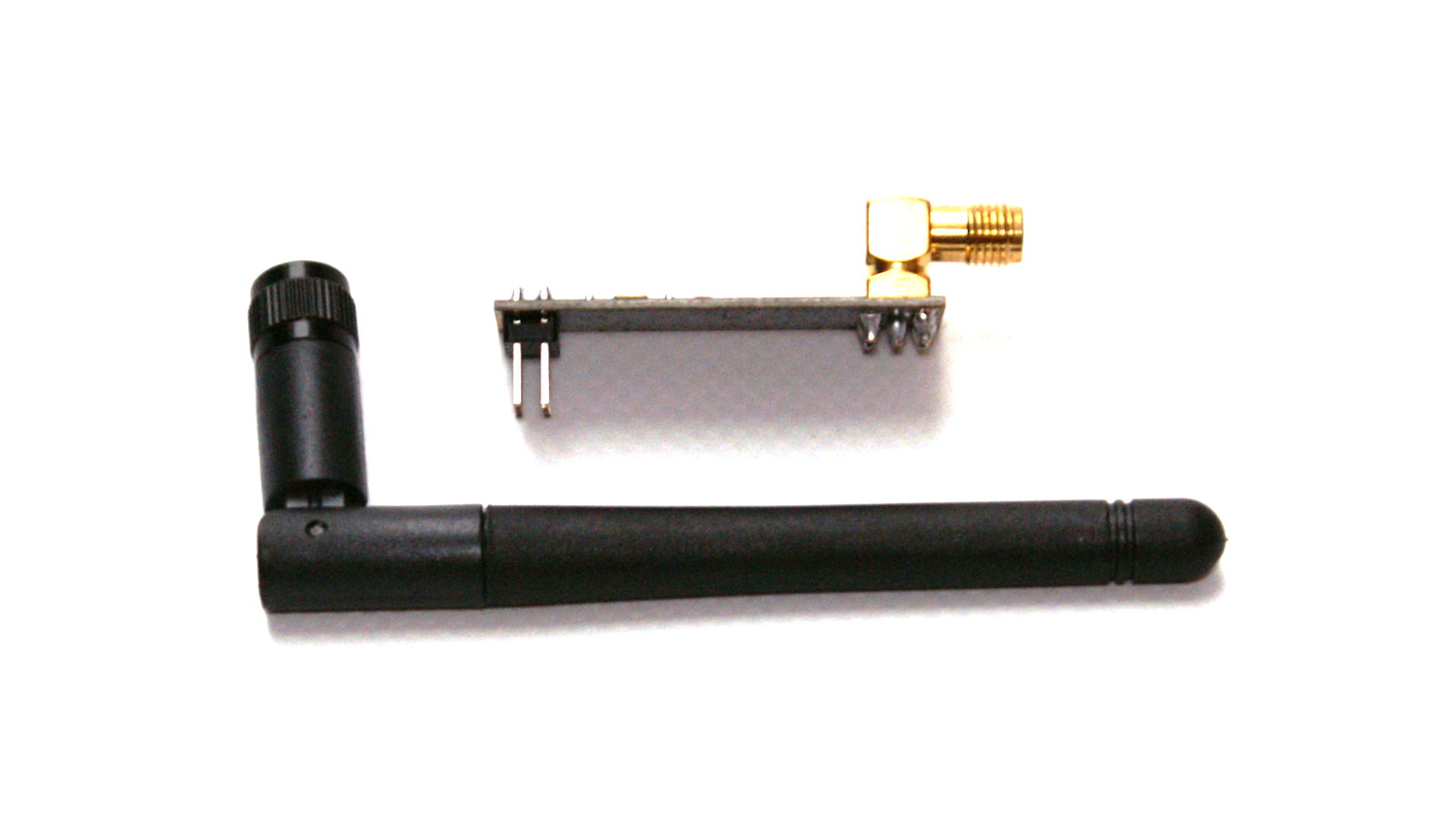

Moduł transmittera operującego na paśmie 2.4GHz (to nie jest WiFi). Na płytce jest złącze antenowe, a anatena wchodzi w skład zestawu. Wg danych producenta zasięg wynosi do 1000m w otwartym terenie (nie mieliśmy okazji testować jeszcze tego modułu w takich warunkach).

Zasięg jest na pewno lepszy niż w wypadku NRF24L01+. W testowym układzie gdzie zwykły modemy NRF oddzielone były dwoma betonowymi stropami, straty sięgały nawet 50%. Zamiana układów na NRF24L01+ PA+LNA pozwalała uzyskać bezstratną transmisję.

Modem ten jest identyczny pod względem interfejsu elektrycznego i oprogramowania z NRF24L01+. Działa bez problemu z naszym tinyBrd.

Specyfikacja modemu NRF24L01+ PA+LNA

• Zasilanie - 1.9V - 3.6V
• Pobór prądu (odbiór) - 45 mA (w szczycie)
• Pobór prądu (transmisja) - 115 mA (w szczycie)
• Pobór prądu w kompletnym uśpieniu - 4.2 µA
• Częstotliwość pracy modułu - 2,4GHz
• Prędkości transmisji - 250kbps, 1Mbps i 2Mbps
• Złącze antenowe
• wymiary płytki PCB - 40 x 15 mm, wymiary ze złączem antenowym 48 x 15 x 14 mm
• antena ma 110 mm

Dokumentacja od Nettigo

• Programowanie:
  • Przykład oprogramowania prostego nadajnika i odbiornika NRF24L01 z komentarzem
  • Przykład oprogramowania NRF24L01 - wysyłanie poleceń do zdalnego µc
• Podłączenie
  • NRF24L01 do Arduino
  • NRF24L01 do Teensy 3.1 - Nettigo::Blog
  • NRF24L01 do µc ATtiny

Biblioteki i tutoriale

Dostępne biblioteki do Arduino współpracujące z modułem:

• Mirf (polecamy tą bibliotekę)
• AVRlib
• RadioHead
• RF24 współpracuje również z Raspberry Pi

Tutoriale (po angielsku) z użyciem nRF24L01:

• Arduino.cc
• Arduino-info.wikispaces
• maniacbug
• madebymarket.com
