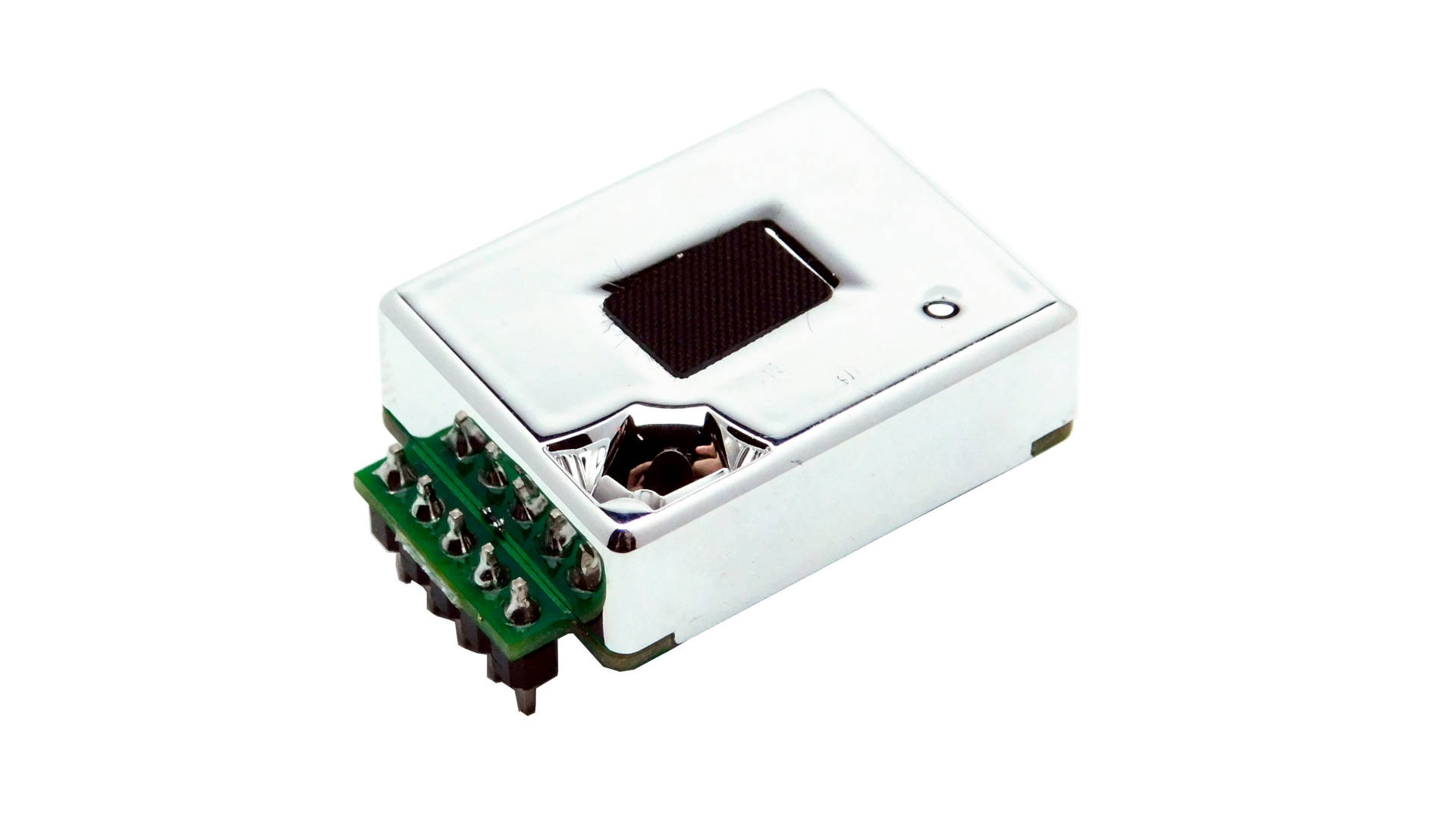

MTP40-F czujnik CO2 typu NDIR

Kod:
SEN-2196
Waga: Help
11 g

Niewielki czujnik NDIR CO2 dla zakresu 400-5000 ppm.

W magazynie Help 27

PLN 99,00
PLN 80,49 bez VAT

Etykiety: CO2, NDIR

Czujniki CO2 NDIR, niewielki rozmiar - pozwala zmierzyć zawartość CO2 w powietrzu. Dokładność pomiaru to ±(50 ppm +5% wartości mierzonej). Czyli podobnie jak dostępny wcześniej u nas Winsen MHZ14A. No i MHZ14A od dłuższego czasu jest nie do kupienia, czujnik MEMS Frontier pod tym względem prezentuje się dużo lepiej :)

NDIR to akronim od NonDispersive InfraRed - niedyspersyjnych czujnik podczerwieni. Nie ma w nim żadnego elementu na którym występuje dyspersja. Zamiast tego jest precyzyjny filtr, który pasuje do charakterystyki CO2 (w zakresie podczerwieni). Jeśli światło trafi cząstki CO2, zostanie częściowo pochłonięte, kontroler z różnicy miedzy spodziewanym natężeniem światła a zmierzonym na detektorze wylicza stężenie CO2.

MTP-40F posiada wbudowaną funkcję autokalibracji, może się dokonywać w przedziale co 24 h aż do 168h. Czujniki są w tej chwili przez nas testowane, wydają się być interesującą alternatywą dla MHZ14A.

Specyfikacja:

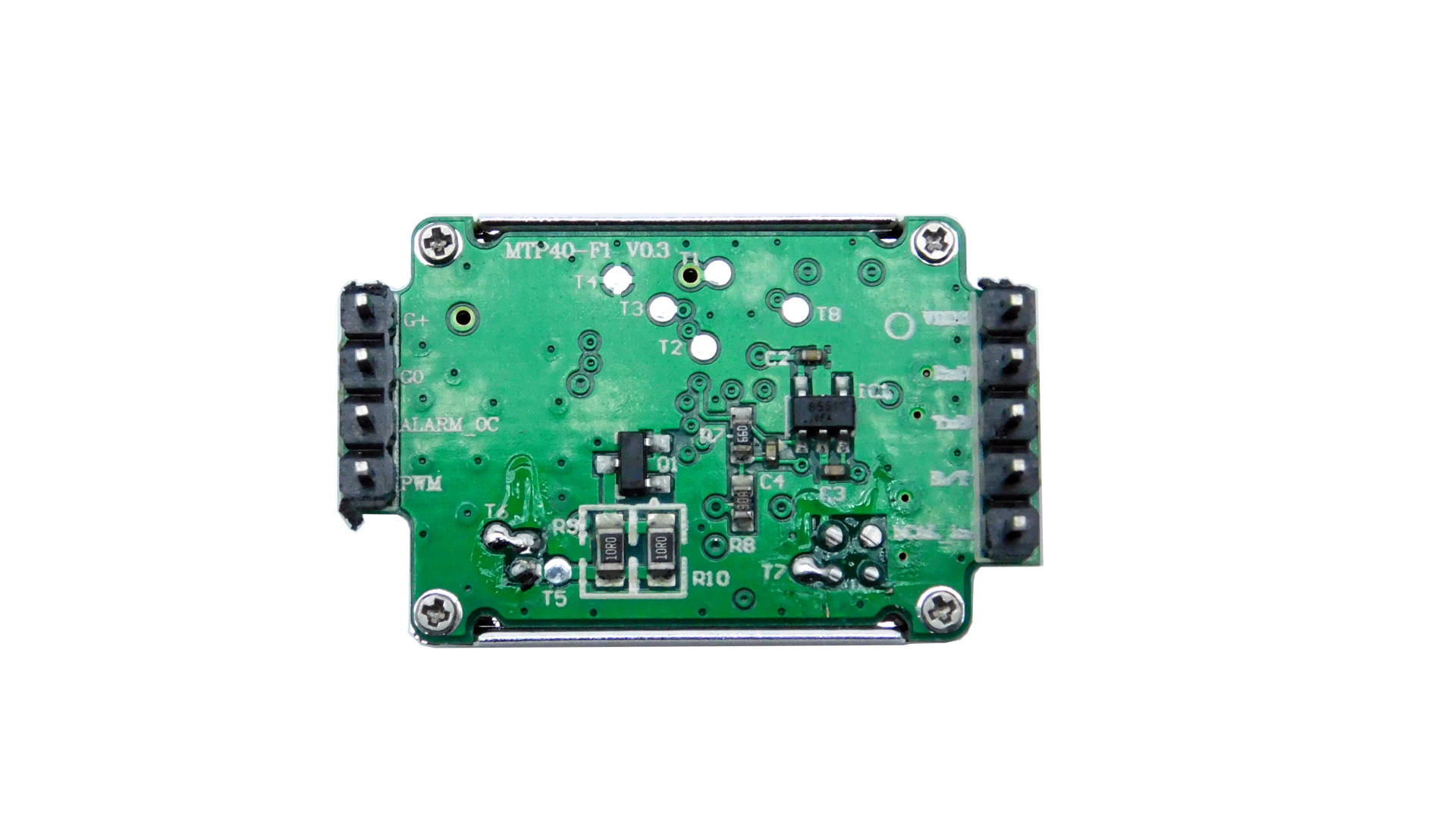

Jeśli chcesz przetestować sensor - zwróć uwagę na piny, są króciutkie, trzeba będzie dolutować zwykłe goldpiny lub użyć jakiś precyzyjnych podstawek. Również (choć same złącza są w rastrze 2.54mm) nie pasują do standardowych płytek prototypowych. Odległość między złączem sygnałowym i zasilania nie jest wielokrotnością 0.1”.

  • Zasilanie 4.2V - 5.5V
  • Pobór prądu - chwilowy do 300 mA, przeciętnie 13 mA UWAGA sensor jest bardzo wrażliwy na zasilanie. Jeśli w chwili poboru prądu maksymalnego będzie spadało do wartości granicznej, odczyty zwykle będą niewiele warte. Zapewnij dobre zasilanie.
  • Temperatura pracy - 0°C - 50°C
  • Interfejs komunikacyjny: UART lub I2C (w I2C tylko odczyt danych, konfiguracja tylko prze UART)
  • UART nie jest przeznaczony do pracy z logiką TTL 5V! Podłączaj UART przez konwerter poziomów logicznych
  • Wyjścia dodatkowe - PWM oraz wyjście Alarm
  • Żywotność - ponad 10 lat
  • Wymiary: 32.5×20×8.5mm (maksymalne)
