NanoVNA-H - przenośny, wektorowy analizator sieci z akcesoriami

Kod:
NAR-1880
Waga: Help
270 g

W zestawie znajdziesz NanoVNA w obudowie, zestaw kalibracyjny, kable antenowe, sygnałowe i zasilające. Całość w eleganckim pudełku. 50kHz - 1500MHz.

W magazynie Help 7

PLN 295,00
PLN 239,84 bez VAT

NanoVNA z literką H na końcu :)

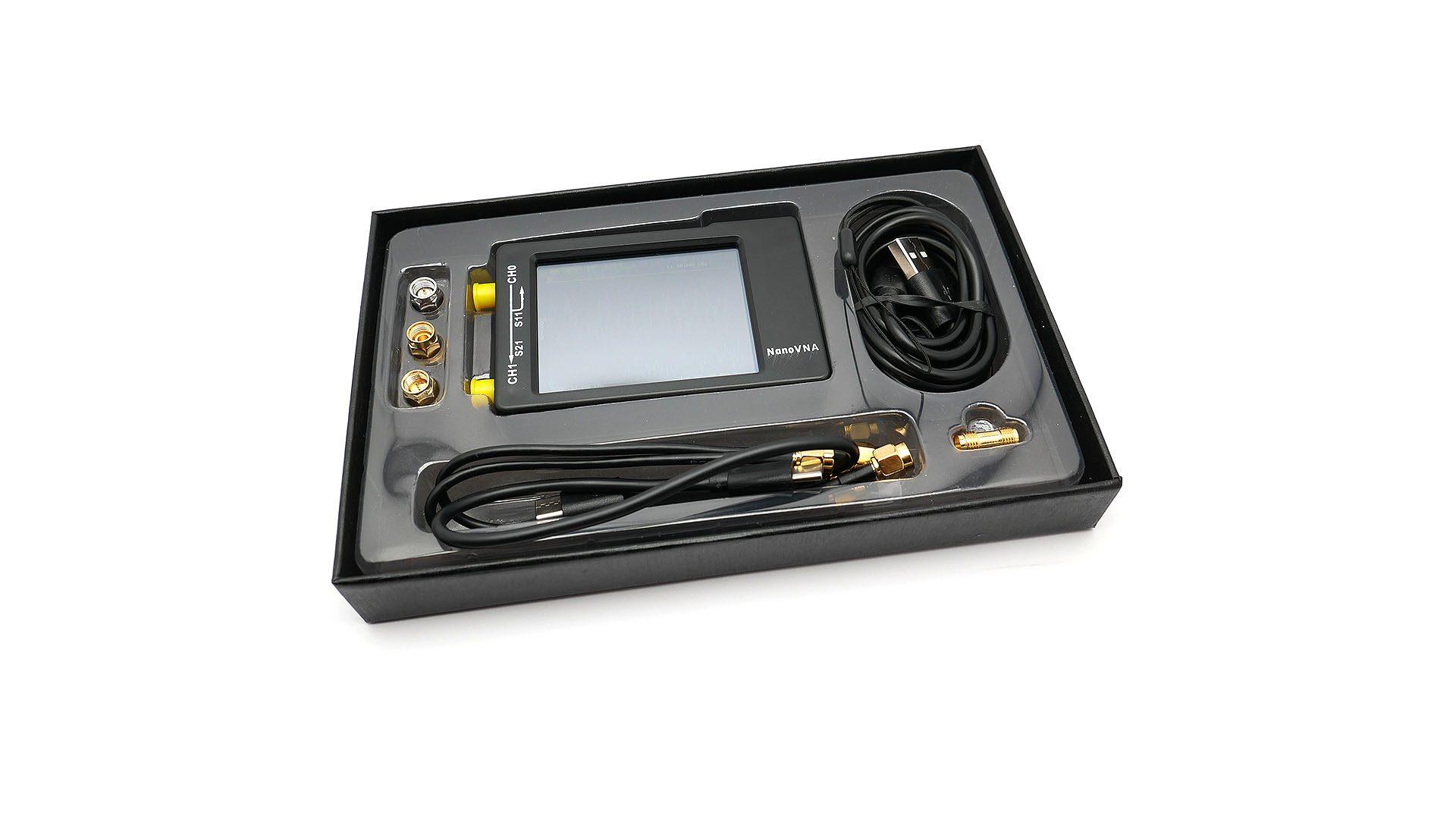

Gdy zobaczyłem go po raz pierwszy, pomyślałem, że to jakaś biżuteria. Eleganckie czarne pudełko ze złotymi literami. Ewidentnie producent "ma rozmach". W środku oprócz samego urządzenia znalazła się masa akcesoriów.

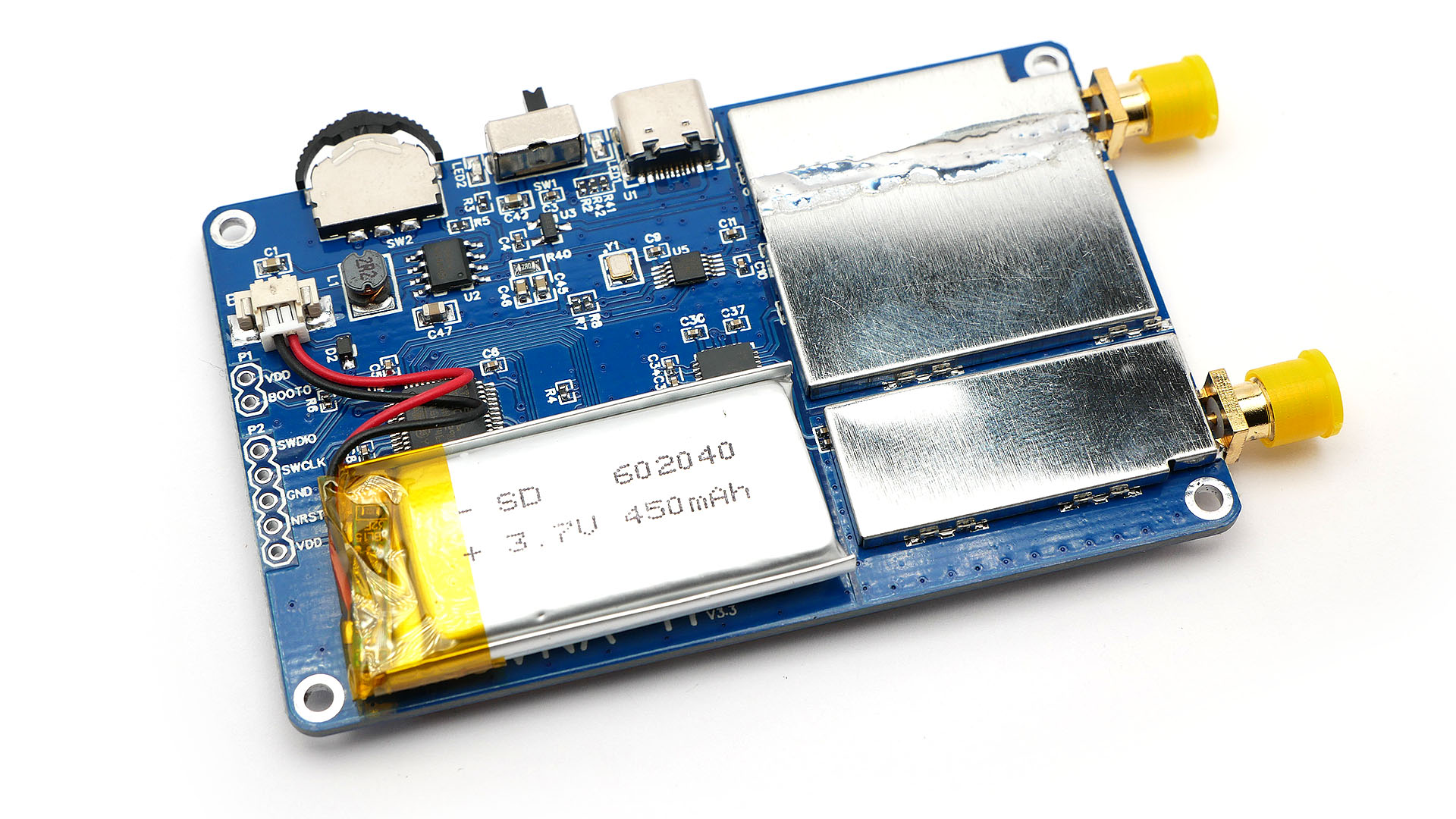

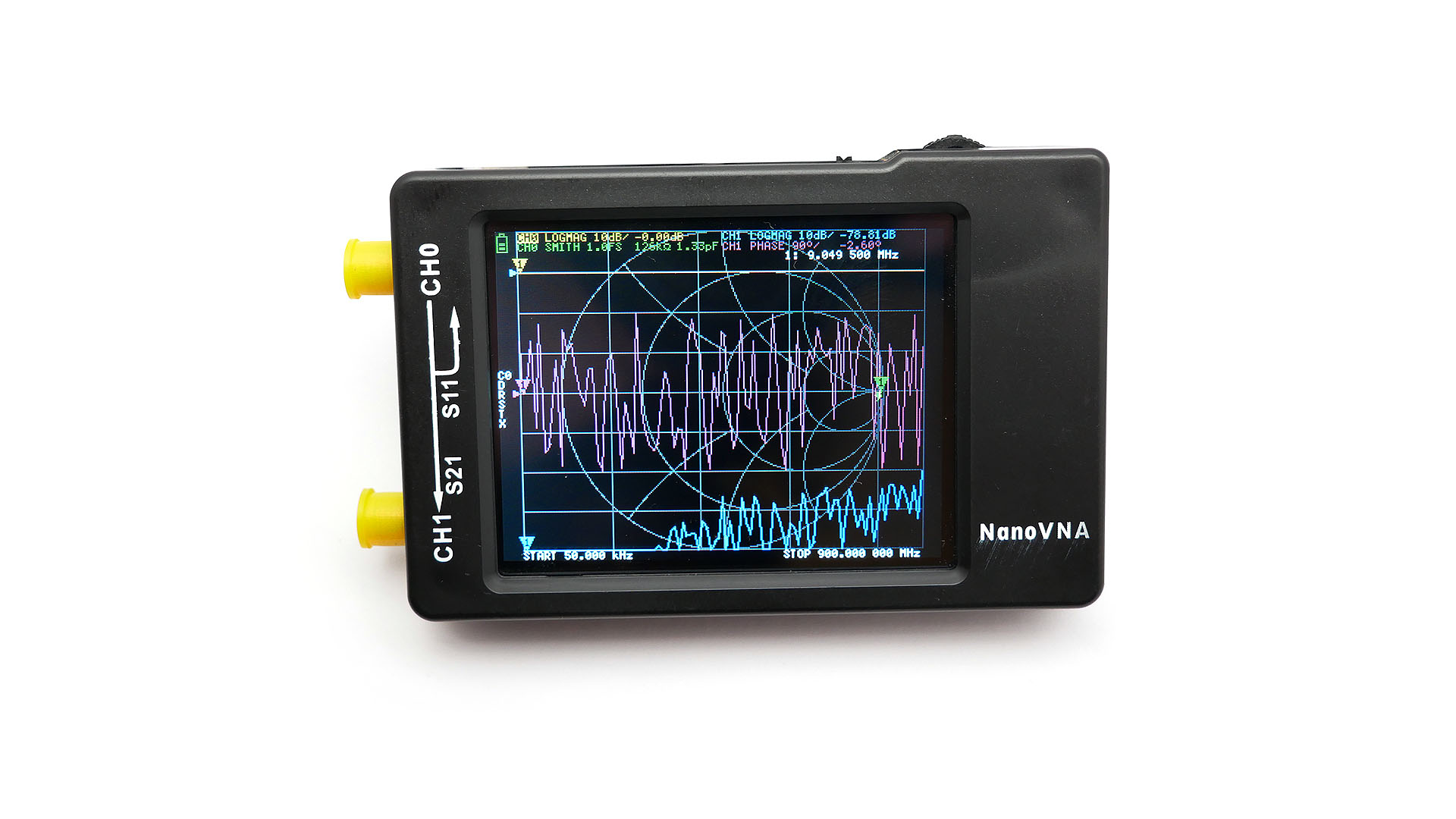

Podobnie jak AAI N1201SA, NanoVNA to przenośny wektorowy analizator sieci. Poręczne, małe urządzenie, które z łatwością mieści się w dłoni. Wyposażone jest w port USB-C służący do komunikacji i ładowania wewnętrznej baterii litowo-jonowej o pojemności 450mAh. Z przodu znajduje się dotykowy, kolorowy ekran. U góry włącznik i przełącznik, z pomocą którego możemy poruszać się po menu.

Zakres pomiarowy

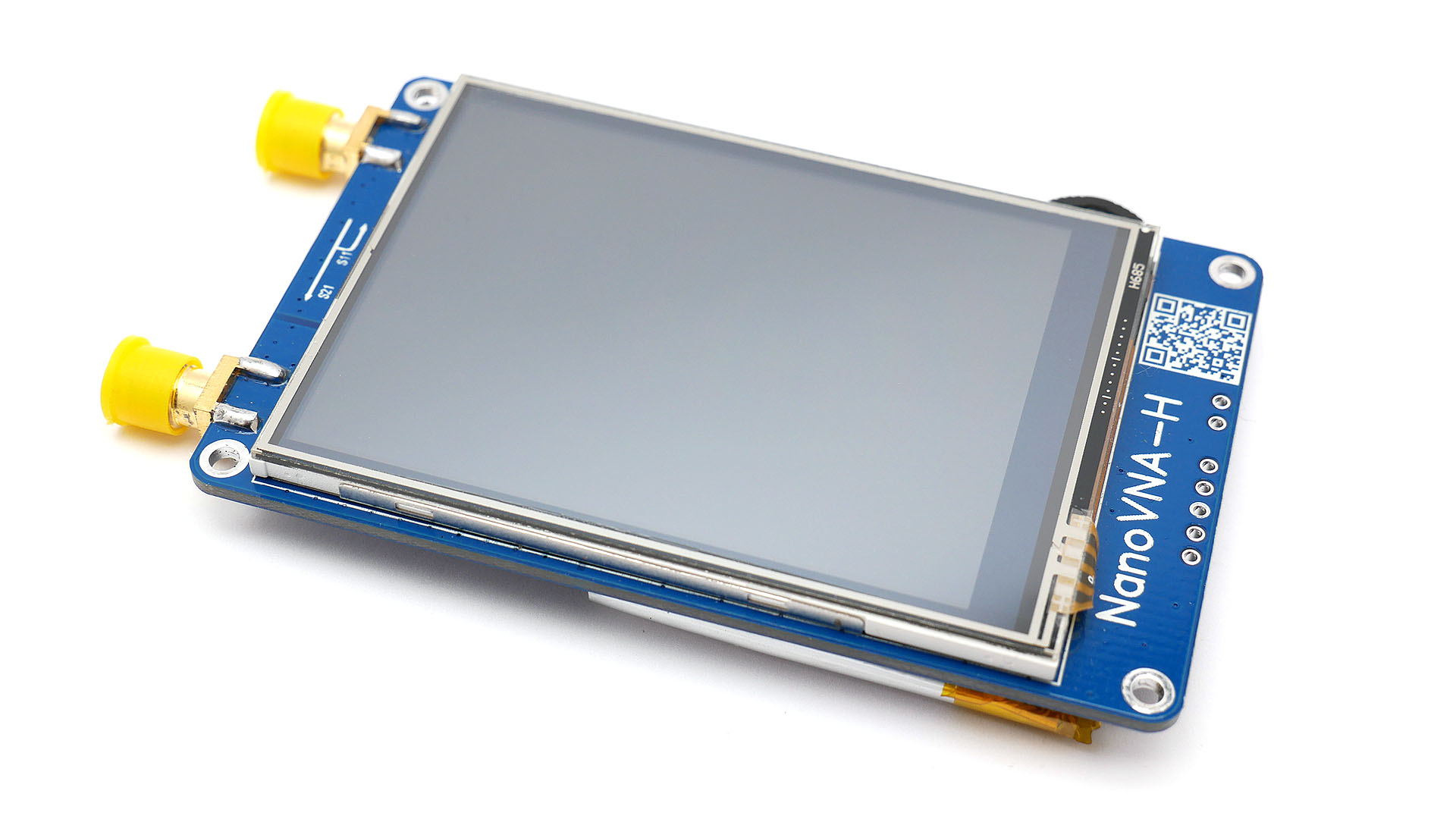

NanoVNA został stworzony przez edy555. Pracował on wówczas w zakresie do 300MHz. Wersja NanoVNA-H to stworzona przez hugen79 kontynuacja. Płytka PCB została gruntownie przeprojektowana pod kątem lepszego toru radiowego. Dodano obsługę akumulatora, poprawiono dokładność algorytmów i wyciśnięto ostatnie soki z układu si5351. Te zabiegi pozwoliły na rozszerzenie zakresu pomiarów do 900MHz (a nawet 1500MHz). Dodane zostało metalowe ekranowanie, aby zewnętrzne zakłócenia nie miały takiego wpływu na dokładność pomiarów. Zakres 50kHz-300MHz obsługiwany jest bezpośrednio z wyjścia układu si5351. Uzyskano w ten sposób wysoką dynamikę na poziomie 70dB. Ze względu na konieczność wykorzystania kolejnych harmonicznych, dalsze zakresy mają już dynamikę na poziomie 50dB dla 300-600MHz, 40dB dla 600-900MHz oraz 20dB dla 900-1500MHz. Zakres 300-900MHz to trzecia harmoniczna, zaś 900-1500MHz to piąta harmoniczna. W teorii NanoVNA-H na najnowszym oprogramowaniu obsługuje nawet 2.7GHz - ale zakres powyżej 1.5GHz ma bardzo dużą niepewność pomiarową i niską dynamikę. Mimo wszystko polecamy aktualizację firmware - to naprawdę nic trudnego.

Przed użyciem, nie zapomnij skalibrować NanoVNA. Procedura kalibracji jest prosta i wykonasz ją przy użyciu elementów, które są w tym zestawie.

Aplikacje do obsługi

Instrukcję obsługi oraz przydatne oprogramowanie znajdziesz w serwisie nanovna.com. NanoVNA może być używane jako niezależne urządzenie. Ale po podpięciu do komputera lub komórki jakość obsługi znacząco wzrasta. Dostępna jest aplikacja webowa, desktopowa napisana w pythonie oraz na komórkę. Oprogramowanie jest aktywnie rozwijane.

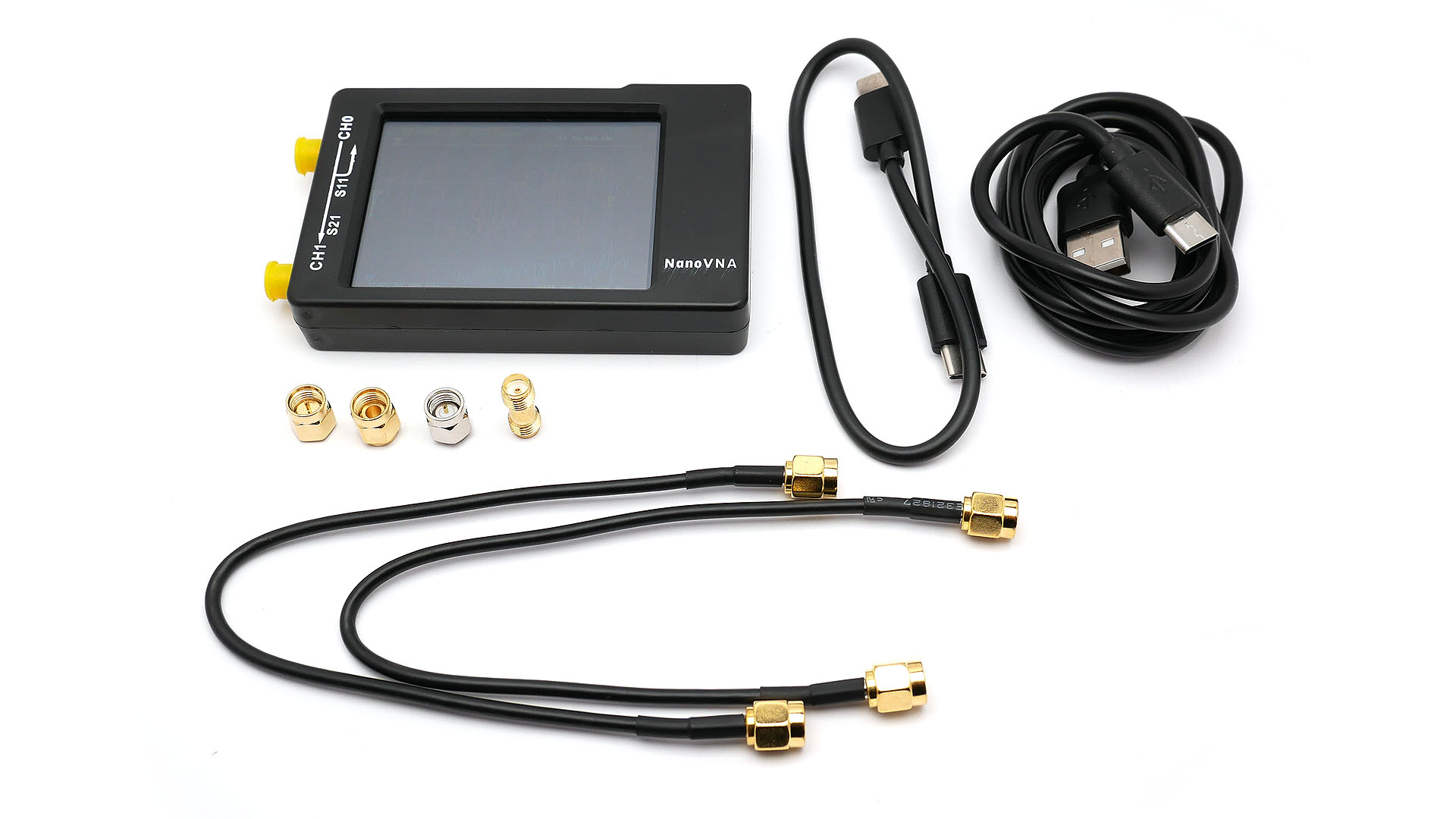

W zestawie:

  • NanoVNA-H w plastikowej czarnej obudowie
  • Zestaw kalibracyjny:
    • Open
    • Short
    • Load 50 Ohm
  • Łącznik (beczka) SMA-F / SMA-F
  • Kabel 30cm USB-C / USB-C - do podłączenia telefonu
  • Kabel 1m USB-C / USB-A - do podłączenia do komputera
  • 2 x Kabel antenowy 23cm RG174 SMA-M / SMA-M
  • Smyczka
