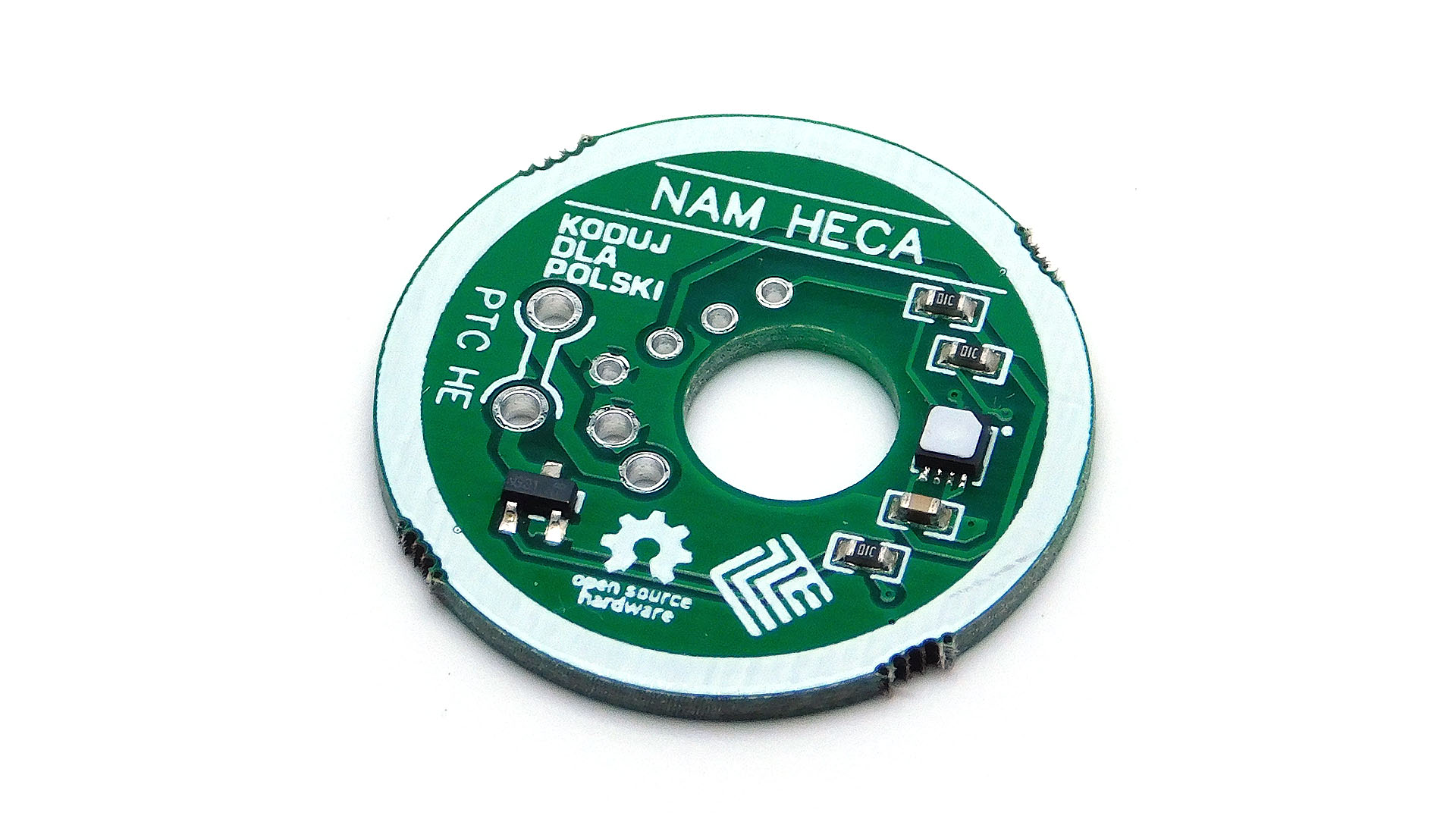

A to HECA! Czyli Heating Element Control Assembly :)

W tym module za sensor posłużył dokładny czujnik Sensiron SHT30 w wersji z teflonową porowatą membraną ochronną. Membrana zabezpiecza czujnik przed kondensacją pary na lustrze oraz wszelakimi zanieczyszczeniami. Wszak znajduje się on w komorze, którą zasysane jest powietrze do Nettigo Air Monitora serii 0.3. Da się go również zaadaptować w NAM serii 0.2.

Wybraliśmy czujnik Sensiriona nie tylko z uwagi na jego doskonałe parametry i odporność na zanieczyszczenia. SHT30 wyposażony jest w programowalne wyjście ALERT. Wyjście to po odpowiedniej inicjalizacji programowej załącza się w ściśle określonych uprzednio warunkach temperatury i wilgotności. Co najlepsze, zupełnie bez ingerencji mikrokontrolera głównego. Wyjście podłączyliśmy do tranzystora MOSFET i w ten prosty sposób otrzymaliśmy automatyczne włączanie i wyłączanie grzałki PTC w zależności od panujących warunków. Sprytne - nieprawdaż? :)

Użytkowanie

• Grzałkę PTC wlutuj do złącza oznaczonego jako PTC HE (grzałka ma być po stronie czujnika SHT30)
• Pod złącze I2C podłącz SCL, SDA, 3V3 i GND. My używamy do tego kabla XH2.54 bo takie złącza montujemy w NAM 0.3
• Zasilanie do grzałki podłącz pod piny PTC i GND. PTC to plus. Grzałka obsługuje od 5V do 12V, a zastosowany przez nas MOSFET poradzi sobie z napięciem do 20V i prądem do 5A.
• Adres I2C ustawiony jest na 0x44. W tym module nie da się go zmienić. Ścieżka adresowa od pinu SHT30 do GND biegnie pod samym czujnikiem.

Specyfikacja:

• Średnica: 29 mm
• Sensor wilgotności i temperatury: Sensirion SHT30
• Napięcie zasilania SHT30: 3.3V
• Adres I2C: 0x44
• Zastosowane rezystory podciągające I2C: 10k Ohm
• Tranzystor MOSFET: DMG3420U-7
• Zalecane napięcie zasilania grzałki: 5-12 V
• Maksymalne napięcie zasilania grzałki: 20 V
• Maksymalny prąd grzałki: 5A
• Made in Poland :)

Linki:

• Dokumentacja projektowa
