Nettigo Air Monitor - PCB 0.2.1

Kod:
PCB-1611
Waga: Help
14 g
Dostawca:

Płytka PCB potrzebna do budowy Nettigo Air Monitor 0.2.1 czyli bardziej zaawansowanego "ruraka" luftdaten.info. Dobra platforma do przyszłych eksperymentów, podłączania dodatkowych czujników, grzałki, itp.

Na magazynie: 45

PLN 10,90
PLN 8,86 bez VAT

Etykiety: luftdaten, NAM

Nettigo Air Monitor - Open Source / Open Hardware

Czym jest Nettigo Air Monitor?

NAM to system monitorowania czystości powietrza zbudowany w oparciu o dokładny czujnik NovaFitness SDS011. Cały projekt ma kompaktowe rozmiary, wychodzące niewiele ponad obrys samego czujnika.

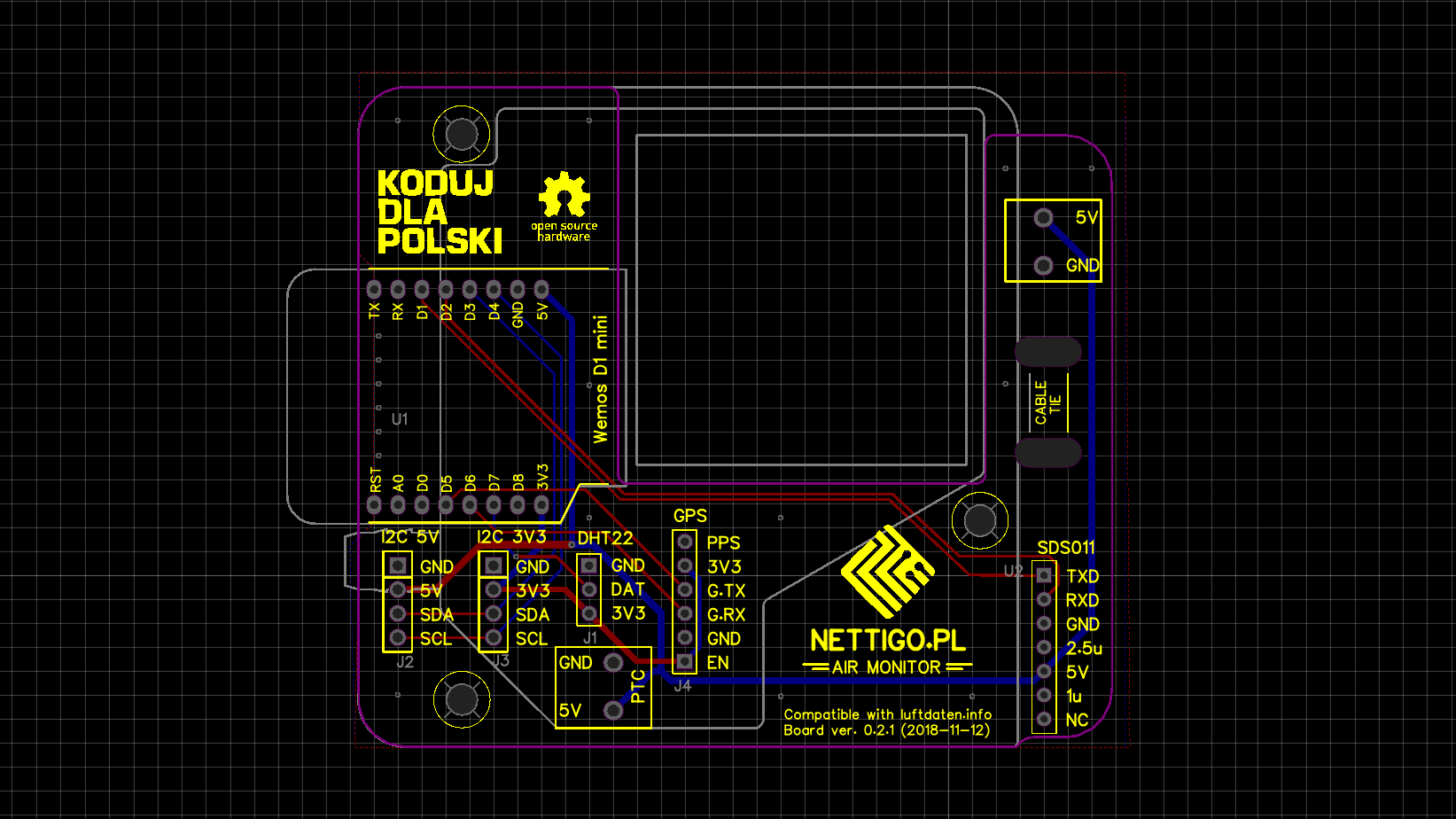

Projekt rozwija społecznościową koncepcję zapoczątkowaną przez projekt Luftdaten.info. Dlatego na wzór tego projektu, zmontowana płytka mieści się w dwóch kolankach hydraulicznych 75 mm (DN 75 87°). Sprawa czystości powietrza jest dla nas bardzo ważna i chcielibyśmy zachęcić/zainspirować innych do podjęcia walki o czystsze powietrze. Z tego powodu od samego początku stawiamy na otwartość - cały kod, jak i pliki źródłowe są wypuszczane na otwartych licencjach. Schematy i projekty kolejnych wersji płytek znajdziesz w serwisie easyeda.com/nettigo/Nettigo-Air-Monitor. Możesz zamówić 10 płytek bezpośrednio w Chinach i poczekać kilka tygodni. Możesz ją kupić również u nas i zostawić kilka złotych na sfinansowanie dalszych prac nad Nettigo Air Monitor.

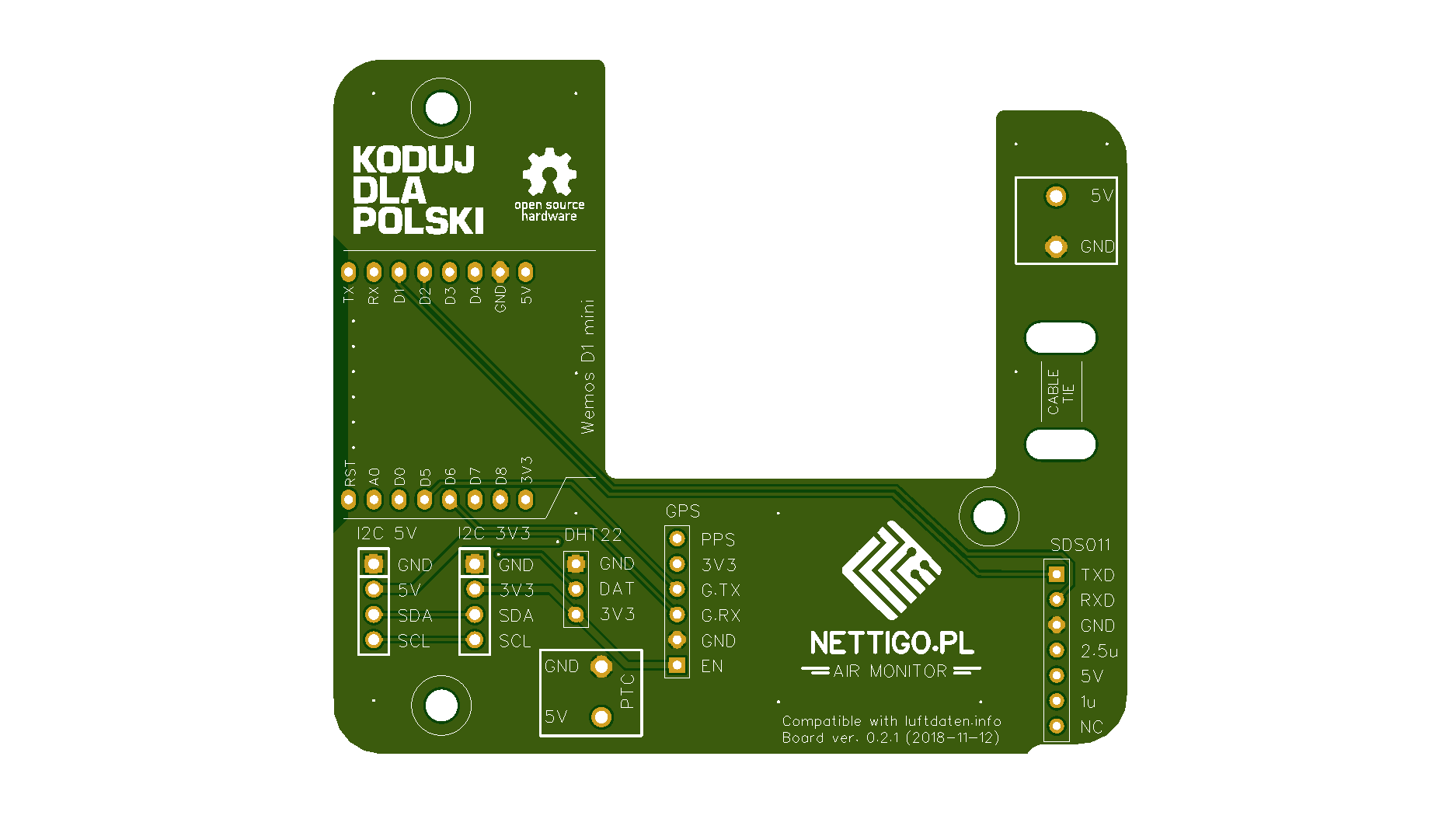

NAM to o wiele więcej niż tylko czujnik stężenia pyłu. W praktyce, możesz do niego podłączyć masę dodatkowych czujników. Oprócz standardowych złącz dla SDS011 oraz DHT22, płytka PCB ma wyprowadzone dodatkowe złącza I2C, złącze GPS, złącze zasilania i grzałki PTC.

Umożliwia to podłączenie m.in.:

  • I2C 5V - urządzenia I2C wymagające wymagania 5V
  • I2C 3V3 - urządzenia I2C wymagające zasilania 3.3V
  • DHT22 - czujników OneWire
    • DHT22
    • DS18B20 - wymagane dodanie rezystora podciągającego 4.7k między liniami DAT i 3V3
  • GPS
  • PTC - wyjście zasilania 5V w rastrze 5 mm pod zaciski śrubowe lub lutowanie.
  • SDS011
  • dodatkowe złącze zasilania, gdyby zaszła konieczność użycia długiego kabla podłączeniowego

Sama płytka vs zestaw do samodzielnego montażu

W sprzedaży mamy nie tylko same płytki PCB, ale również kompletny zestaw do samodzielnego montażu. Jeżeli masz już Zestaw części do budowy czujnika luftdaten.info, do zbudowania NAM 0.2.1 będziesz potrzebować:

Oprogramowanie

Sam sprzęt byłby tylko drogim przyciskiem do papieru, gdyby nie dobre oprogramowanie. Postanowiliśmy nie wymyślać koła na nowo. Nettigo Air Monitor współpracuje z oprogramowaniem luftdaten.info. W zasadzie został zaprojektowany pod tym kontem. Nie ma potrzeby dodatkowej modyfikacji kodu, wszystkie połączenia wykonane w zgodzie ze specyfikacją projektu luftdaten.info. Wystarczy wgrać wsad binarny i już można się cieszyć działającym czujnikiem. Bardziej ambitni mogą pobrać kod źródłowy, zmodyfikować go i samodzielnie skompilować.

Aby zaprogramować Wemos D1 mini wystarczy pobrać narzędzie do wgrywania oprogramowania:

Kto stoi za projektem

  • Krzysztof Daszuta - pracownik Nettigo, autor płytki PCB, koordynator projektu NAM
  • Witold Rugowski - fundator projektu, właściciel Nettigo.pl
  • Piotr Dobrowolski- autor instalatora oprogramowania luftdaten.info dostępnego pod adresem dropbox.inf.re/luftdaten/. Piotr sprawił, że wgrywanie oprogramowania jest łatwe, przyjemne, zajmuje kilkanaście sekund i praktycznie nie wymaga specjalistycznej wiedzy.
  • Ekipa Koduj dla Polski - uwagi, pomysły i koordynacja projektu Luftdaten.info w Polsce

Jak to zmontować?

  • Zaprogramuj płytkę Wemos D1 mini. Sprawdź czy działa poprawnie. W razie potrzeby skonfiguruj.
  • Do płytki PCB wlutuj:
    • Dwa złącza kołkowe 1x8-pin pod płytkę Wemos D1 mini (są w zestawie z Wemosem D1 mini)
    • Złącze kołkowe do DHT22 1x3-pin (utnij z listwy 1x40)
    • Opcjonalnie złącza kołkowe I2C 5V, I2C 3V3 1x4-pin
    • Opcjonalnie złącze kołkowe GPS 1x6-pin
    • Gniazdo śrubowe pod grzałkę PTC
    • Gniazdo śrubowe dodatkowego zasilania 5V
  • Z pomocą 3 śrub M3 8mm przykręć 3 dystanse 18mm do sensora SDS011
  • Włóż złącze z przelotką 6-pin do drugiego identycznego. Następnie wygnij o 90, tak aby stworzyć złączkę kątową. Wepnij tak wygiętą przelotkę w gniazdo w SDS011, następnie załóż płytkę PCB tak aby przelotki przeszły przez odpowiednie otwory. Otwór NC ma pozostać pusty.
  • Z pomocą 3 śrub M3 8mm przykręć płytkę PCB do dystansów wystających z SDS011.
  • Przylutuj złącze SDS011, wystające kilka mm ponad powierzchnię piny utnij płaskimi cążkami.
  • Wepnij kabel USB do Wemos D1 mini, następnie ułóż płytkę na wystających złączach kołkowych. Następnie przylutuj. Wemos nie oprze się na plastikowych dystansach, będzie nieco wyżej, z uwagi na grubość kabla.
  • Podłącz grzałkę (złącze PTC), DHT22 i resztę opcjonalnych czujników/akcesoriów
  • Zepnij kabel USB trytką korzystając z otworów podpisanych jako “CABLE TIE”.
