Pasywny czujnik ruchu ePIR

Kod:
SEN-77
Waga: Help
5 g
Dostawca:

Nowa wersja czujnika ruchu na podczerwień - pasywnego (PIR)

Produkt wycofany ze sprzedaży

Etykiety: sensor, czujnik, pir

Czujnik dostępny jest na zamówienie. W ofercie mamy znacznie tańszy czujnik PIR zez zintegrowanego mikrokontrolera.

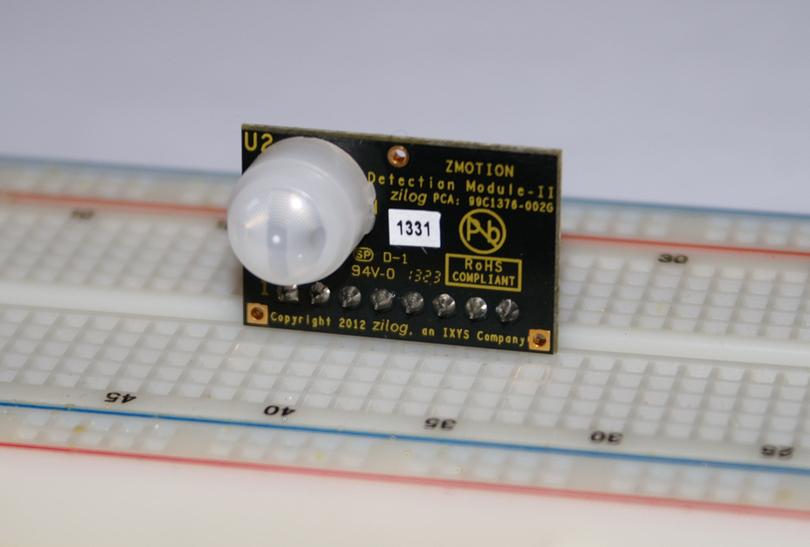

Czujnik ePIR II Ziloga to kompletne rozwiązanie wykrywania ruchu. Jest następcą znanej wszystkim wersji ePIR. <Na płytce znajduje się mikrokontroler Z8 Encore! i pasywny czujnik podczerwieni (PIR) wraz z soczewką Fresnela. Dzięki temu całość jest kompletnym rozwiązaniem.

Czujnik posiada dwa interfejsy - prosta komunikacja oraz pełen tryb serial. W prostej komunikacji jeden pin przejdzie w stan niski gdy zostanie wykryty ruch przez czujnik. W trybie serial czujnik podaje odczyty przez serial (również może zostać skonfigurowany).

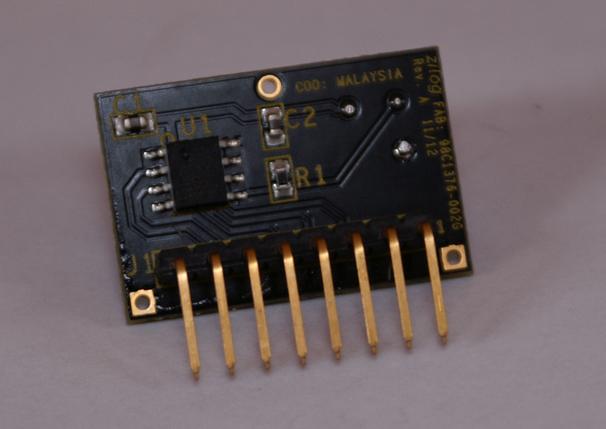

Płytka posiada złącze (goldpin) pod kątem 90 stopni więc łątwo go umieścić w płytce prototypowej w pozycji pionowej.

W porównaniu do poprzedniego modelu, aktualna wersja posiada jeszcze większy zasięg oraz jeszcze większy kąt widzenia - aż 95 stopni !

W skrócie:

  • zaawansowana detekcja ruchu
  • praca przy zasilaniu 2.7 - 3.6 V
  • typowy pobór prądu 8.9 mA
  • obszar pracy do 7m, kąt pracy 95
  • tryb SLEEP przy zastosowaniach wymagających oszczędności energii (~450 µA)

Czujnik posiada tryb pracy sterowania UART. W tym trybie poprzez komendy możemy ustawić czułość czujnika, tryb pracy, informacje o kierunku ruchu, itp. To jest czujnik, który potrzebujesz jeżeli oczekujesz czegoś więcej niż oferują tanie czujniki PIR z Chin.

Rozmiar: 25.5 x 16.7 mm
