Płytka PCB rozdzielacza sygnału I2C

Zapewne podłączałeś z użyciem I2C urządzenie/sensor do Arduino. Prosta sprawa - zasilanie, masa i SCL/SDA i gotowe! Jednak gdy chcesz podłączyć kolejne urządzenie to często na przeszkodzie stają prozaiczne problemy. Brak dodatkowych pinów z GND, czy kłopot z rozdzieleniem sygnały SDA i SCL.

Nasze sensory NAM, korzystają z szyny I2C by podłączyć różne komponenty. Na PCB NAMów przewidzieliśmy kilka gniazd z sygnałami SDA/SCL i zasilaniem. Jednak na etapie prototypowania, bez takiego dedykowanego PCB czasem jest kłopot. Zawsze można wziąć płytkę stykową, ale jeśli układ jest niewielki (np Wemos + 2,3 małe sensory) możesz nie chcieć tylko z tego powodu używać płytki stykowej.

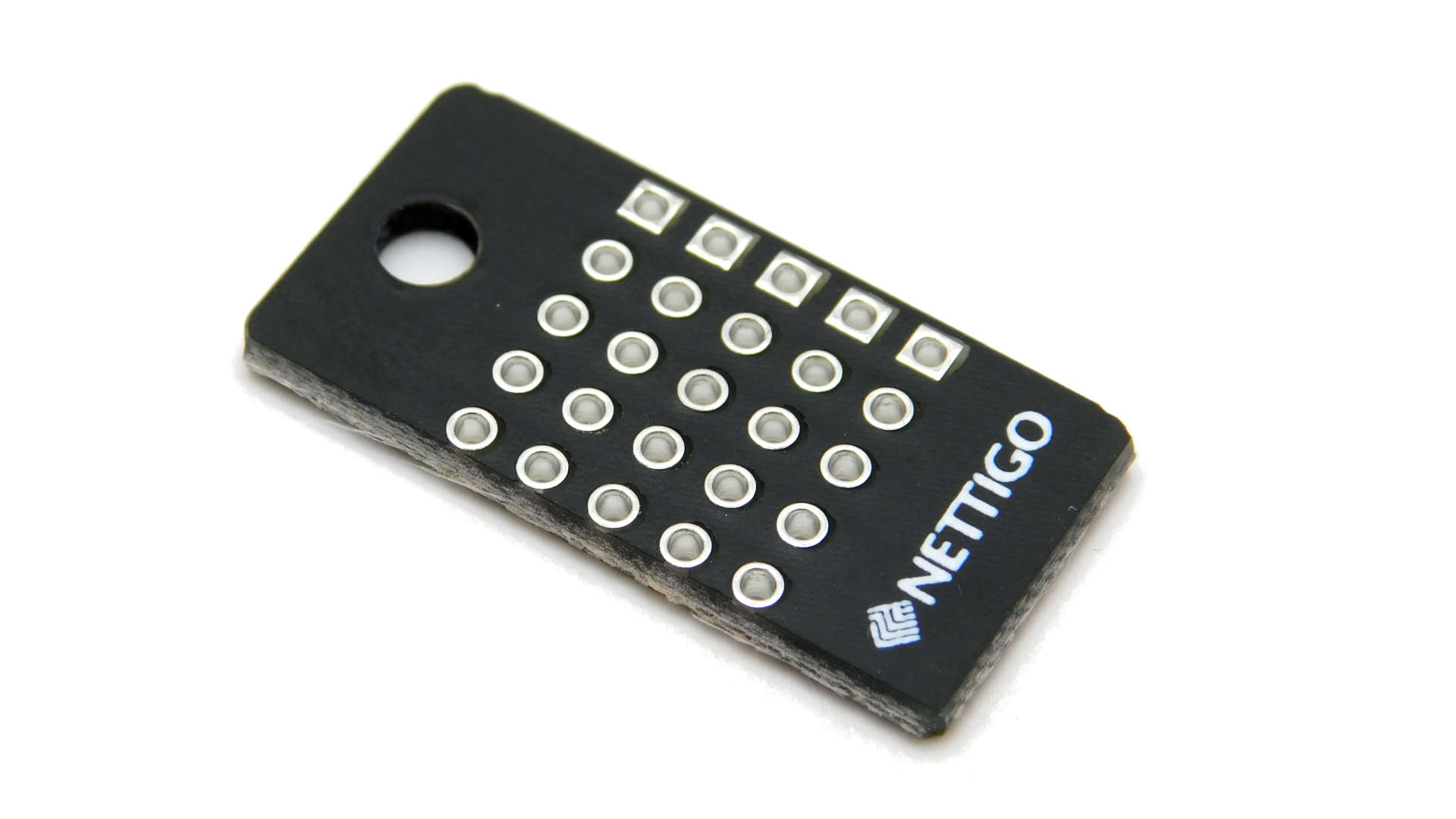

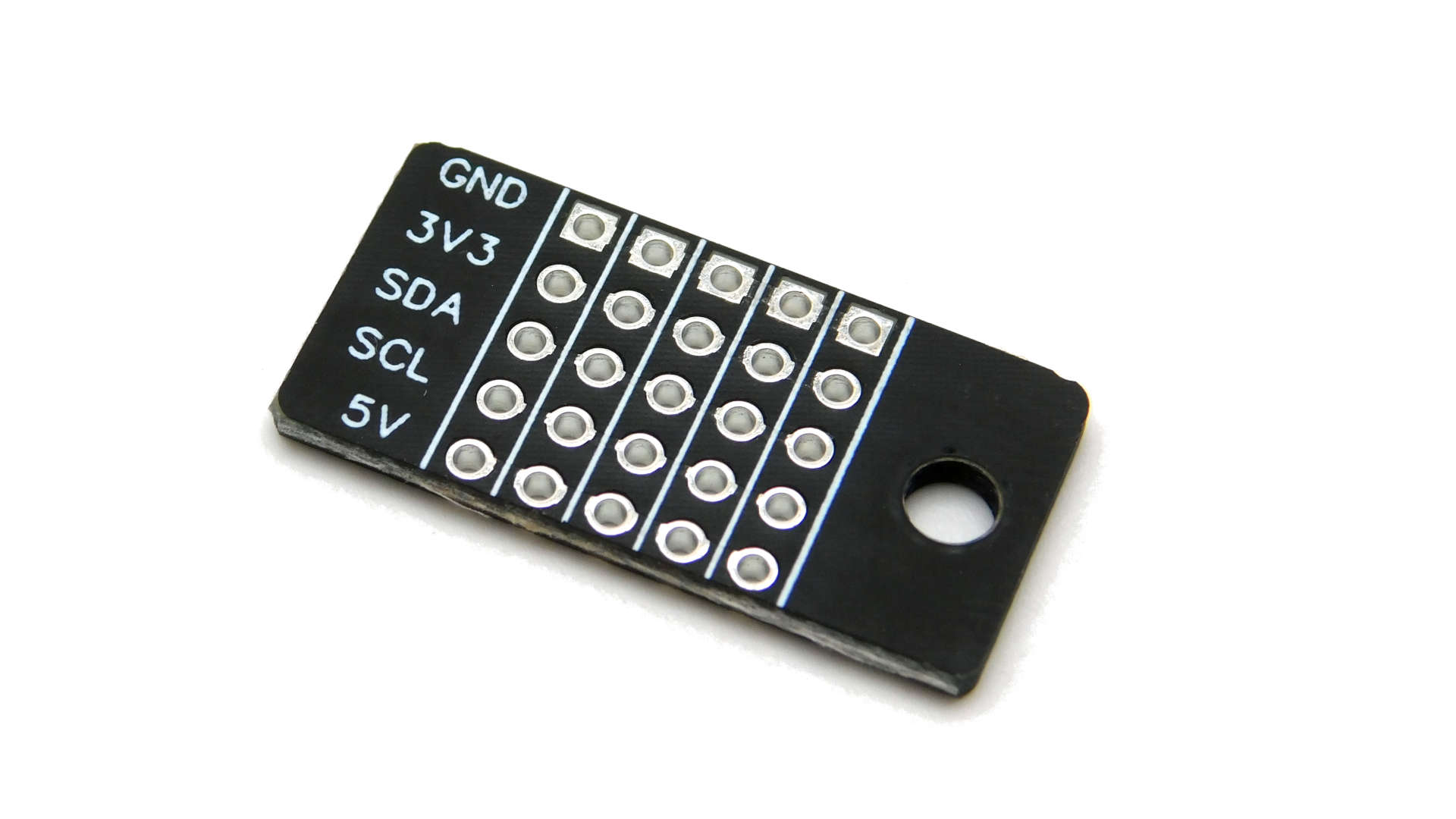

Dlatego powstał prosty rozdzielacz (rozgałęziacz) sygnału I2C. Niewielka płytka PCB (25.5 mm x 13 mm) z pięcioma rzędami pinów połączonych w pięć kolumn. I tak mamy GND, 3.3V, SDA, SCL (układ sygnałów jak stosowany u nas w NAM) oraz dodatkowy 5V. Wlutuj goldpiny (lub gniazda, zależy z czym wygodniej w Twoim projekcie). Doprowadź sygnał I2C i zasilanie z mikrokontrolera i możesz podłączyć jeszcze 4 urządzenia do szyny I2C.

Na płytce jest też jeden otwór montażowy.

Specyfikacja:

• PCB z miejscem na 5 sygnałów I2C (SDA, SCL, GND i zasilanie 3.3V lub 5V)
• Rozmiar PCB: 25.5 x 13 mm
