Płytka Teensy 3.2 ARM Cortex-M4 MK20DX256 72MHz [PJRC TEENSY32]

Zdecydowaliśmy już wycofać Teensy 3.2. Formalnie PJRC jeszcze nie “skończyło” produktu, ale z komunikacji wynika że nie mamy na co liczyć, że jeszcze uda się kiedyś je zamówić. Jeśli byłoby inaczej, przywrócimy produkt do oferty.

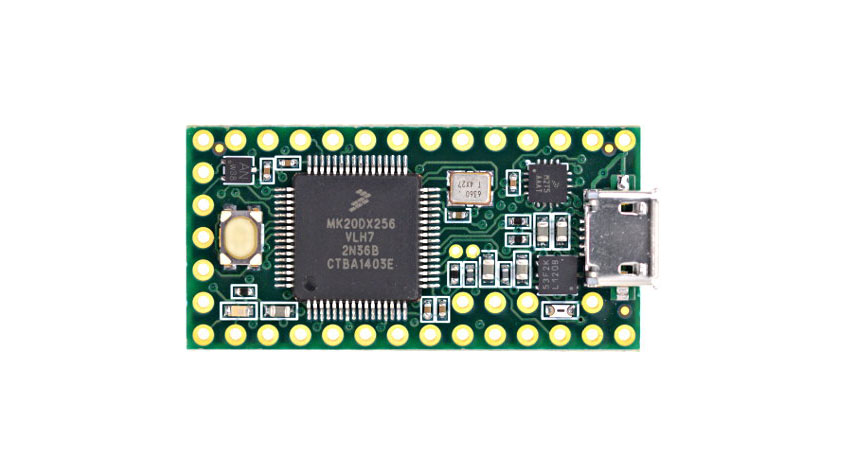

Złącze microUSB (pasujący kabel USB). Procesor MK20DX256VLH7 (ARM) pracujący z zegarem 72 MHz, 256 kB Flash, 64 kB RAM, 2 kB EEPROM.

• 34 linie cyfrowe
• 21 analogowych wejść
• 2 konwertery ADC
• 12 pinów z funkcją dotykową (touch sennsing)
• 1 konwerter DAC (12 bit)

3 porty UART (w tym dwa z FIFO), po jednym I2C, SPI. Ten moduł inaczej jak Teensy 2.0 i Teensy++ 2.0 pracuje w logice 3.3V W porównaniu z poprzednią wersją Teensy 3.0, poprawiono jednak komfort użytkowania. Wszystkie wyjścia/wejścia cyfrowe, choć pracują w logice 3.3V są odporne na napięcia do 5V (tzw 5V tolerant). Jednak UWAGA nie dotyczy to pinów dedykowanych wejść analogowych (A10-A14), AREF, Reset i Program. Podanie na nie napięcia powyżej 3.3V spowoduje uszkodzenia układu.

Można pracować ze środowiskiem Arduino (biblioteki) lub bezpośrednio w C/C++ (wtedy można w pełni wykorzystać potencjał procesora ARM).

Niewielkie rozmiary - tylko 3.56 cm x 1.78 cm sprawiają, że moduł ten świetnie sprawdza się w każdym projekcie, w którym ilość miejsca jest ściśle ograniczona, a 32-bitowy procesor zapewnia znaczenie większe możliwosci obliczeniowe.

Zmiany w stosunku do wersji 3.1:

• Nowy stabilizator, pozwalający zasilac płytkę napięciem 6V i umożliwający pobór pradu do 500mA, dzięki czemu możemy bezpośrednio podłączyć np. moduł ESP8266

Zegar RTC i Teensy

Teensy 3.2 ma wbudowany zegar (RTC), także można korzystać z dostępu do dokładnego czasu. Jednak czas jest podtrzymywany dopóki jest zasilanie układu. By czasu nie trzeba było po każdym przywróceniu zasilania ustawiać ponownie, potrzebne są dodatkowe elementy:

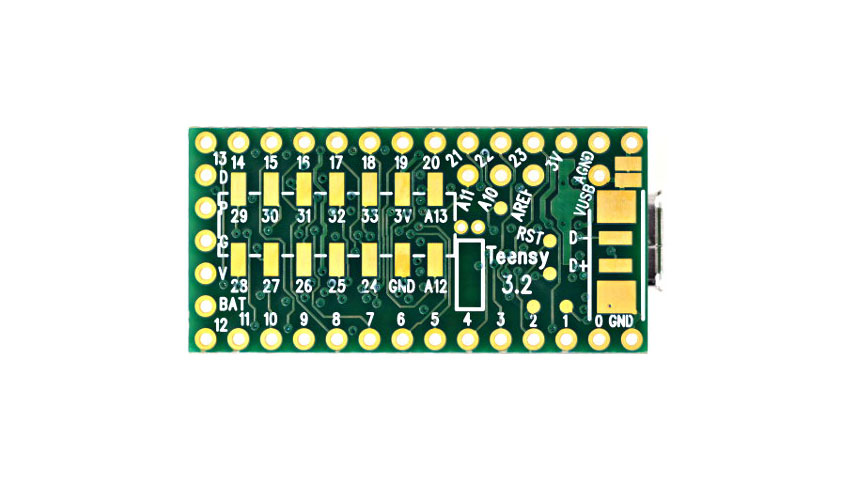

• rezonator 32 kHz - ten jest nieco dłuższy niż przygotowane miejsce na spodzie płytki, tak więc trzeba go przylutować pod kątem i zaizolować taśmą (widać na zdjęciu)
• bateria CR2032
• koszyczek na baterię CR2032

Specyfikacja:

• Mikrokontroler: MK20DX256
• Napięcie zasilania: 3.3V
• Taktowanie: 72MHz
• Pamięć Flash: 256kB
• Pamięć SRAM: 64kB
• EEPROM: 2kB
• Wejścia/wyjścia cyfrowe: 32
• Wejścia analogowe: 21
• Piny PWM: 12
• Interfejsy: UART, SPI, I2C, I2S, CAN
• Wbudowany zegar RTC
• Wejścia dla sensorów dotykowych
• Wbudowana obsługa USB

Płytka sprzedawana jest bez wlutowanych godlpinów, listwa goldpin dostępna tutaj

Jak małe są płytki Teensy?

W chwili obecnej rodzina Teensy składa się z 7 płytek. Dwie z nich bazują na 8-bitowym mikrokontrolerze AVR, pozostałe 5 to zawierają 32-bitowe układy z rodziny ARM. Wymiary poszczególnych płytek:

• Teensy 2.0 - 30 x 18 mm
• Teensy++ 2.0 - 50 x 18 mm
• Teensy LC - 36 x 18 mm
• Teensy 3.2 - 36 x 18 mm
• Teensy 3.5 - 61 x 18 mm
• Teensy 3.6 - 61 x 18 mm
• Teensy 4.0 - 36 x 18 mm
• Teensy 4.1 - 61 x 18 mm

W zestawieniu z Arduino UNO R3 wyglądają następująco:
