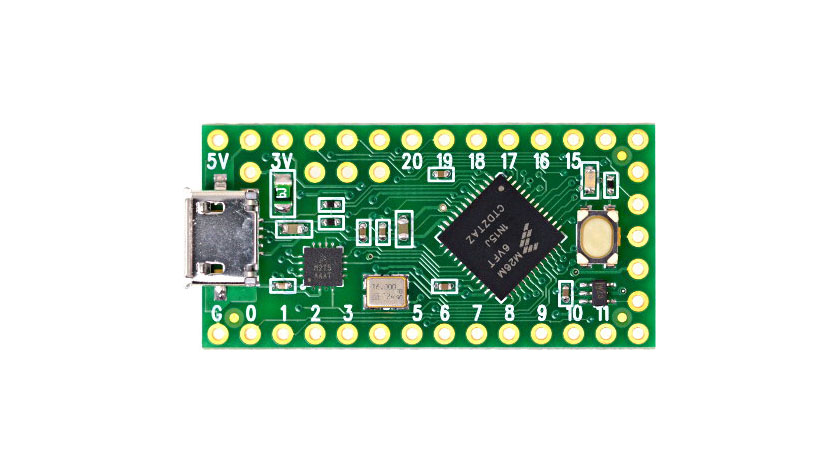

Płytka Teensy LC ARM Cortex-M0+ MKL26Z64VFT4 48MHz [PJRC TEENSYLC]

Kod:
TEN-816
Waga: Help
4 g
Dostawca:

Moduł rozwojowy z 27 GPIO. Bardzo mały rozmiar. Szybki procesor ARM Cortex M0+ z szerokim wachlarzem interfejsów.

Nie rekomendowany do nowych projektów!

W magazynie : brak w magazynie

PLN 109,00
PLN 88,62 bez VAT

Powiadom mnie gdy będzie dostępny:

Udało się nam odkupić (01.2024) od partnera niewykorzystane moduły Teensy LC. Jeśli ich potrzebujecie, to mamy ich niewiele, może w przyszłości pojawi się jeszcze jedna dostawa. Ale, jeśli potrzebujesz ich naprawdę, kup sobie coś na zapas.

Nie rekomendowany do nowych projektów! Z powodu braków układów używanych w Teensy LC PJRC nie rekomenduje ich używania w nowych projektach. Dostępność modułów może być utrudniona oraz ceny mogą wyraźnie wzrosnąć.

Teensy LC - moduł mikrokontrolera z procesorem ARM, 48 MHz i wielkimi możliwościami

Teensy LC to niesamowita, miniaturowa płytka kontrolera wielkości kciuka. Posiada 27 cyfrowych pinów sterujących, więc nie powinno ci już ich zabraknąć. Wśród nich jest 13 wejść analogowych do mierzenia napięć, 10 wyjść PWM do sterowania jasnością lampek i szybkością silników. 10 wejść przycisków reagujących na dotyk i 1 wyjście analogowe do generowania sygnałów audio.

Programowanie jest niezwykle proste. Oparte na znanym i lubianym Arduino IDE. Wystarczy komputer i przewód USB.

Płytka wyposażona jest w 32-bitowy energooszczędny kontroler ARM Cortex M0+ o prędkości 48 MHz - ponad 3 razy szybszy niż w Arduino. 62 KB pamięci programu Flash i 8 KB pamięci RAM.

Parametry techniczne:

  • Procesor: MKL26Z64VFT4 na rdzeniu ARM Cortex M0+
  • Zegar: 48 MHz
  • Pamięć Flash: 62 KB
  • Pamięć RAM: 8 KB
  • Zasilanie: 5 lub 3,7 V
  • Pobór prądu: około 6 mA
  • Poziomy logiczne: 3,3 V
  • Cyfrowe piny: 27
  • Wejścia analogowe: 13
  • Wyjście analogowe: 1
  • Wyjścia PWM: 10
  • Wejścia włączników dotykowych: 10
  • Jedno wyjście o napięciu 5V do sterowania adresowanymi lampkami LED WS2812
  • Porty szeregowe RS232TTL: 3
  • SPI: 2
  • I2C/TWI: 2
  • I2S (cyfrowe wyjście audio): 1

Programowanie i komunikacja z komputerem za pomocą gniazda micro-USB.

Jak małe są płytki Teensy?

W chwili obecnej rodzina Teensy składa się z 7 płytek. Dwie z nich bazują na 8-bitowym mikrokontrolerze AVR, pozostałe 5 to zawierają 32-bitowe układy z rodziny ARM. Wymiary poszczególnych płytek:

  • Teensy 2.0 - 30 x 18 mm
  • Teensy++ 2.0 - 50 x 18 mm
  • Teensy LC - 36 x 18 mm
  • Teensy 3.2 - 36 x 18 mm
  • Teensy 3.5 - 61 x 18 mm
  • Teensy 3.6 - 61 x 18 mm
  • Teensy 4.0 - 36 x 18 mm
  • Teensy 4.1 - 61 x 18 mm

W zestawieniu z Arduino UNO R3 wyglądają następująco:

Płytki Teensy 8-bit AVR:
Płytki Teensy 32-bit ARM:
