Płytka uniwersalna 150x200mm dwustronna

Kod:
PRO-1329
Waga: Help
84 g

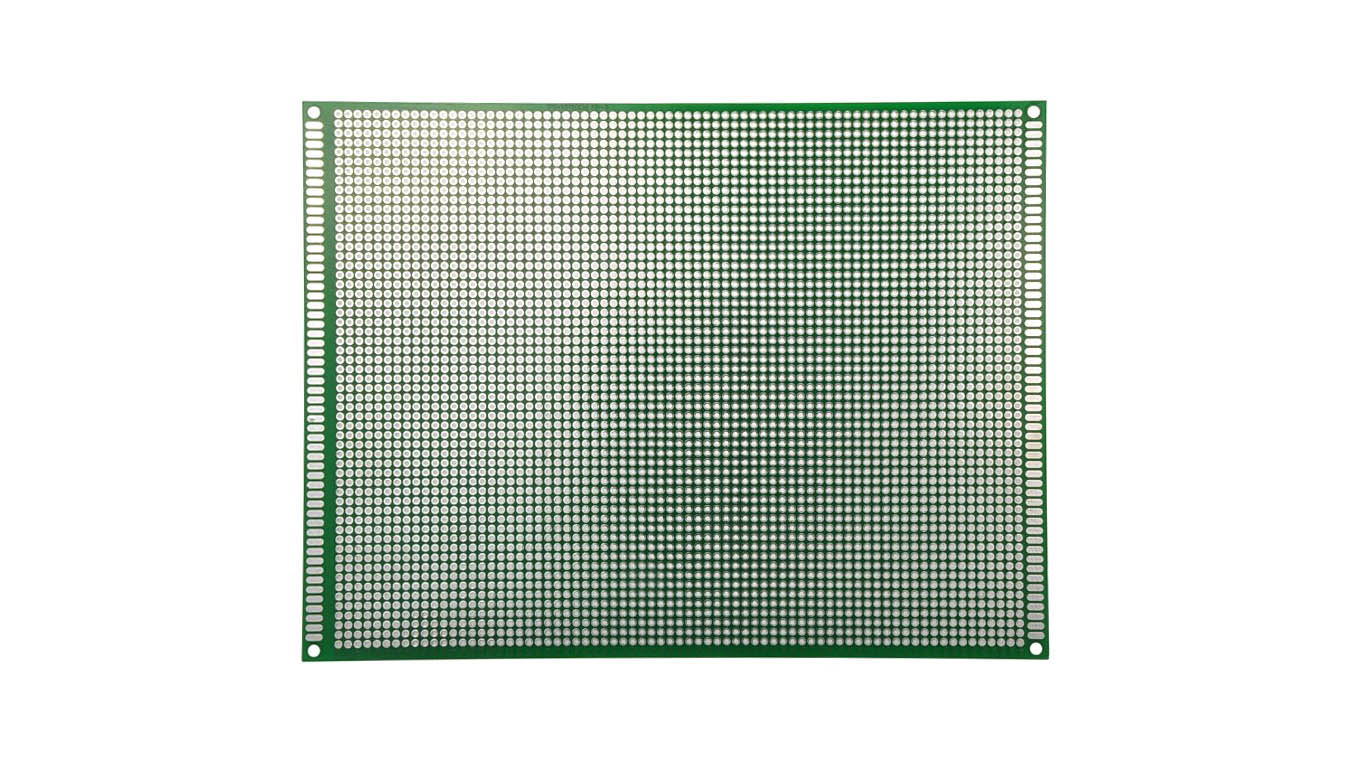

Uniwersalna dwustronna płytka prototypowa PCB. 15x20 cm. 4218 cynowane pola lutownicze.

Na magazynie: 1

PLN 19,90
PLN 16,18 bez VAT

O płytkach uniwersalnych słów kilka

Zazwyczaj w projekcie nadchodzi taka chwila gdy naszego pajączka chcemy przenieść z płytki stykowej na coś trwalszego, co nie rozpada się od samego patrzenia. Jeżeli układ nie jest bardzo skomplikowany, produkowanie dedykowanej płytki drukowanej najczęściej mija się z celem. W końcu zajmuje to dużo czasu - a jak powszechnie wiadomo czas to pieniądz. W takich chwilach z pomocą przychodzą płytki uniwersalne - wszelkiej maści perfboardy, stripboardy, veraboardy - jak zwał tak zwał. Wszędzie idea jest taka sama. Jest to laminat PCB z powierconymi otworami. Dzięki takiej konstrukcji płytki są bardzo wszechstronne. Pozwalają one na szybkie tworzenie trwałych połączeń między komponentami, a otwory montażowe umożliwiają na przytwierdzenie układu do potencjalnej obudowy.

Specyfikacja:

  • Wymiary: 150 x 200 mm
  • Liczba pól lutowniczych (otworów): 4218 (57 x 74 pola)
  • Dodatkowe cynowane pola kontaktowe na krótszych krawędziach płytki
  • Średnia otworów pól lutowniczych: 0.9 mm
  • Dwustronna z metalizacją otworów
  • Grubość płytki: 1.6 mm
  • Rodzaj laminatu: FR-4 z zieloną dwustronną solder-maską
  • Raster otworów: 2.54mm / 0.1" / 100 mils
