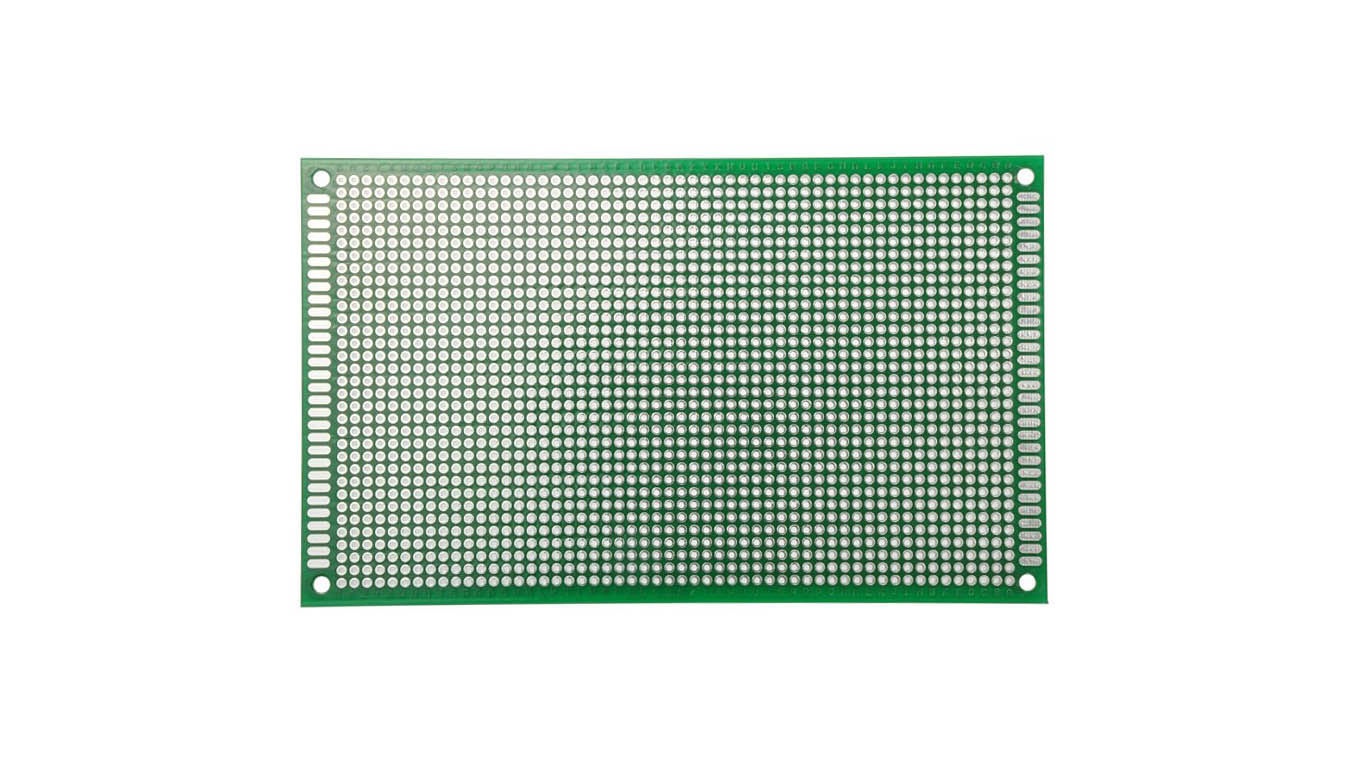

Płytka uniwersalna 90x150mm dwustronna

O płytkach uniwersalnych słów kilka

Zazwyczaj w projekcie nadchodzi taka chwila gdy naszego pajączka chcemy przenieść z płytki stykowej na coś trwalszego, co nie rozpada się od samego patrzenia. Jeżeli układ nie jest bardzo skomplikowany, produkowanie dedykowanej płytki drukowanej najczęściej mija się z celem. W końcu zajmuje to dużo czasu - a jak powszechnie wiadomo czas to pieniądz. W takich chwilach z pomocą przychodzą płytki uniwersalne - wszelkiej maści perfboardy, stripboardy, veraboardy - jak zwał tak zwał. Wszędzie idea jest taka sama. Jest to laminat PCB z powierconymi otworami. Dzięki takiej konstrukcji płytki są bardzo wszechstronne. Pozwalają one na szybkie tworzenie trwałych połączeń między komponentami, a otwory montażowe umożliwiają na przytwierdzenie układu do potencjalnej obudowy.

Specyfikacja:

• Wymiary: 90 x 150 mm
• Liczba pól lutowniczych (otworów): 1782 (33 x 54 pola)
• Dodatkowe cynowane pola kontaktowe na krótszych krawędziach płytki
• Średnia otworów pól lutowniczych: 0.9 mm
• Dwustronna z metalizacją otworów
• Grubość płytki: 1.6 mm
• Rodzaj laminatu: FR-4 z zieloną dwustronną solder-maską
• Raster otworów: 2.54mm / 0.1” / 100 mils
