Pro Mini ATmega328P 5V / 16MHz - klon

UWAGA! Sprzedawana płytka jest klonem

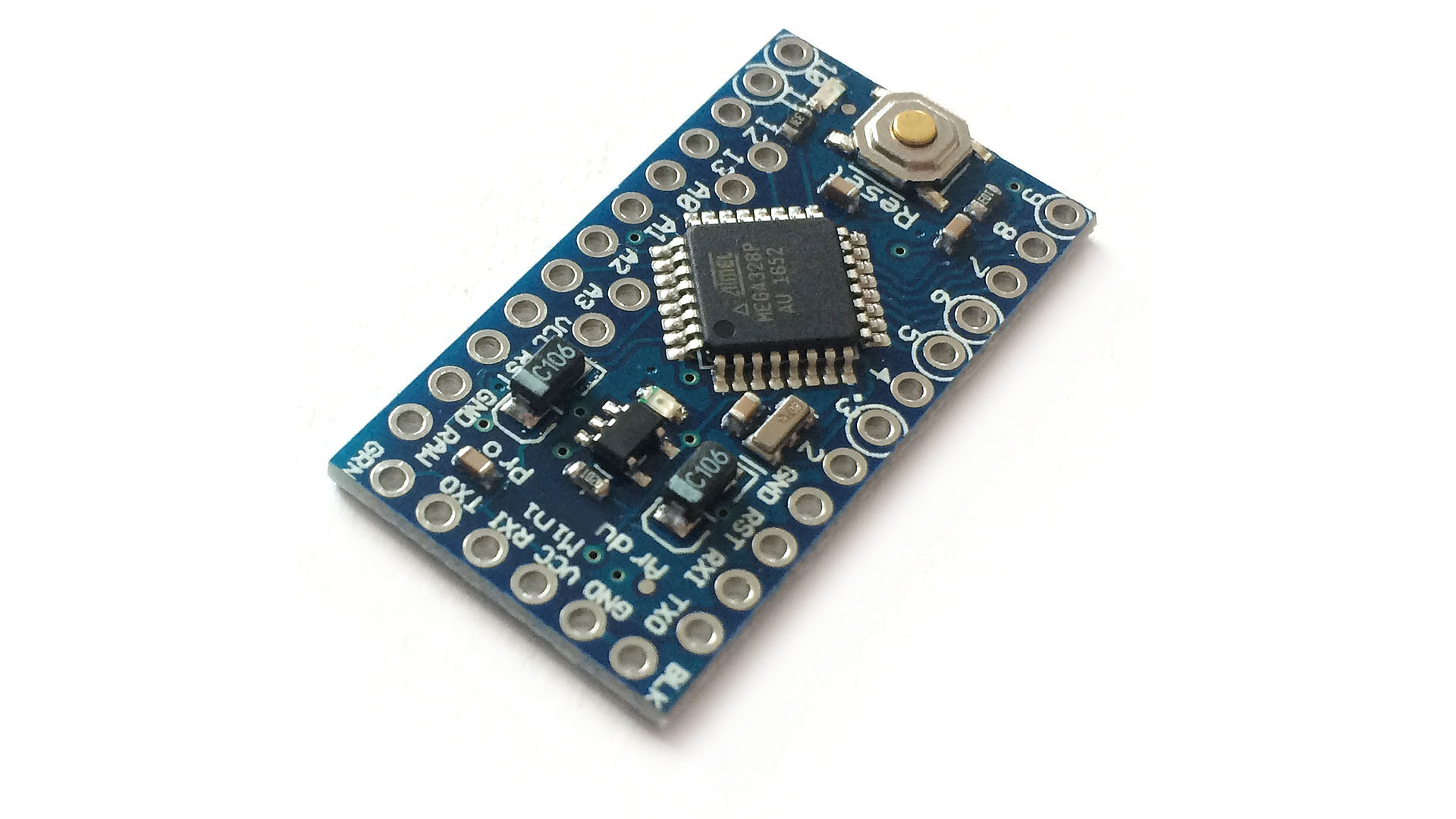

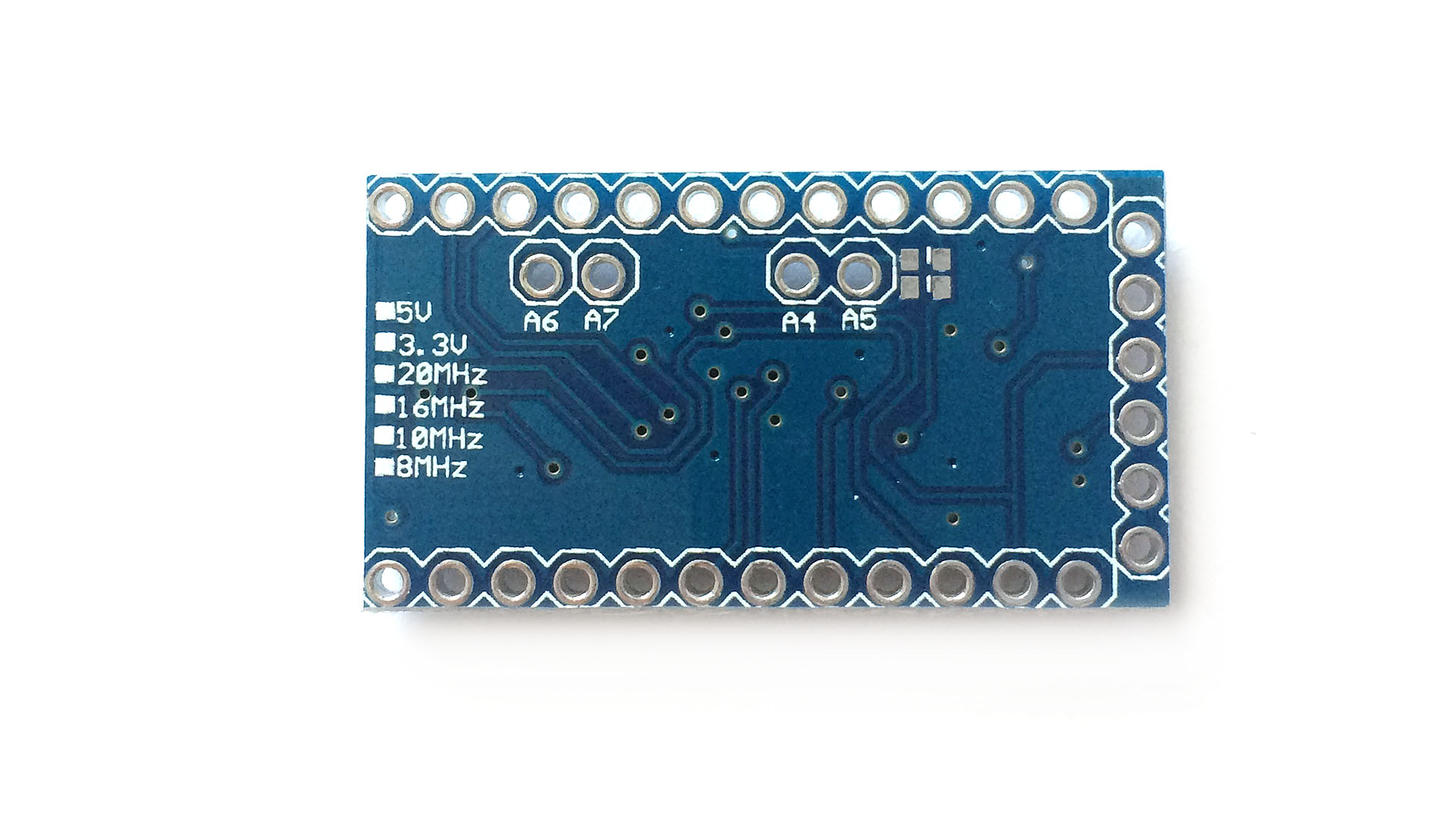

Jaki klon jest widzi każdy. I już na pierwszy rzut oka widać, że klon to nie byle jaki. Funkcjonalnie to dokładnie to samo co oryginalne Arduino Pro Mini od SparkFun. Skopiowano płytkę w wersji 2. PCB ma dokładnie taki sam układ, dokładnie te same komponenty. Pro Mini oparte jest o mikroprocesor ATmega328P, całość w montażu SMD (powierzchniowym).

Czy to ważne jakiego klona się używa? To zależy… Wiedz, że na rynku dostępnych jest wiele różnych klonów Pro Mini. My sprowadziliśmy idealne kopie płytek sprzedawanych przez SparkFun. Są to referencyjne płytki w wersji V2.

Dlaczego stosujemy klony? Idea jest taka, aby obniżyć koszt projektu. Dlatego naszym zdaniem przerabianie już zaprojektowanych rozwiązań tak aby pasowały do nowej tańszej płytki nie wpisuje się w tą “taniość”. Znacznie prościej jest wymienić płytkę na tańszą, lecz kompatybilną.

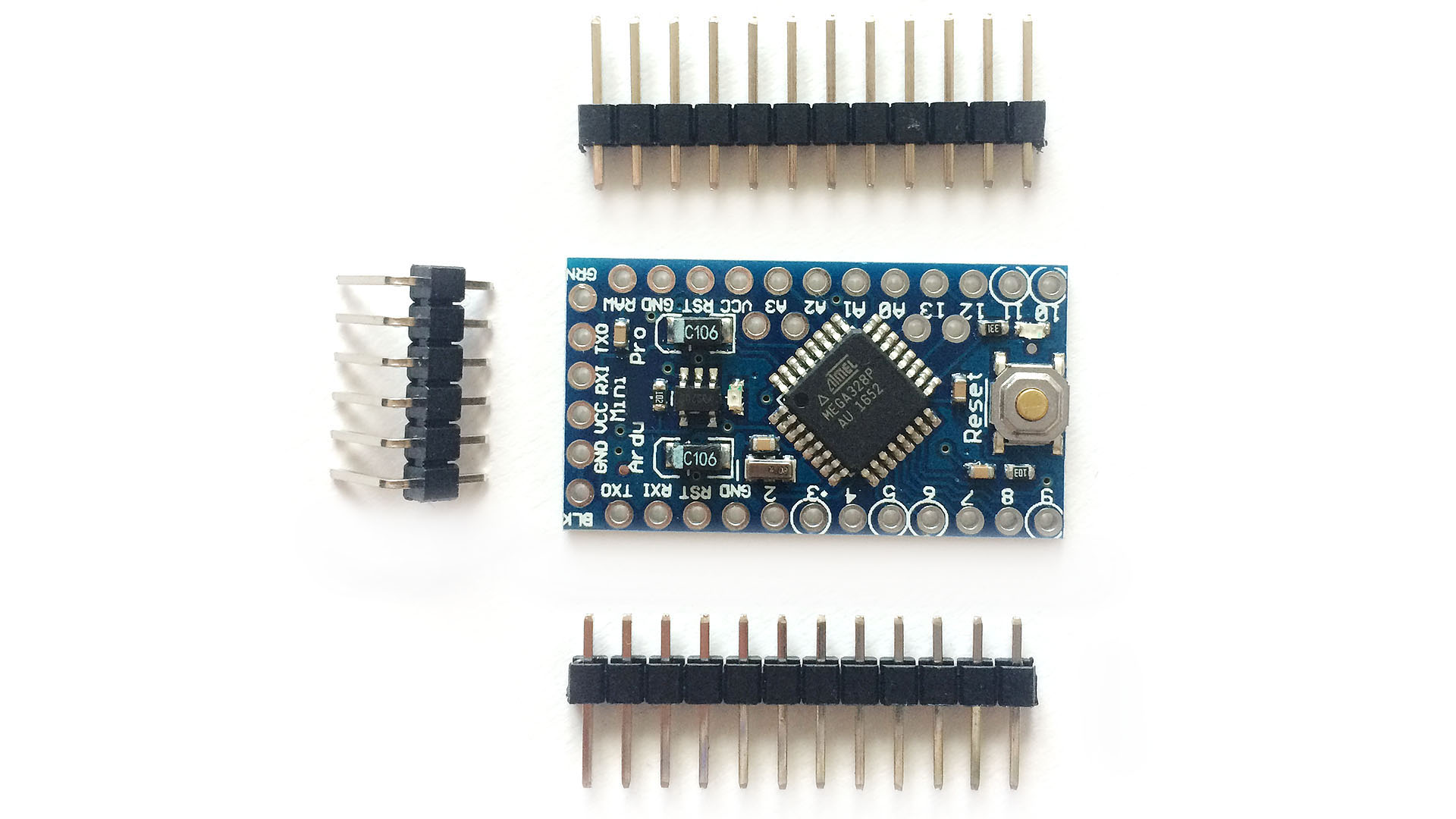

W zestawie znajdują się listwy goldpin, dwie proste 12-pinowe, oraz jedna kątowa 6-pinowa do podłączenia programatora. Złącze programatora zgodne jest ze standardem FTDI. Listwy goldpin przydadzą się gdy chcemy płytkę wykorzystać na płytkce stykowej lub przylutować ją do płytki uniwersalnej.

Specyfikacja:

• Mikroprocesor: ATmega328p
• Logika: 5V
• Zasilanie: Zasilanie 5 - 12V
• Zegar: 16MHz
• Brak złącza USB
• Nie ma przylutowanych złącz (złącza goldpin w zestawie)

Złącza goldpin, a może kable?

Do Pro Mini można przylutować dołączone złącza golpin lub bezpośrednio kable. Wszystko zależy od tego, czego akurat potrzebujesz w swoim projekcie. Pro Mini jest na tyle tanią płytką, że poświęcenie jej na potrzeby jednego projektu wydaje się być rozsądne. Jak wszystkie płytki z serii Mini jest to produkt dla osób, które mają doświadczenie z elektroniką i Arduino. Niewielki rozmiar płytki i niska cena okupione są pewnymi ograniczeniami. Płytka nie posiada złącza USB. Próżno szukać na niej też konwertera USB-Serial. Do jej zaprogramowania wymagany jest zewnętrzny konwerter.

Logika 5V, zegar 16MHz

Ta wersja Pro Mini pracuje na standardowym napięciu i częstotliwości. Dokładnie tak jak w przypadku Arduino UNO jest to 5V i 16MHz. Do pracy z modułami w logice 3.3V wymagany będzie konwerter poziomów logicznych.

Jeżeli szukasz płytki do zastosowania w projektach, w których istotne jest ograniczenie zużycia energii polecamy Arduino Pro Mini 3.3V 8MHz lub jego tańszy klon. Wersja o niższym napięciu może współpracować z modułami pracującymi na 3.3V (wiele modułów GPS, Bluetooth, precyzyjnych czujników, itp) bez dodatkowych konwerterów poziomów logicznych. Podłączenie modułów pracujących w logice 3.3V jest prostsze i bezpieczniejsze.
