ProtoShield do Arduino UNO

Proto shield dla Arduino UNO i kompatybilnych. Zlutowany, gotowy do użycia.

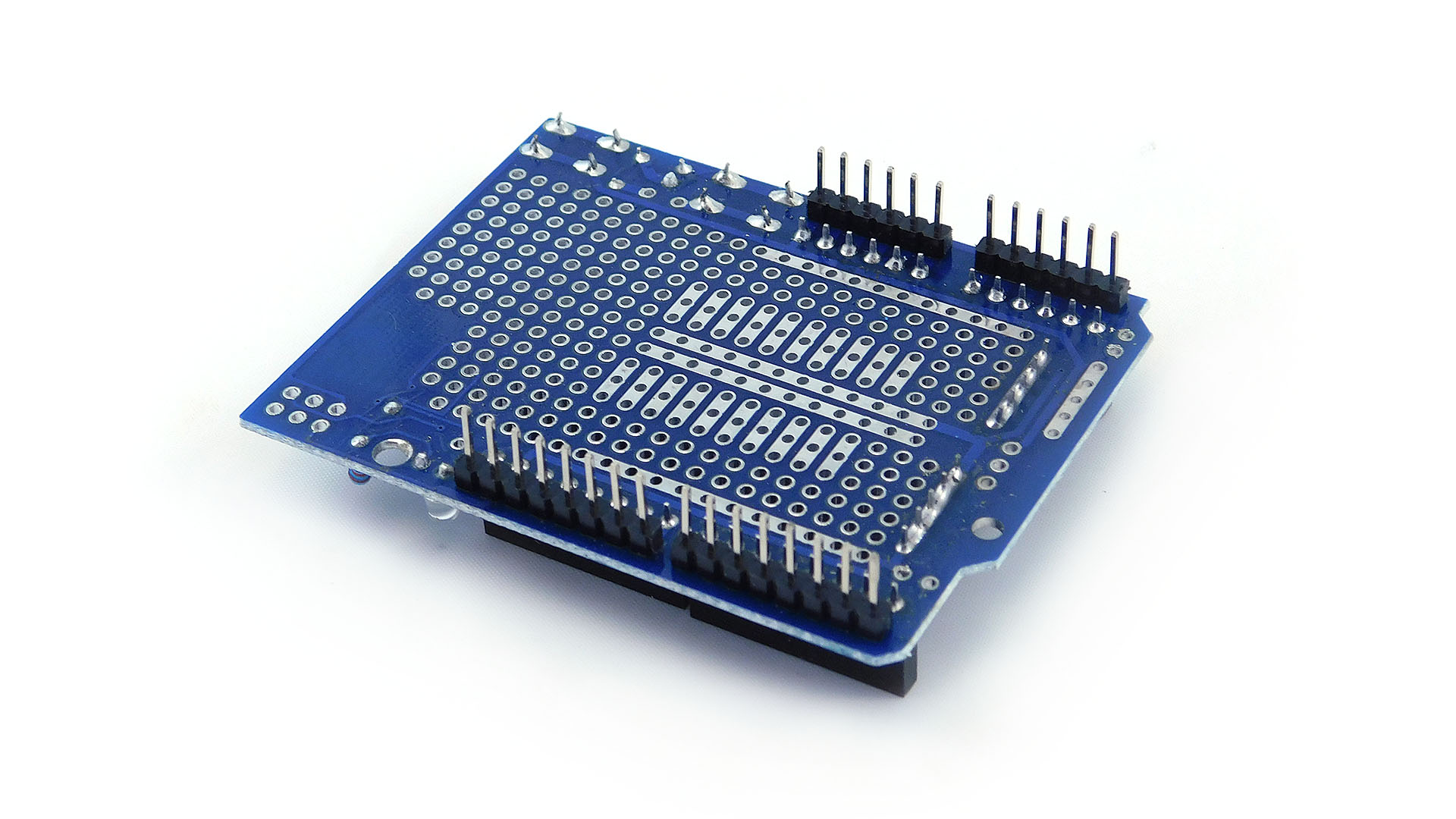

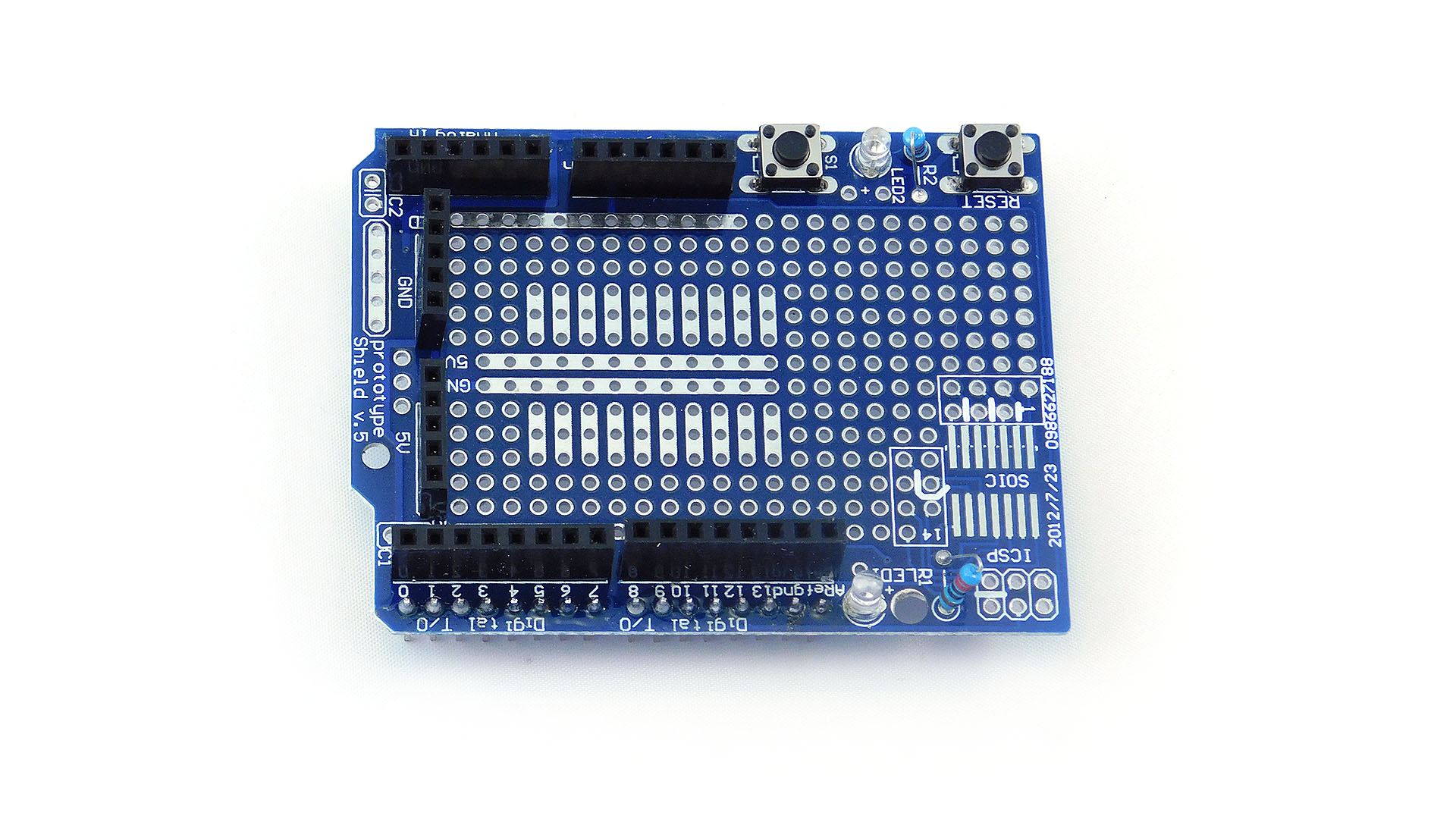

Moduł posiada przycisk reset (przydaje się mieć go pod ręką zamiast wyciągać wtyczkę z zasilaniem) oraz drugi, nie podłączony przycisk. Ten drugi możesz użyć w swoim projekcie, nie bojąc się, że wypadnie. Solidnie przylutowany. Również dwie diody LED z rezystorem ograniczającym są gotowe do użycia w projekcie. Na proto shieldzie możesz wlutować układ SMD w obudowie typu SOIC (maksymalny rozmiar to SOIC14).

Wyprowadzone złącze ICSP pozwala wgrywać firmware na Arduino bezpośrednio na procesor programatorem bez konieczności zdejmowania proto shielda, jeśli masz taką potrzebę. Działać to będzie tylko na płytkach typu UNO, z ATmega328, gdyż złącze jest podłączone do bocznych złącz cyfrowych. Moduły typu Leonardo mają piny ICSP w innych miejscach i jedyny sposób to korzystanie z dedykowanego złącza ICSP na module Arduino.

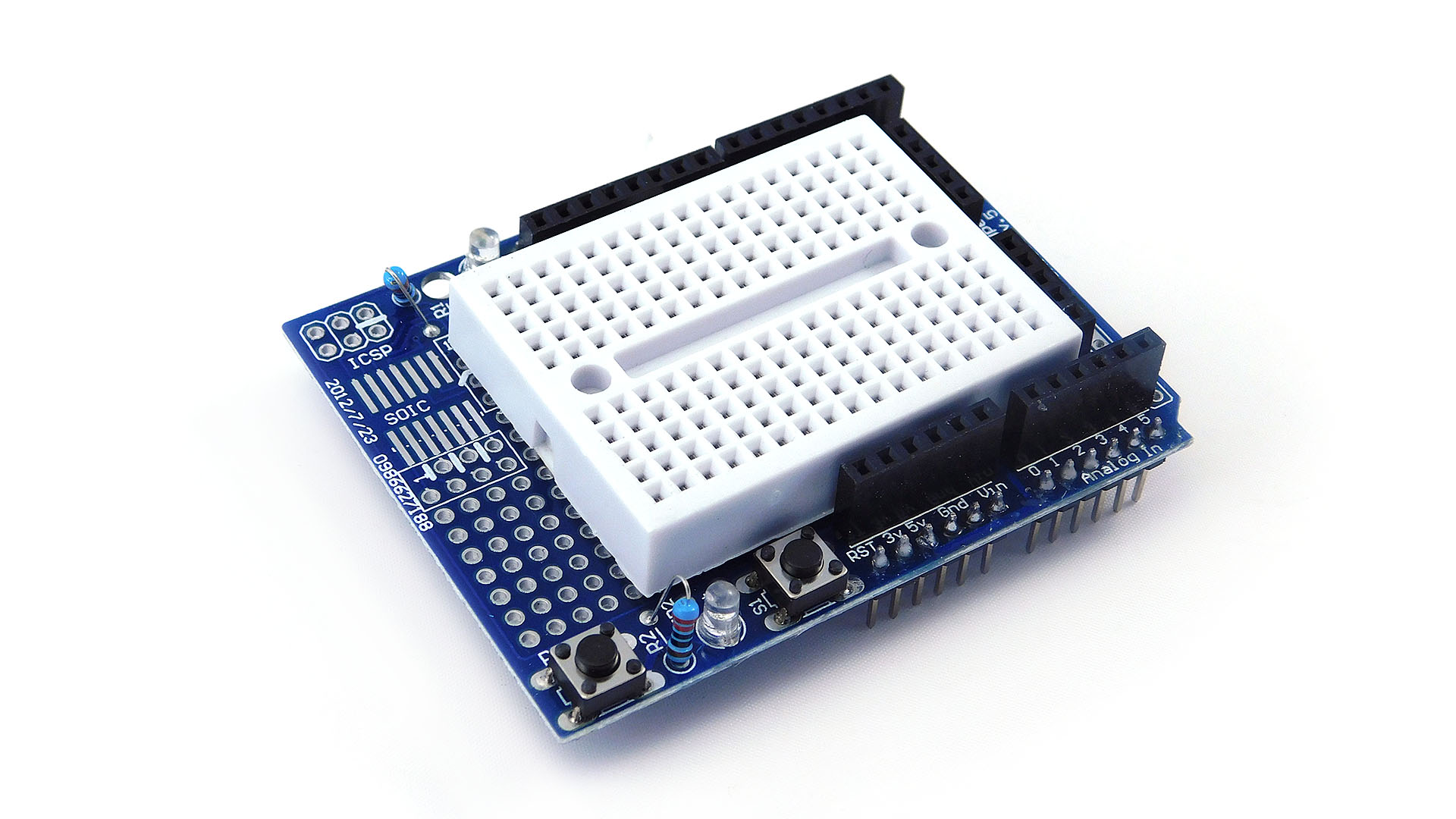

Jak widać na zdjęciu, razem z proto shieldem otrzymasz niewielką płytkę stykową (170 punktów). Pasuje ona dobrze między złącza na shieldzie i leży tam w miarę pewnie. Wystarczy użyć przewodów męsko-męskich (np różnych długości lub równych, dłuższych) by na szybko zbudować niewielki układ na płytce stykowej.
