Prowadnica liniowa MGN9R 900mm z wózkiem MGN9C

Kod:
MKB-1378
Waga: Help
400 g
Dostawca:

Precyzyjny system liniowy składający się ze stalowej prowadnicy liniowej MGN9R i pasującego wózka MGN9C.

W magazynie Help 15

PLN 199,90
PLN 162,52 bez VAT
Ile sztuk? Rabat Cena za szt
1 199,90
2+ 5,00 % 189,90
8+ 10,00 % 179,91
16+ 15,00 % 169,91
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: MakerBeam, prowadnica

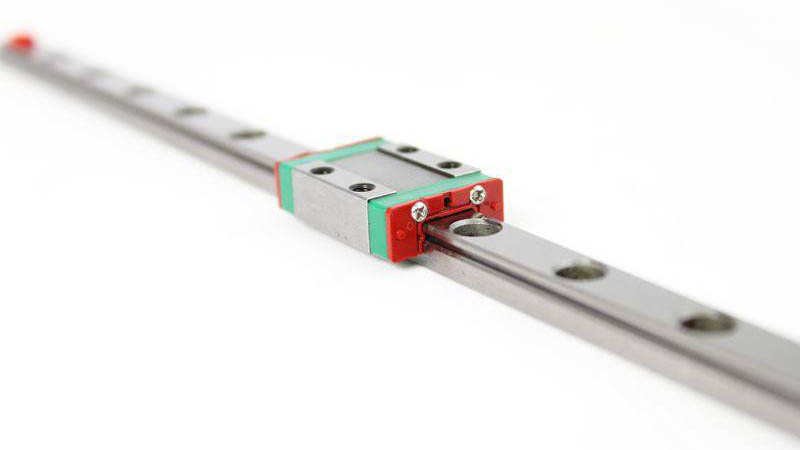

Precyzyjna prowadnica liniowa z wózkiem

Zestaw prowadnicy liniowej o długości 900 mm z pasującym wózkiem. W ofercie mamy też inne rozmiary prowadnic liniowych oraz sam wózek typu MGN9C.

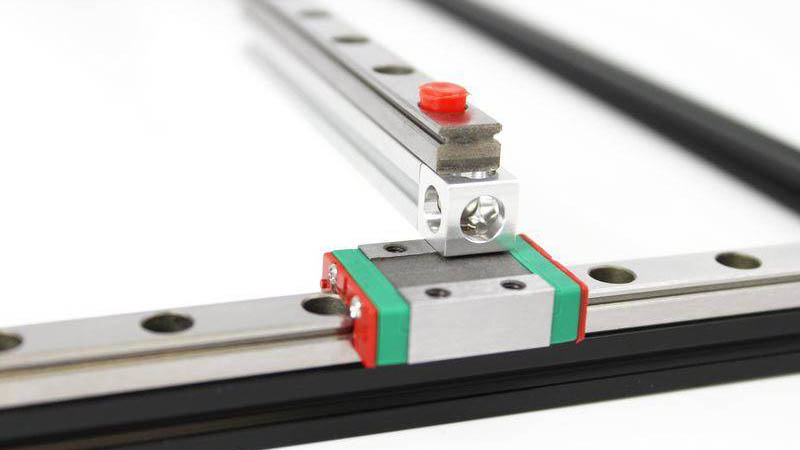

Prowadnica liniowa pasuje zarówno do Systemu MakerBeam, MakerBeam XL jak i OpenBeam. Do jej montażu możesz użyć nakrętek teowych lub specjalnego zestawu montażowego.

O systemach liniowych słów kilka

Dosłownie kilka, bo to temat rzeka. Systemy precyzyjnych prowadnic liniowych w porównaniu do wózków opartych o łożyska kulkowe to zupełnie inna liga. Prowadnice liniowe znane są z niezawodności, dokładności, braku luzów i zazwyczaj wysokiej ceny. W świecie automatyki, w miejscach gdzie element ma poruszać się ruchem prostym stosuje się zazwyczaj drogie prowadnice renomowanych dostawców takich jak: SKF, Hiwin, INA, Igus, itp. Systemy liniowe potrafią kosztować wiele setek/tysięcy złotych. Zapytasz pewnie dlaczego ten zestaw kosztuje tylko tyle?

Bo, ponieważ, że… Ten zestaw jest klonem markowego systemu liniowego Hiwin z serii MGN (szyna MGN9R + wózek MGN9C). Wizualnie i wymiarowo wszystko się zgadza. Jakość zapewne nie jest tak dobra jak w przypadku 3 razy droższego tajwańskiego oryginału. Niemniej naszym zdaniem na potrzeby projektów w Systemie MakerBeam ten zestaw nada się idealnie.

Ładnie wygląda, ale do czego to?

Prowadnice liniowe z wózkami sprawdzą się doskonale wszędzie tam gdzie potrzebujemy płynnego i precyzyjnego ruchu liniowego. Są to wszelkiej maści konstrukcje CNC: ploterów, maszyn grawerujących, laserów, drukarek 3D. Zajmują mało miejsca, łatwo je zamontować. Dają dużą elastyczność w projektowaniu konstrukcji, ponieważ na jednej prowadnicy można umieścić kilka wózków, dając więcej punktów podparcia.

Specyfikacja:

  • Typ prowadnicy: MGN9R
  • Wymiary prowadnicy: 9 x 6.5 mm
  • Długość prowadnicy: 900 mm
  • Ilość otworów montażowych w prowadnicy: 45
  • Średnica otworów montażowych: 3.5 / 6 mm (na główkę śruby)
  • Standardowy montaż przy użyciu śrub: M3 x 8 mm
  • Montaż do profili MakerBeam: M3 x 5 mm (zestaw montażowy)
  • Moment dokręcania śrub montażowych: 2 Nm
  • Masa prowadnicy: 342 g (0.38 kg/m)
  • Typ wózka: MGN9C
  • Wymiary wózka: 28.9 x 20 x 8 mm
  • Odległość góry wózka od spodu prowadnicy: 10 mm
  • Rozstaw otworów montażowych wózka: 10 x 15 mm
  • Rozmiar otworów montażowych wózka: M3 x 3 mm
  • Masa wózka: 20 g

W zestawie:

  • Prowadnica liniowa 900 mm typu MGN9R
  • Wózek typu MGN9C
