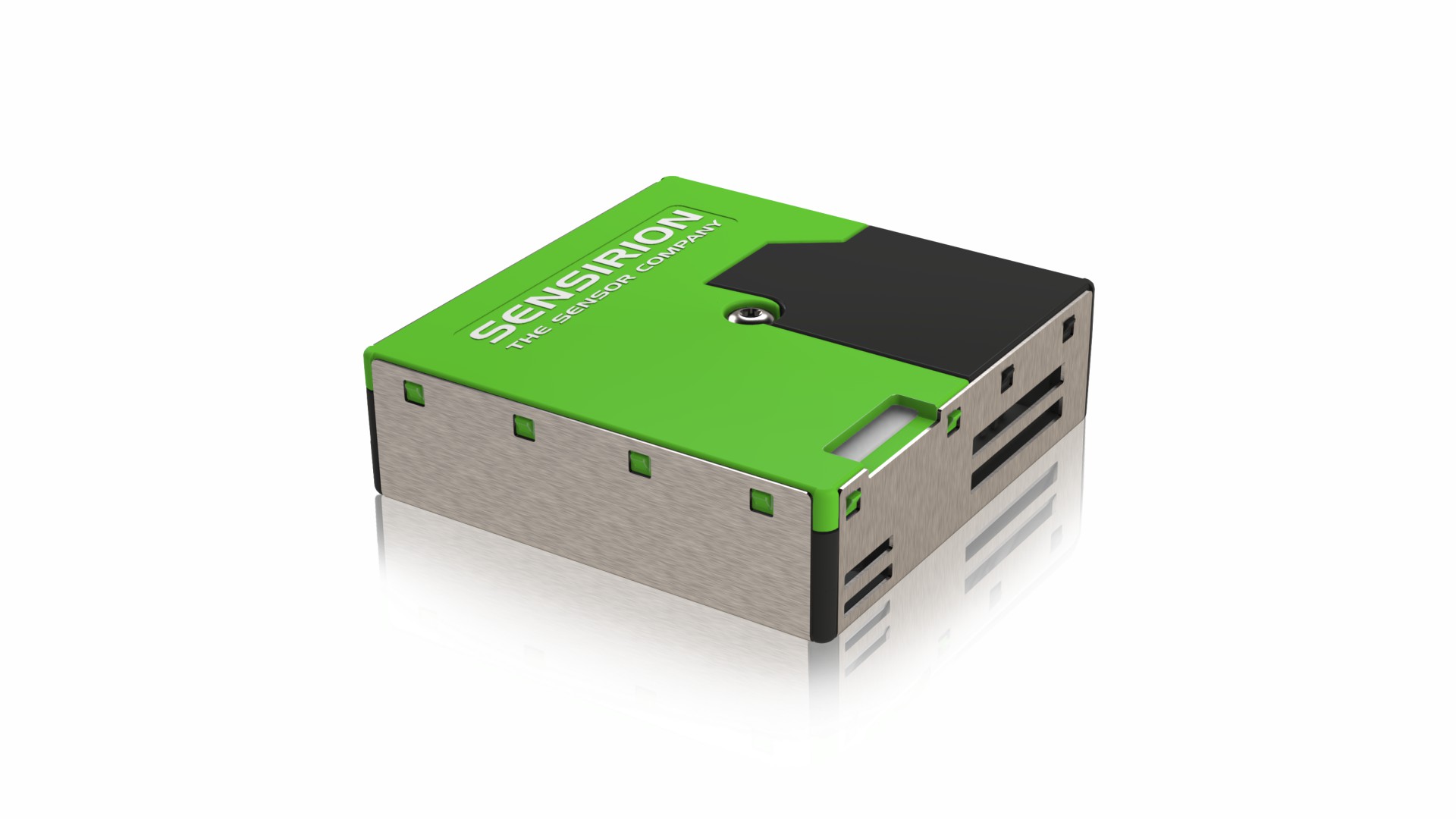

Sensirion SPS30 czujnik pyłu / czystości powietrza / PM1, PM2.5, PM4, PM10 / UART+I2C

Nowa jakość

SPS30 to optyczny czujnik stężenia pyłów zawieszonych, w swojej zasadzie działania podobny do SDS011, jednak oferujący dużo lepszą dokładność. Po pierwsze zwraca dane nie tylko wyrażone w stężeniu µg/m3 ale również zmierzoną liczbę cząstek danego rozmiaru.

Czemu to takie ważne? Każdy pył jest inny, w zależności od tego z jakiego źródła pochodzi. Oczywiste jest więc, że masa cząstek z różnych źródeł może być rożna, mimo tego samego rozmiaru. Czujnik optyczny mierzy zapylenie licząc cząstki danego rozmiaru, a nie waży ich. Aby podać wynik w jednostkach masy na objętość czujnik musi przyjąć jakiś stały parametr dzięki czemu może przeliczyć ilość cząstek na masę. SPS30 podając również liczbę cząstek pozwala dokonać własnych przeliczeń, jeśli posiada się jakąś informację o typie zanieczyszczeń.

Czujnik SPS30 jest również dokładniejszy, kategoryzuje pył wg kategorii rozmiarów PM1, PM2.5, PM4 oraz PM10. Bardzo ważne z punktu widzenia smogu jest rozróżnienie PM1. Te najmniejsze drobinki dostają się najłatwiej do naszego krwiobiegu. Większe (zwłaszcza te w powyżej 2.5 µm a bliżej 10 µm) są wyłapywane przez nasz układ oddechowy.

Elementy układu wentylacji SPS30 jak i układ laserowy pozwalają na wiele lat (ok 5-8) ciągłej pracy.

SPS30 jest obsługiwany przez najnowsze firmware do NAM, jednak na chwilę obecną (czerwiec 2020) nie mamy jeszcze opracowanego postępowania by dobrze zamontować SPS30 wewnątrz obudowy NAMa.

Uwaga:

Sensor posiada złącze JST ZHR-5, w zestawie nie ma żadnego kabla połączeniowego. Jeśli chcesz podłączyć go do NAMa (czy dowolnego mikrokontrolera) będziesz potrzebował jeszcze:

• wtyku ZHR-5
• 5 przewodów ze stykiem - 5V, GND, SDA i SCL. Pin nr 4 na złączu (sprawdź w datsheet SPS30) powinien być zlutowany z GND, by sensor pracował w trybie I2C (używanym przez NAMa). Ewentualnie można użyć przewodu dwustronnego - po przecięciu będą dwa krótsze pasujące do wtyku ZHR

W zestawie:

• Sensor SPS30 (bez kabli podłączeniowych)

Linki:

• dokumentacja sensora na stronie Sensiriona (angielski) (karta katalogowa poniżej)
• Sensor NAM Kit oraz zlutowany wspierają SPS30 od wersji NAMF-2020-31
