Shield LCD 2x16 z klawiaturą do Arduino

Kod:
MOD-1079
Waga: Help
55 g

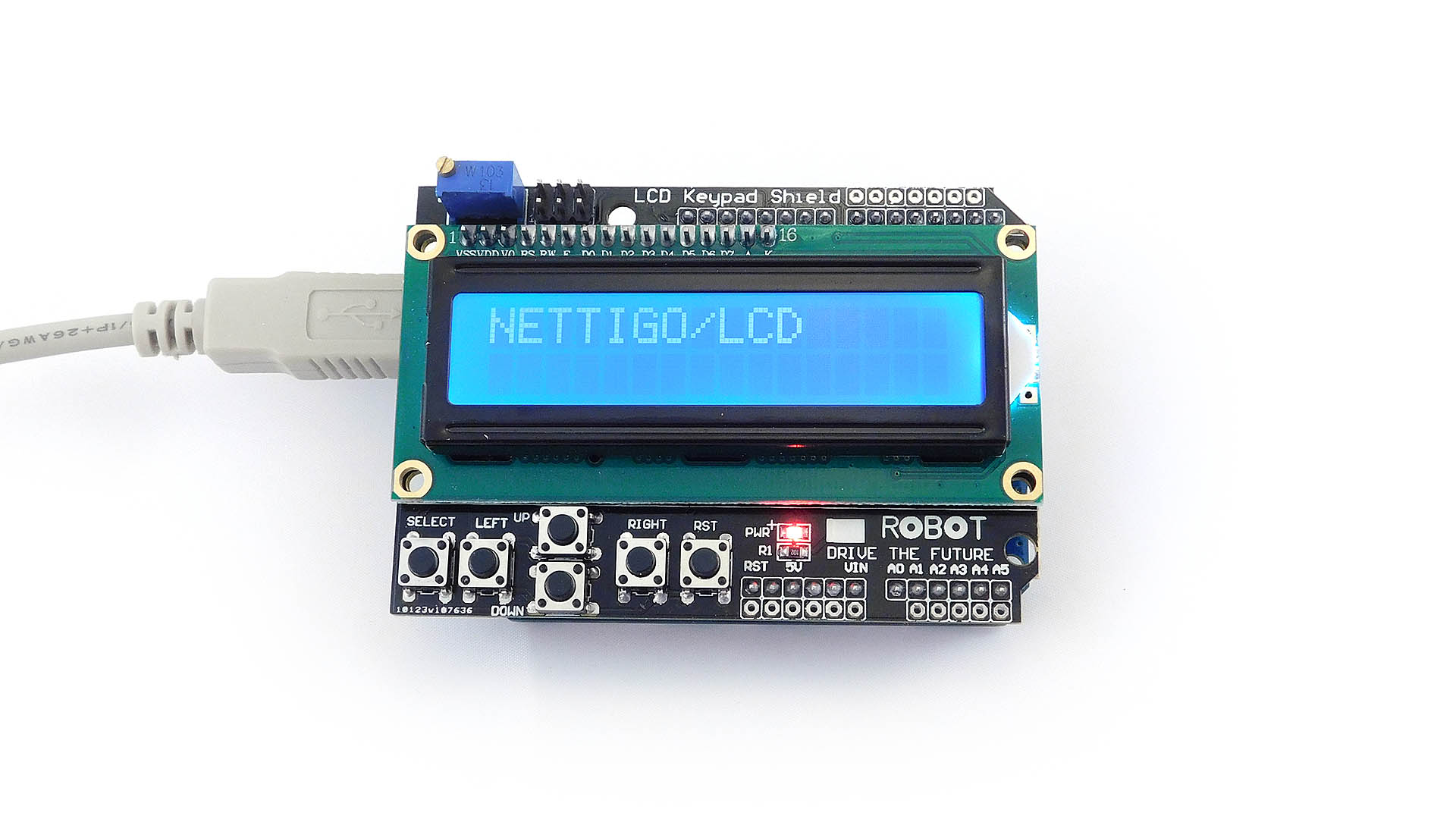

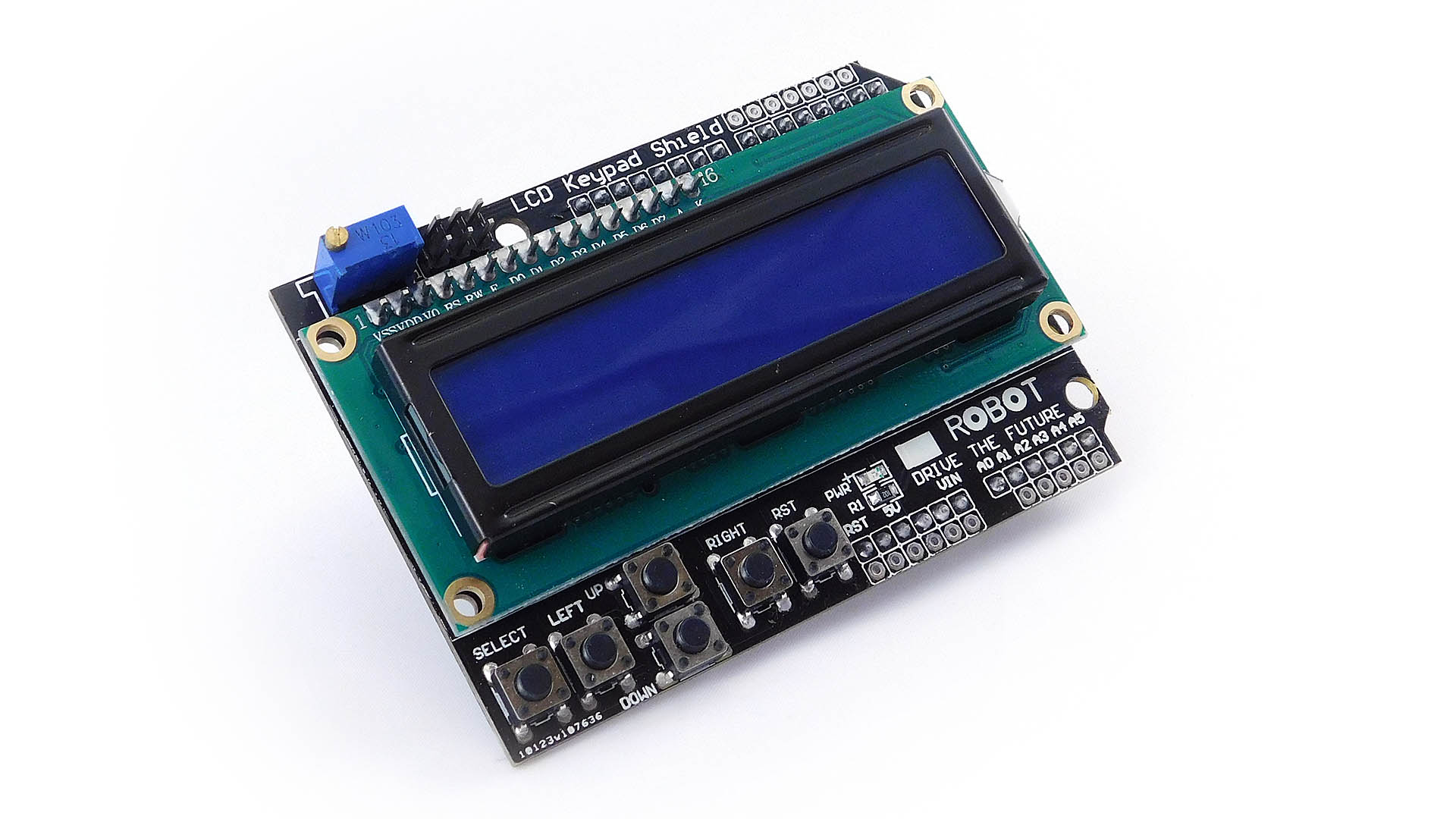

Moduł ekranu LCD wraz z klawiaturą w postaci wygodnego shielda do Arduino.

W magazynie Help 19

PLN 17,99
PLN 14,63 bez VAT

Etykiety: shield, LCD, znakowy, 2x16, HD44780

Wygodny shield do Arduino UNO i Mega z wyświetlaczem znakowym LCD 2x16 i 6-przyciskową klawiaturą. Funkcjonalnie zbliżony jest do naszego firmowego shielda LCD.

Dane techniczne:

  • Napięcie zasilania: 5V
  • Współpracuje z: Arduino UNO, Arduino MEGA
  • Wyświetlacz znakowy 2x16 z niebieskim podświetlenie/białymi znakami
  • Sterownik wyświetlacza zgodny z HD44780
  • Klawiatura zbudowana z 6 przycisków
  • Dioda LED sygnalizująca zasilanie
  • Wymiary 80x58mm
  • Zlutowany, gotowy do pracy

Jak wykorzystać shield z Arduino

Shield korzysta z następujących pinów:

  • cyfrowe - 9 (Enable), 8 (RS), 7, 6, 5, 4 (szyna danych kontrolera LCD)
  • analogowe - 0 (obsługa klawiszy)

Do obsługi wyświetlacza wykorzystać trzeba standardową bibliotekę Liquid Cristal, dołączoną do Arduino IDE. Sekwencja inicjująca dla Liquid Crystal w wypadku tego shielda wygląda następująco:

LiquidCrystal lcd(8,9,4,5,6,7);

Obsługę klawiszy można zrealizować z użyciem biblioteki Nettigo Keypad, opis jej użycia na Akademii
