Przyjazny aligator

Jest tajemniczy, ubrany w czarny kubraczek z białymi łatkami. Jego naturalnym habitatem są środowiska przesiąknięte kabelkami i czujnikami. Najlepiej czuje się w miejscach w których powietrze spowijają opary programowania. Nad wyraz często występuje w szkołach, na warsztatach oraz w domach ambitnych młodych osób. Żywi się wyłącznie elektrycznością i za punkt honoru postawił sobie ochronę Twojego micro:bita. Nazywa się SparkFun gator:bit.

Komu to potrzebne?

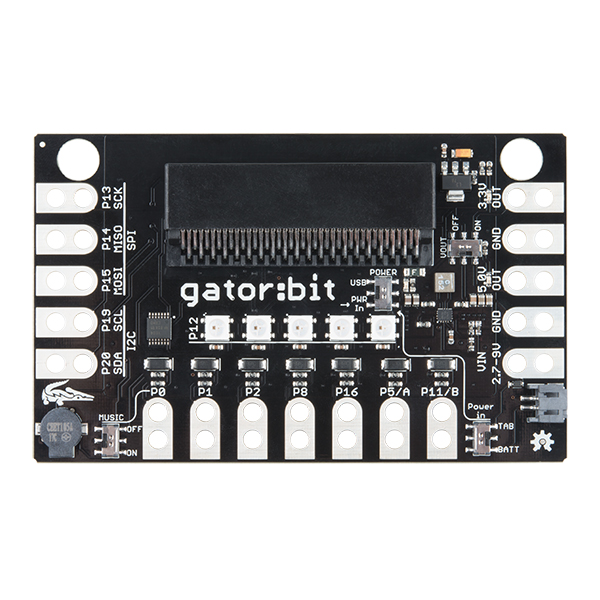

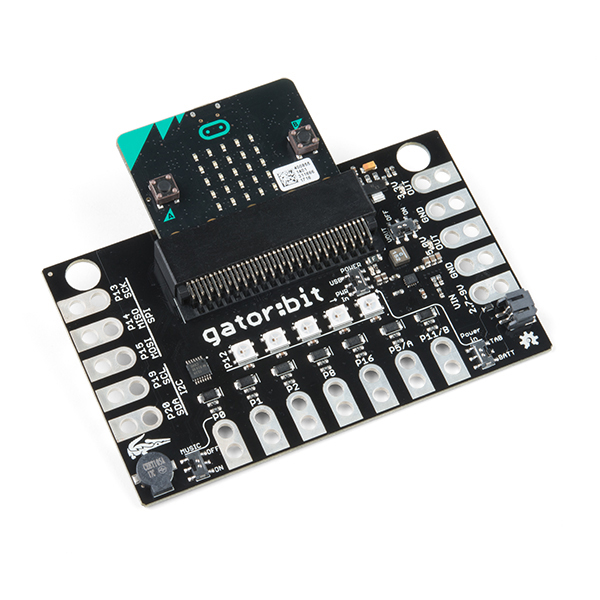

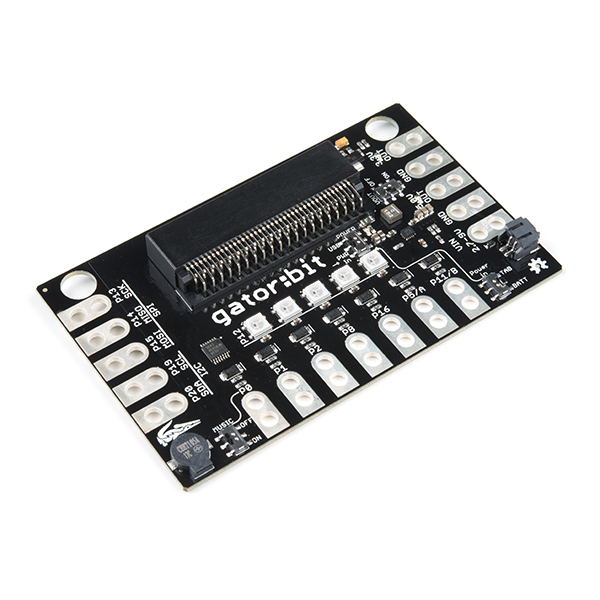

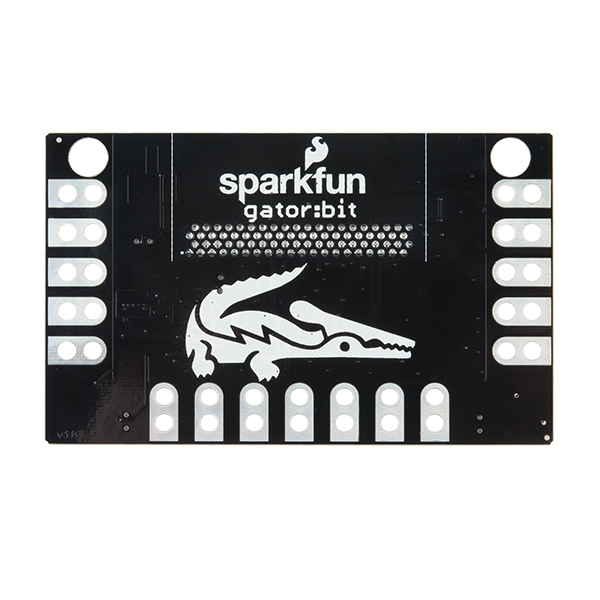

Jak zapewne już wiesz gator:bit to rozszerzenie do BBC micro:bita, więc do poprawnego funkcjonowania potrzebuje micro:bita wpiętego w gniazdo złącza krawędziowego. W dużym skrócie jest to wygodna platforma do poznawania świata programowania. Podstawowe funkcje gator:bita można wymienić w kilku punktach:

• Chroni fizycznie - każde podpięcie krokodylków do złącz w micro:bicie nieznacznie je drapie. Z czasem płytki wyglądają niezbyt atrakcyjnie. To rozszerzenie ma specjalnie przygotowane złącza z dwoma otworami, do których w bezpieczny sposób można podpiąć krokodylki. Połączenie jest pewne i co ważne nie uszkadza micro:bita.
• Chroni elektrycznie - gator:bit posiada 7 złącz, które są zabezpieczone elektrycznie przed nadmiernym napięciem, zbyt dużym natężeniem prądu oraz zwarciem.
• Wyprowadza dodatkowe złącza - oprócz pinów P0, P1 i P2 do dyspozycji otrzymujemy 9 dodatkowych pinów, w tym cenne złącza magistrali I2C (P19/P20) oraz SPI (P13/P14/P15).
• Dodatkowe zasilanie 5V - gator:bit ma wbudowany regulator napięcia zarówno dla 5V jak i 3.3V. Dzięki temu bez problemu zasilisz układy i akcesoria wymagające 5V a do takich należy np: wyświetlacz 2x16.
• Dowolność zasilania - rozszerzenie może pracować na napięciach od 2.7 V do 9V. Zasilanie można podpiąć przez port VIN lub złącze JST (stosowane np: w akumulatorach litowo-jonowych).
• Wizualizacja danych - wbudowane 5 adresowalnych diod może przybrać dowolny kolor. Diody sterowane są cyfrowo przez pin P12. Używają popularnej i prostej w obsłudze biblioteki Neopixel.
• Wydaje dźwięki - do pinu P0 podpięty jest buzzer. Dzięki temu micro:bit może odgrywać melodie i wydawać przeróżne dźwięki.

Powyższe cechy powodują, że gator:bit to doskonały wybór na pierwsze rozszerzenie do BBC micro:bit. Ma przystępną formę i łączy w sobie najlepsze cechy wielu innych rozszerzeń. Osobiście do wyboru przekonuje nas to, że wybacza on wiele błędów jakie może zrobić początkujący adept elektroniki. Wszak na #MagicSmoke jeszcze przyjdzie czas :)

Specyfikacja:

• Producent: SparkFun
• Model: DEV-14484
• Gniazdo złącza krawędziowego do BBC micro:bit
• Napięcie zasilania: 2.7V - 9V
• 5 wbudowanych adresowalnych diod WS2812B RGB (Neopixel)
• Wbudowany buzzer
• Wyprowadzone wyjście 5V
• Wyprowadzone wyjście 3.3V
• 7 chronionych pinów wejścia/wyjścia
• 3 piny do komunikacji SPI
• 2 piny do komunikacji I2C

Linki:

• Schemat
• Pliki Eagle
• Poradnik gator:bit
• GitHub
