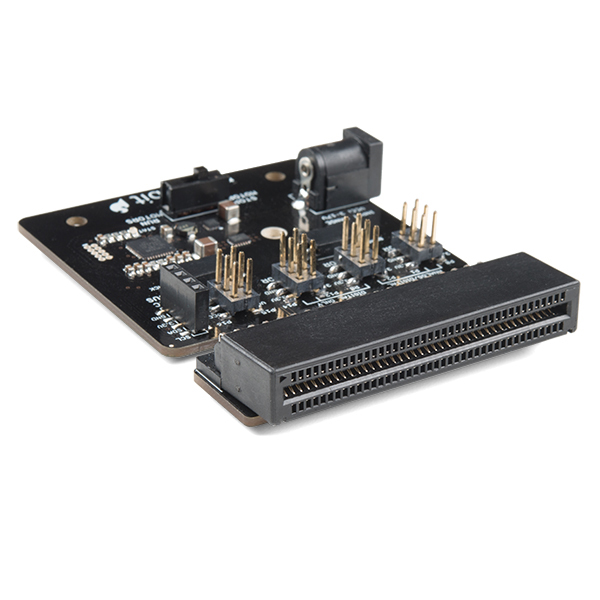

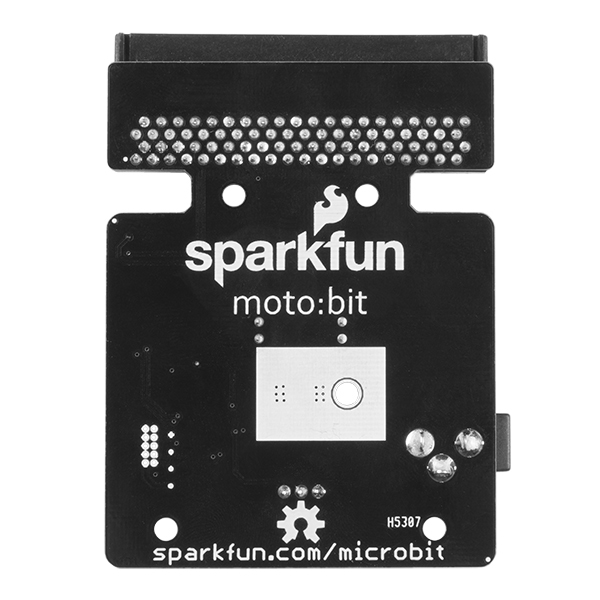

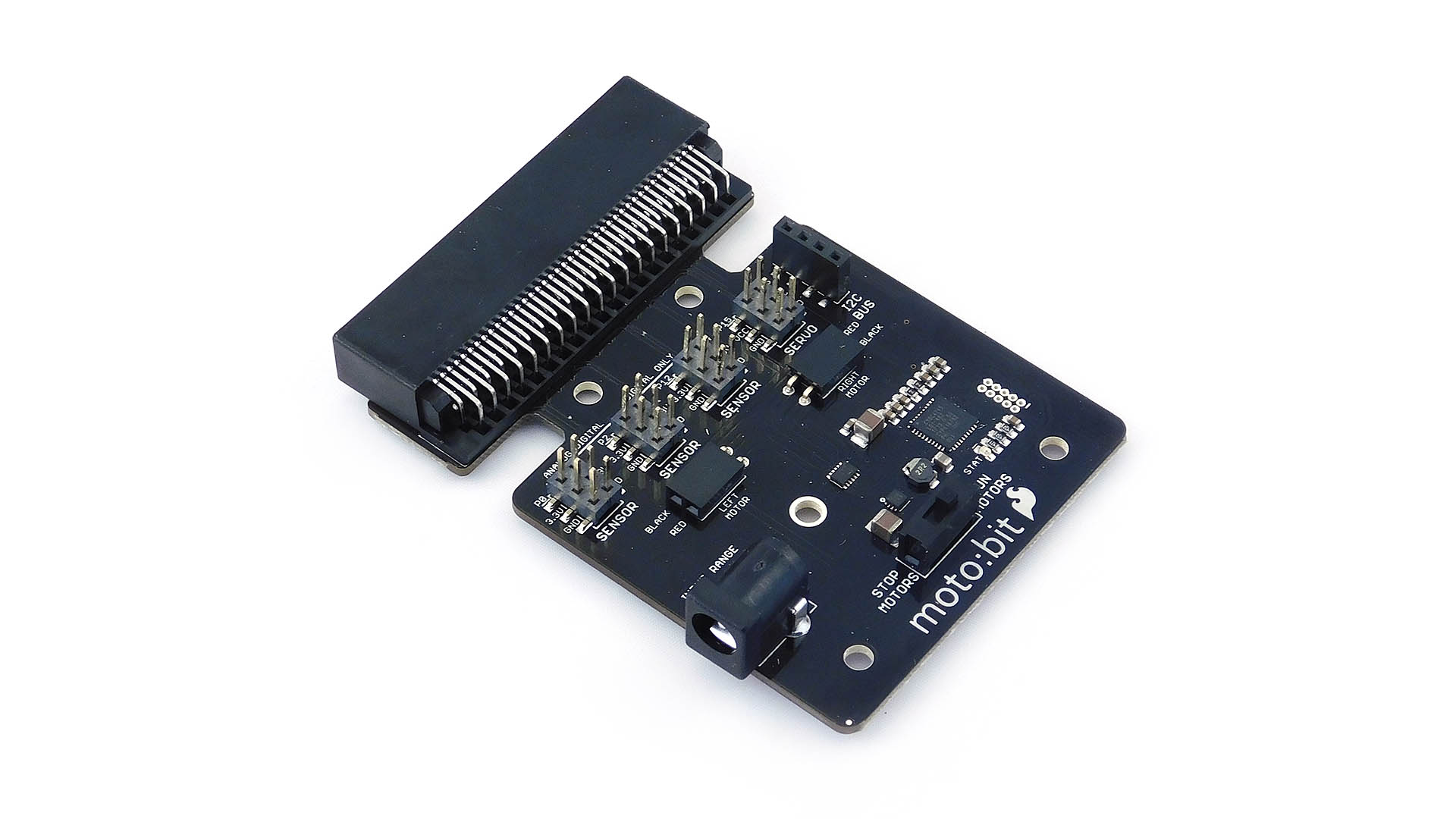

SparkFun moto:bit sterownik silników dla micro:bit

SparkFun moto:bit to moduł rozszerzeń do płytki micro:bit. Dzięki niemu zbudowanie robota, którego mózgiem będzie płytka micro:bit nie będzie stanowić problemu. Łatwo podłączysz 2 silniki, serwomechanizmy oraz sensory. Rozszerzenie posiada złącze krawędziowe do którego należy wpiąć płytkę kontrolera. Poprzez złącze zasilania dostarczysz prąd zarówno do micro:bit jak i peryferiów.

Dokładny opis poszczególnych elementów na sterowniku oraz przykłady podłączenia i budowy przykładowych robotów znajdziesz w poradniku od SparkFun.

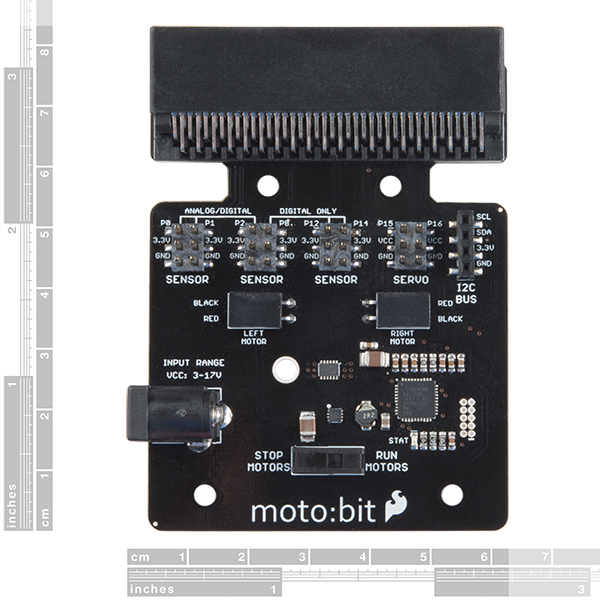

Specyfikacja:

• Sterownik silników: DRV8835 (Podwójny mostek H, 2 kanały po 1.2A prąd ciągły)
• Układ PSoC: CY8C4245LQI-483 (ARM Cortex-M0)
• Złącze krawędziowe do podłączenia micro:bit
• Złącza do podłączenia serwomechanizmów
• Wyprowadzone złącze I2C
• Sekcja zasilania dla micro:bit

Uwagi dotyczące podłączenia

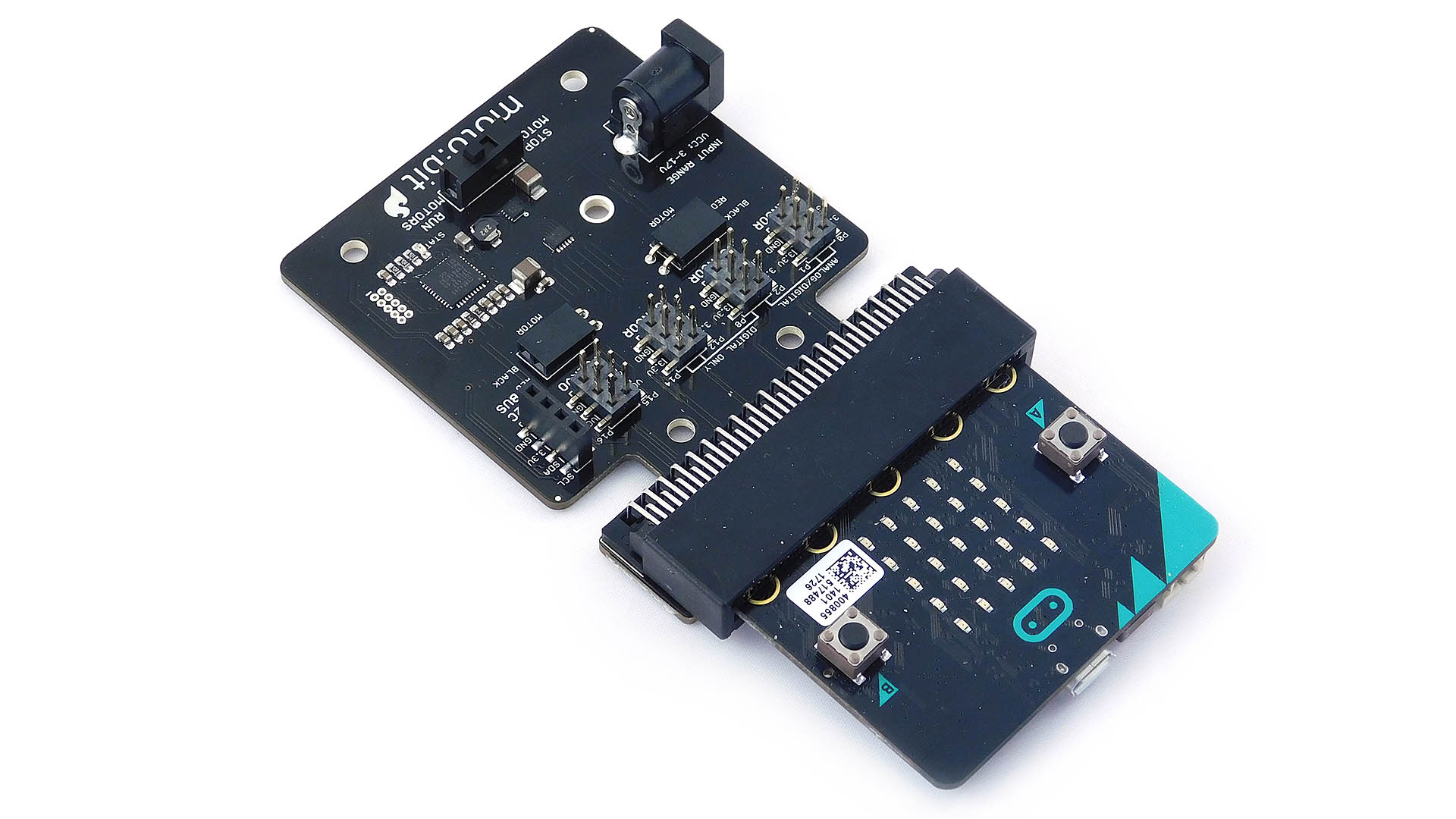

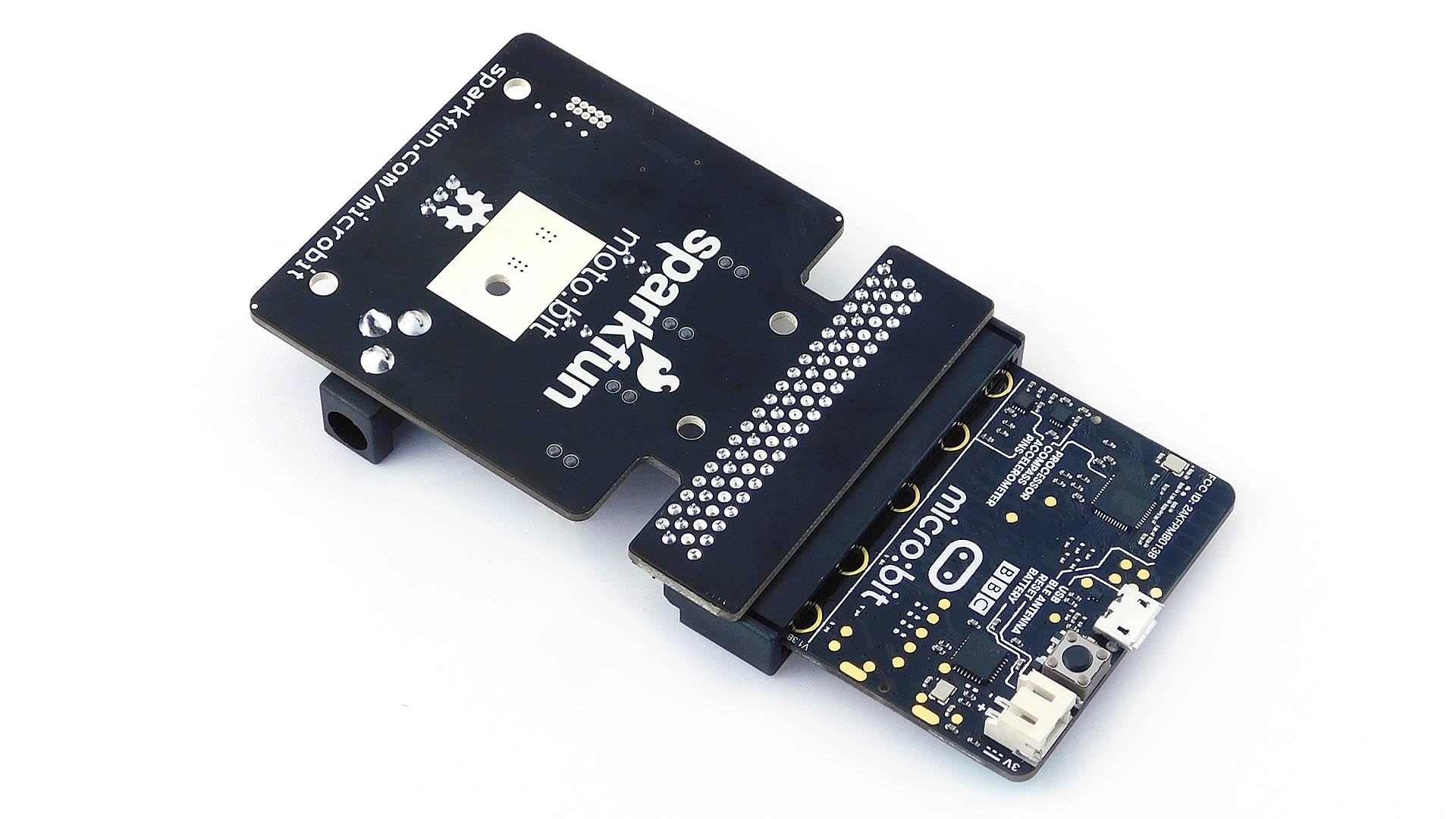

Pamiętaj, że płytka micro:bit ma wyprowadzone sygnały tylko od strony z oznaczeniami (czyli tej, na której znajduje się macierz LED i przyciski A/B). Spodnia część złącza krawędziowego micro:bit nie jest do niczego podłączona. SparkFun moto:bit będzie działał tylko wtedy gdy micro:bit będzie wpięty przyciskami i macierzą diod do góry tak jak na zdjęciu poniżej.
