Różnicowe I2C działające na 30m

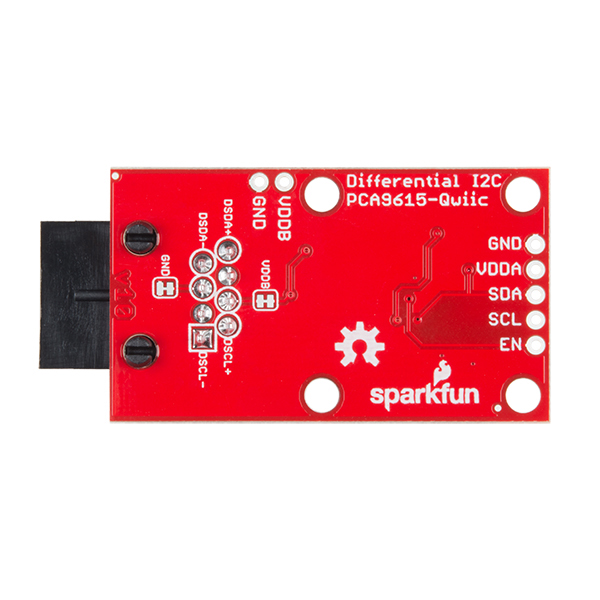

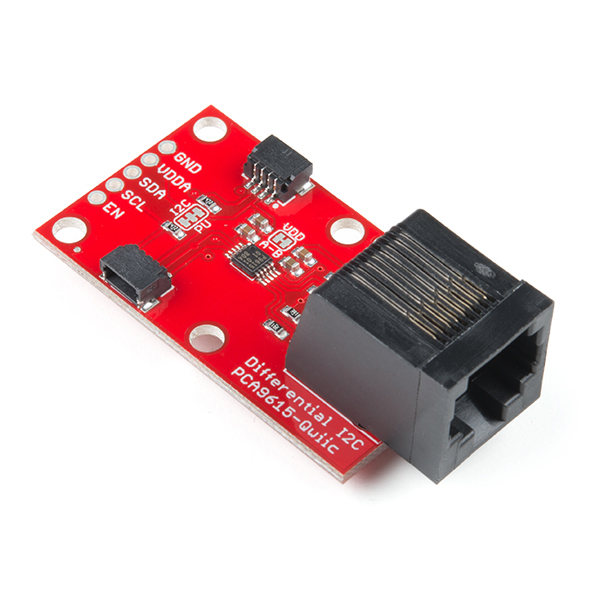

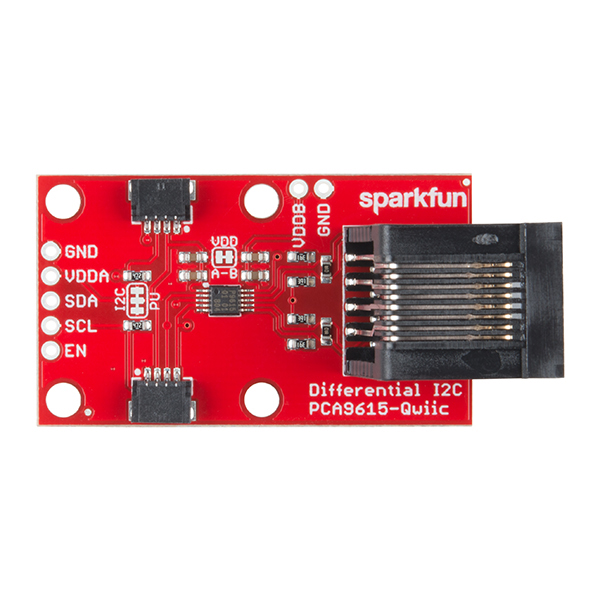

Różnicowe I2C od SparkFun to najprostszy sposób na zwiększenie zasięgu magistrali komunikacyjnej I2C. Moduł wykorzystuje układ scalony PCA9615 NXP, który konwertuje dwa domyślne sygnały I2C (SDA, SCL) na cztery sygnały różnicowe - dwa dla SCL i dwa dla SDA. Następnie sygnały różnicowe są przesyłane kablem Ethernet, który podłącza się do wbudowanego w moduł złącza RJ-45. Sygnał różnicowy pozwala na komunikację I2C na dystansie do 30 metrów przy jednoczesnym zachowaniu integralności sygnału!

PCA9615 to bufor transparentny - nie musisz modyfikować dotychczas używanych bibliotek. Prostota implementacji obsługi sygnału różnicowego I2C jest jedną z jego największych zalet. W odróżnieniu do innych rozwiązań pozwalających zwiększyć zasięg komunikacji I2C, bufor PCA9615 nie wymaga enkapsulacji protokołu I2C do RS-485 czy 1-Wire. W kablu Ethernetowym dalej mamy I2C, tylko w formie różnicowej.

Sygnał różnicowy jest odporny na zakłócenia. Ta metoda komunikacji jest szczególnie przydatna gdy linia sygnałowa I2C musi przebiegać w pobliżu silników. A te jak wiemy “sieją” zakłóceniami na lewo i prawo.

Specyfikacja:

• Producent: SparkFun
• Model: BOB-14589
• Zbudowany w oparciu o bufor PCA9615
• Napięcie zasilania I2C: 2.3-5.5V
• Napięcie zasilania sygnału różnicowego: 3-5.5V
• Pobór prądu: 16µA
• Pozwala na bezproblemową transmisję I2C do 30m
• Do transmisji używany jest standardowy kabel Ethernet
• Obsługiwana prędkość transmisji do 400kHz
• 2 złącza Qwiic
