SparkFun weather:bit kontroler stacji pogodowej dla micro:bit, Qwiic

Kod:
MBT-1231
Waga: Help
43 g
Dostawca:

Rozszerzenie dzięki któremu przekształcisz BBC micro:bit w stację pogodową. Pozwala na proste podłączenie czujników pogodowych.

Działa z BBC micro:bit V1 i V2

W magazynie Help 15

PLN 99,00
PLN 80,49 bez VAT

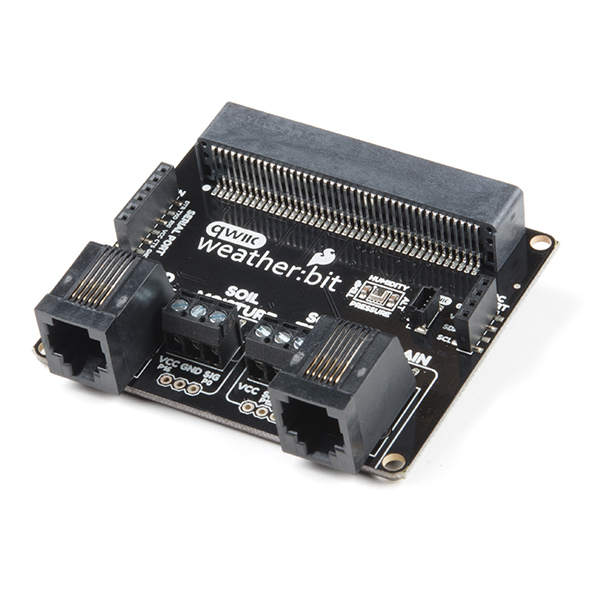

SparkFun weather:bit to moduł rozszerzeń do płytki micro:bit.

Od 02.2024 jest to nowsza wersja modułu (DEV-15837 zamiast DEV-14214). Podstawowa różnica to dodane złącza Qwiic.

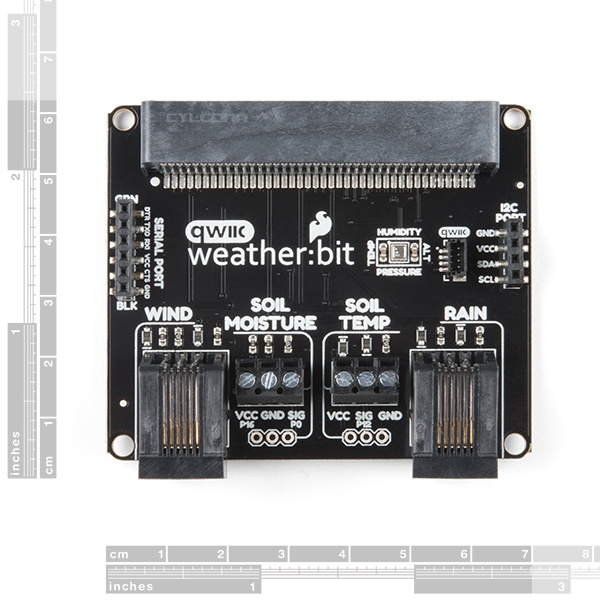

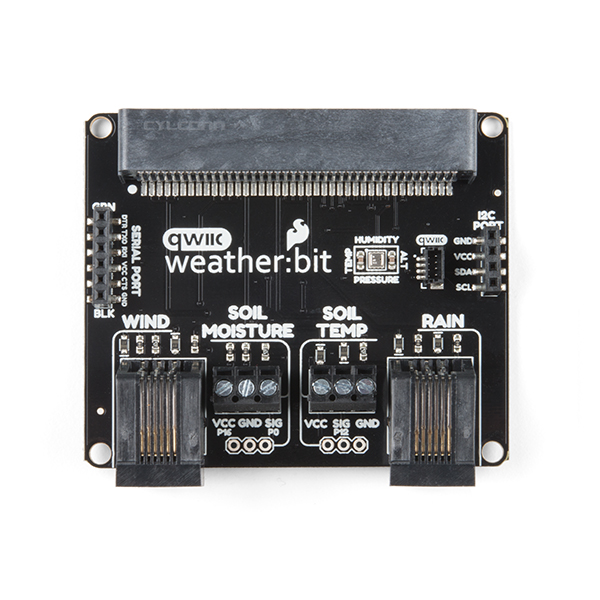

Dzięki niemu możliwe jest przekształcenie micro:bita w stację pogodową. Na pokładzie modułu znajduje się precyzyjny czujnik wilgotności, ciśnienia i temperatury Bosch BME280 oraz złącza do podłączenia następujących czujników i modułów:

  • WIND - kierunku i siły wiatru
  • SOIL MOISTURE - wilgotności gleby
  • SOIL TEMP - temperatury gleby - podłączamy tam wodoodporny czujnik DS18B20
  • RAIN - czujnik opadów
  • SERIAL PORT - w standardowym formacie FTDI do podłączenia modułu logowania OpenLog lub wyświetlacza LCD.
  • I2C PORT - złącze I2C, dzięki któremu można dodatkowo rozszerzyć funkcjonalność stacji

Dokładny opis poszczególnych elementów na module rozszerzenia oraz przykład zbudowanej stacji pogodowej znajdziesz w poradniku od SparkFun.

Specyfikacja:

  • Złącze krawędziowe do podłączenia micro:bit
  • Wbudowany sensor Bosch BME280 (ciśnienie, wilgotność, temperatura)
  • Złącza do podłączenia zewnętrznych czujników pogodowych
  • Wyprowadzone złącze szeregowe dla OpenLog lub wyświetlacza LCD
  • Wyprowadzone złącze I2C

Uwagi dotyczące podłączenia

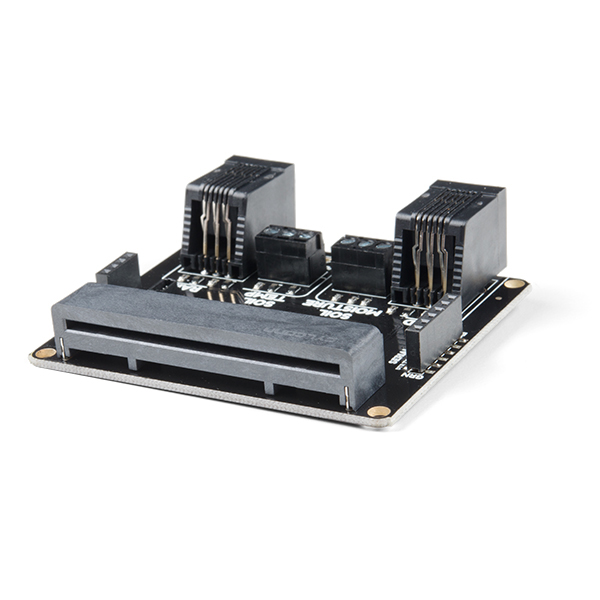

Pamiętaj, że płytka micro:bit ma wyprowadzone sygnały tylko od strony z oznaczeniami (czyli tej, na której znajduje się macierz LED i przyciski A/B). Spodnia część złącza krawędziowego micro:bit nie jest do niczego podłączona. SparkFun weather:bit będzie działał tylko wtedy gdy micro:bit będzie wpięty przyciskami i macierzą diod do góry.
