Sprzętowy restarter SDS011 do NAM 0.3

Zdalny restart do SDS011 w NAM 0.3

Czujniki pyłu NovaFitness SDS011 stosujemy w Nettigo Air Monitor od kilku dobrych lat. Podczas pracy z tysiącami sztuk napotkaliśmy na niespodziewane problemy. Niektóre egzemplarze SDS011 potrafią czasami się zawiesić. W tym stanie nie działa komunikacja po UART, sensor nie odpowiada na żadne komendy oraz nie mruga diodą. Podczas wielomiesięcznych poszukiwań przyczyny takiego zachowania, niezliczonych modyfikacji kodu, śledzenia przebiegów na oscyloskopie, doszliśmy do wniosku, że problem z bardzo dużym prawdopodobieństwem leży po stronie firmware SDS011, na który niestety nie mamy wpływu.

W lokalnych projektach takich jak eDial eKO, gdzie jedna osoba zarządza często kilkudziesięcioma czujnikami, zrestartowanie prądowe zawieszonego czujnika SDS011 bywa co najmniej problematyczne. Dlatego zaprojektowaliśmy ten moduł, aby umożliwić zdalny i co najważniejsze w pełni automatyczny restart prądowy SDS011 zaraz po tym jak problem zostanie wykryty przez NAM 0.3.

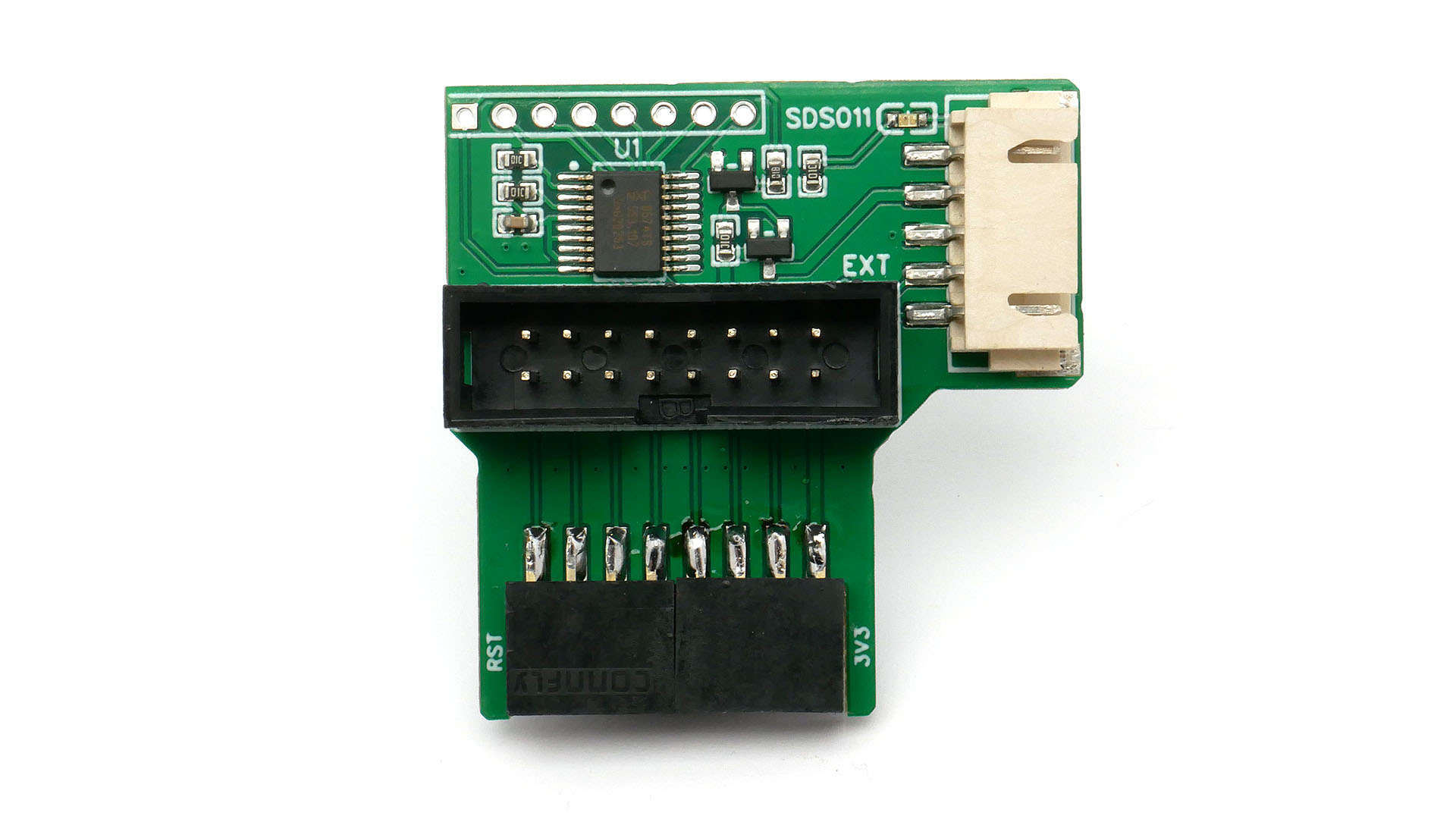

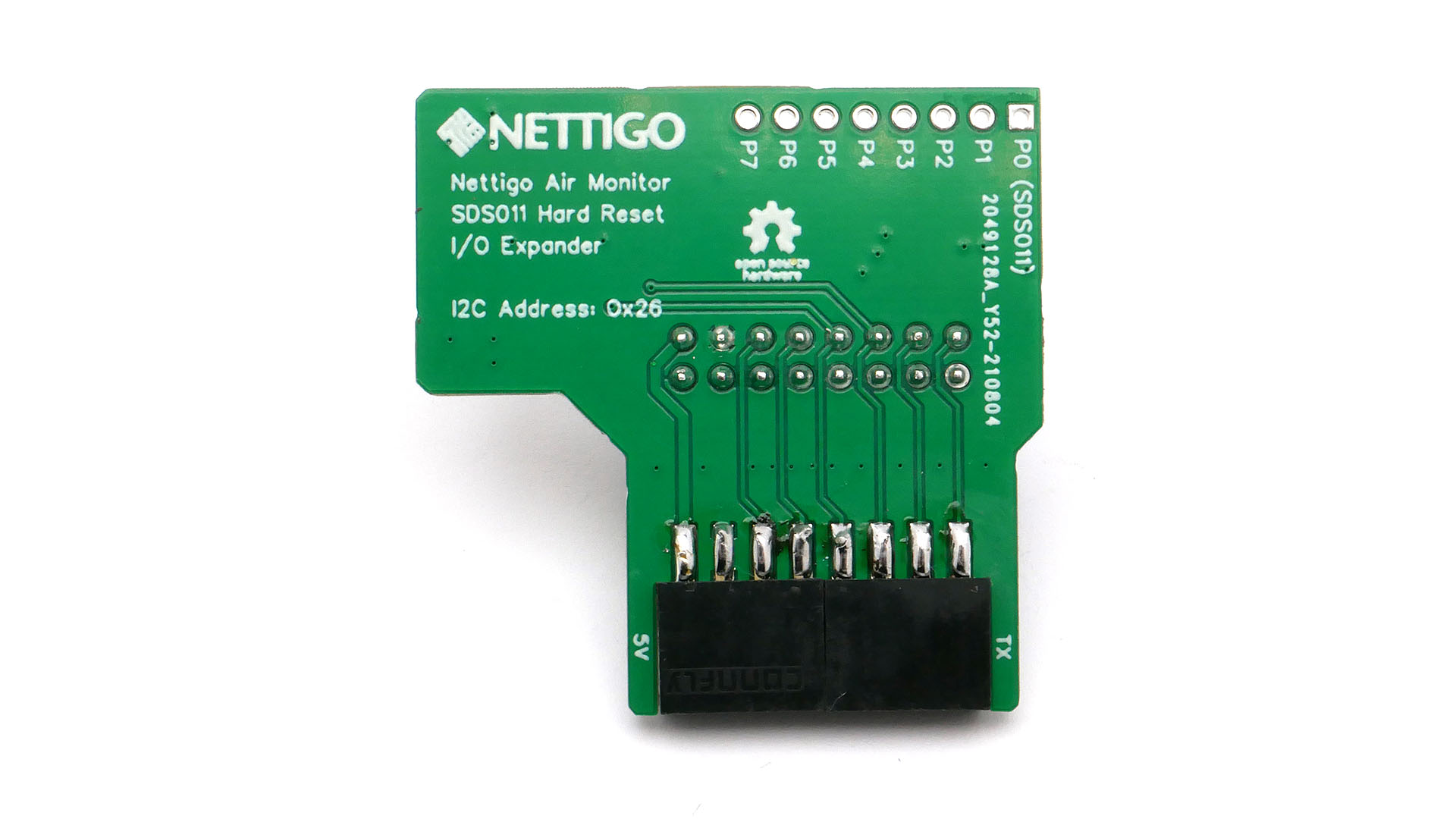

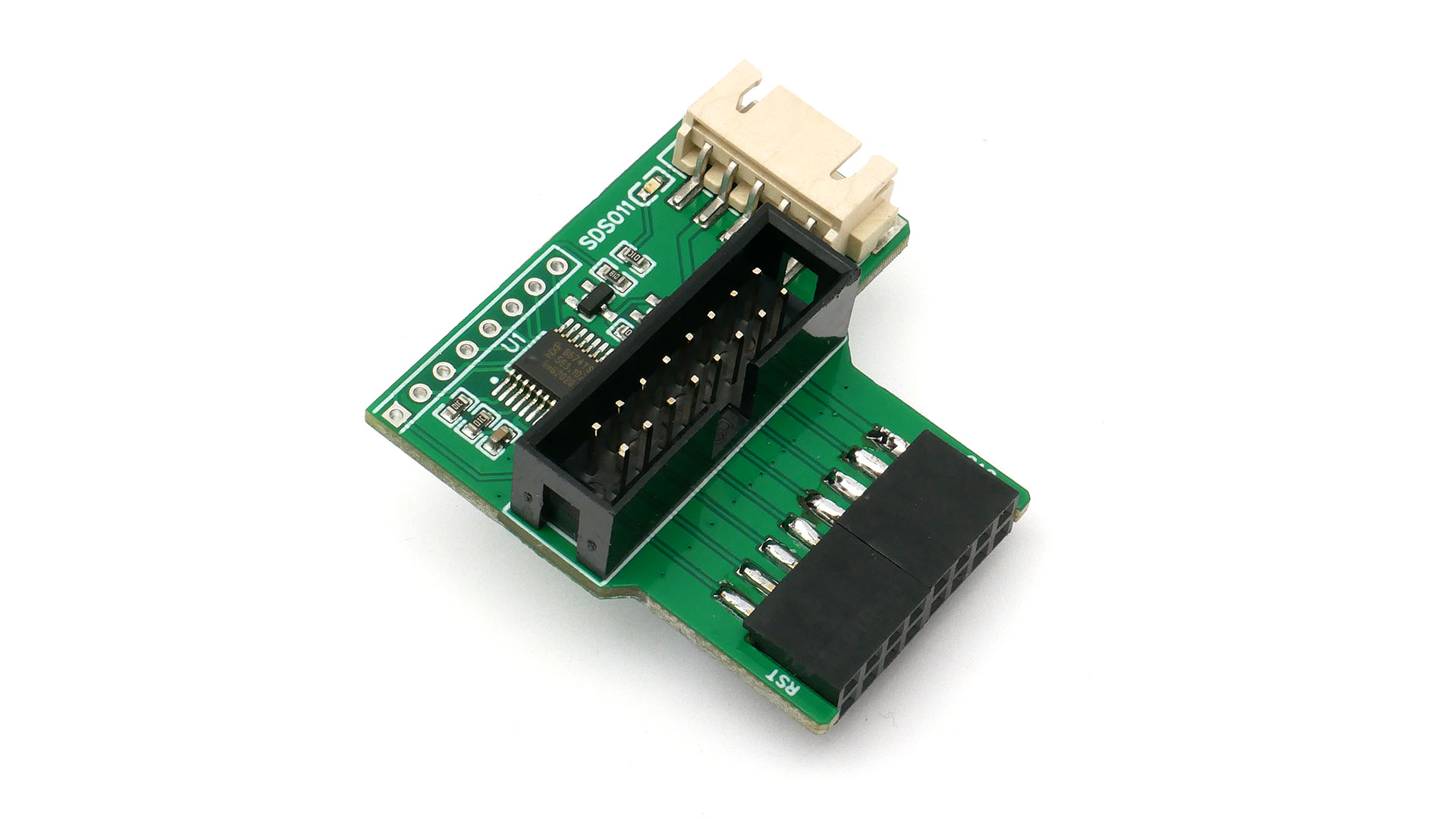

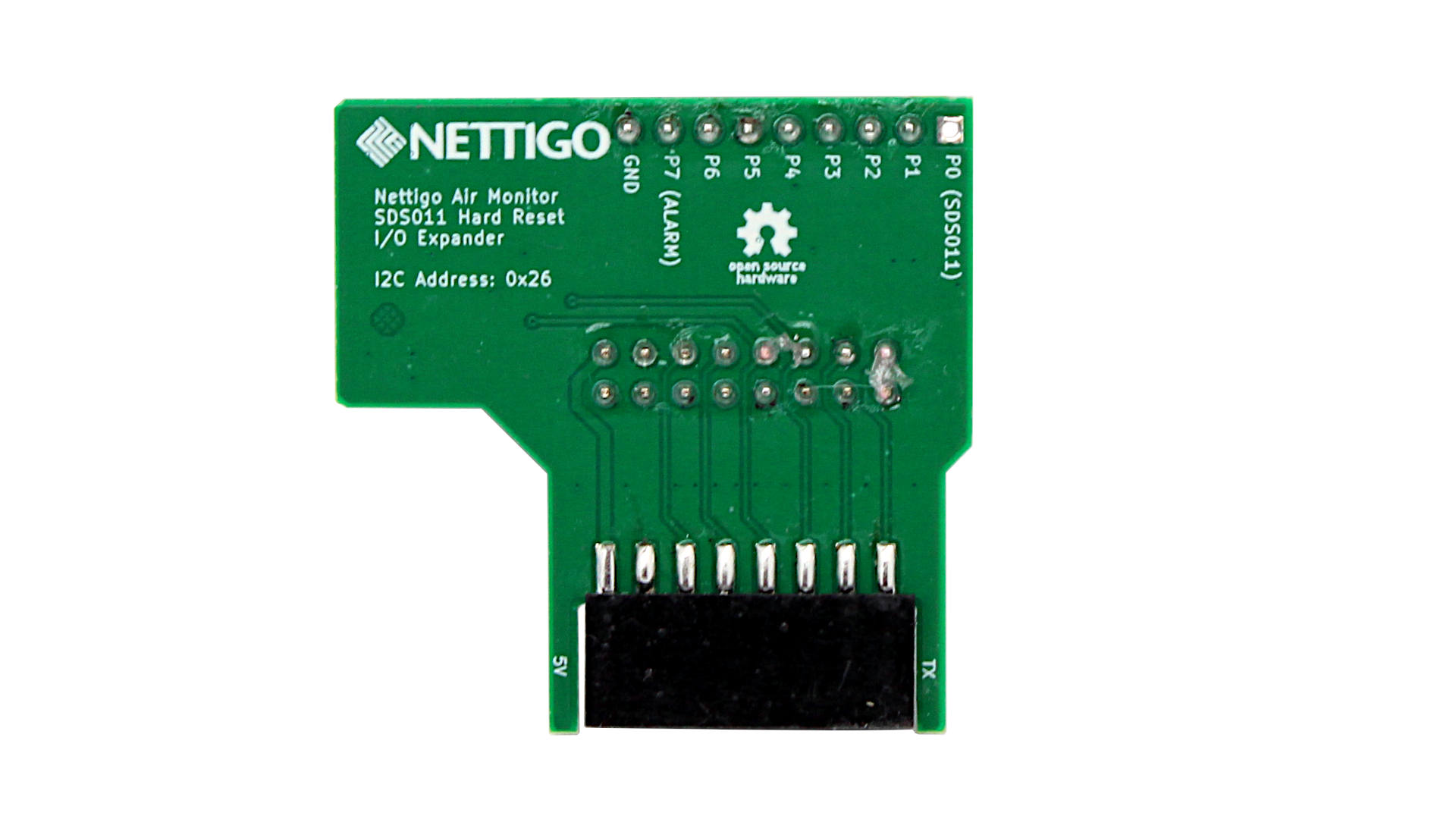

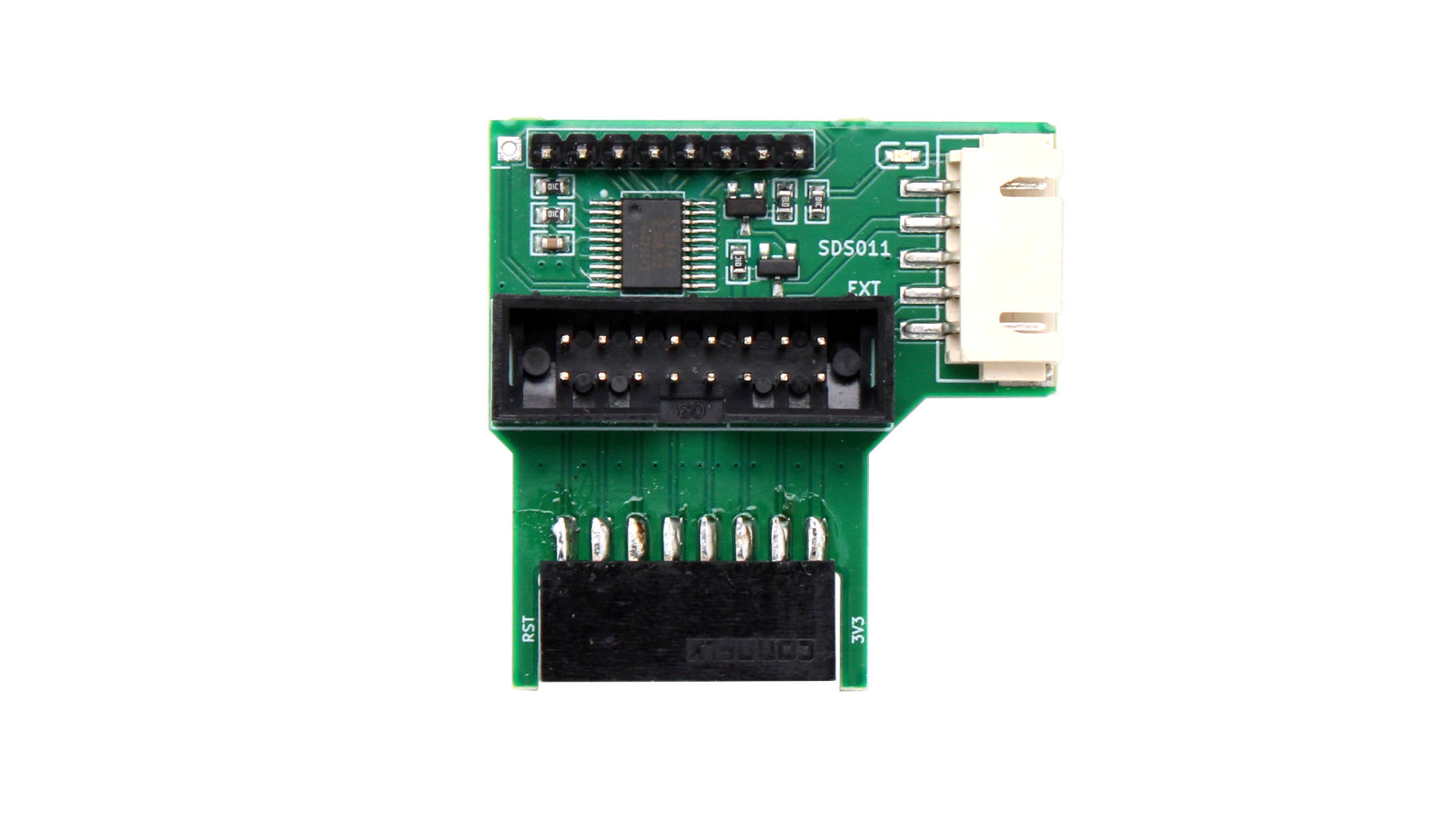

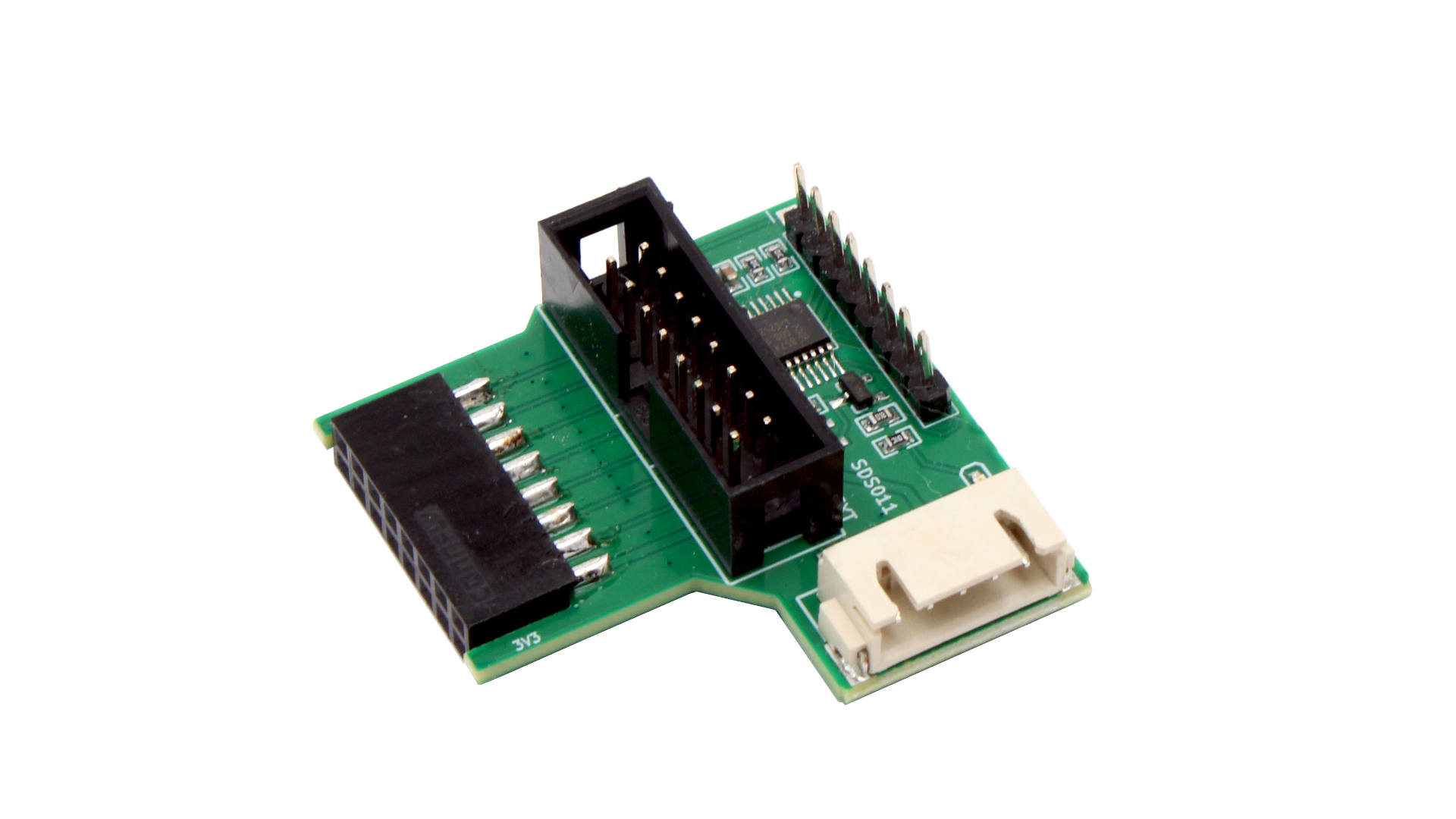

Moduł wpinany jest bezpośrednio do portu EXT czujnika Nettigo Air Monitor 0.3. Na pokładzie znajduje się PCF8574TS komunikujący się za pośrednictwem magistrali I2C. Zgłasza się na adresie 0x26. Kanał P0 kontroluję włączanie prądu w gnieździe SDS011. Porty P1-P7 mogą zostać użyte w przyszłości jako GPIO dostępne przez I2C.

Kompatybilność

• Moduł kompatybilny jest z wszystkimi wersjami NAM wyposażonymi w złącze EXT czyli od wersji 0.3.2 wzwyż.
• Moduł kompatybilny jest z HECA i HECA 2.
• Moduł jest kompatybilny z LED barem.
• W standardowym układzie moduł NIE MOŻE być stosowany razem z ekranem LCD 4x20. Istnieje możliwość użycia taśmy IDC16 do podłączenia modułu i kleju na gorąco do montażu mechanicznego, ale jest to nieprzetestowane i wymaga odrobinę majsterkowania :)
• Moduł posiada przelotowe złącze EXT, więc teoretycznie można dalej używać czujników CO2 i odbiorników GPS, oczywiście jeżeli znajdziesz dla nich miejsce w obudowie.

Linki:

• Dokumentacja techniczna
• Instrukcja montażu
