Teensy Prop Shield Low Cost [PJRC ]

Czym jest Prop Shield?

Żeby właściwie wytłumaczyć czym właściwie jest Prop Shield wypadałoby zahaczyć o słowo “prop”. Nazwa wywodzi się z angielskiego i jest to krótka forma “theatrical property” - czyli rekwizytu teatralnego. Współcześnie częściej odnosi się do rekwizytów filmowych (movie prop, film prop). Zatem jak łatwo się domyślić Teensy Prop Shield (podobnie jak jego okrojona wersja Low Cost) zostało stworzone po to, aby ułatwić budowę rekwizytów filmowych, atrap broni, magicznych przedmiotów. W zamyśle shield ten ma ułatwić stworzenie wszystkiego co reaguje na ruch, wydaje dźwięki, świeci na kolorowo i ma być interaktywne. Począwszy od plazmowych karabinów na ufoki, przez mistyczne laski magów po miecze świetlne z uniwersum Gwiezdnych Wojen.

Prop Shield vs Prop Shield Low Cost

Wersja Low Cost to okrojona wersja normalnego Prop Shielda. Brakuje w niej czujników ruchu 10 DOF: 6-osiowego akcelerometru z magnetometrem, 3-osiowego żyroskopu oraz czujnika ciśnienia i temperatury.

W obu wersjach znalazło się miejsce dla:

• 2W wzmacniacza audio - wystarczy podłączyć niewielki głośnik i już możemy cieszyć się doskonałej jakości dźwiękiem
• Szybkiego sterownika LED - pozwala na sterowanie szybkimi diodami APA102 / Dotstar. Dzięki szybkim 5V buforom możliwe jest błyskawiczne sterowanie adresowalnymi diodami LED. Działa również z wolniejszymi WS2812B.
• 8 MB pamięci flash - można w niej przechowywać obrazy, dźwięki, zapisywać dane z czujników, itp

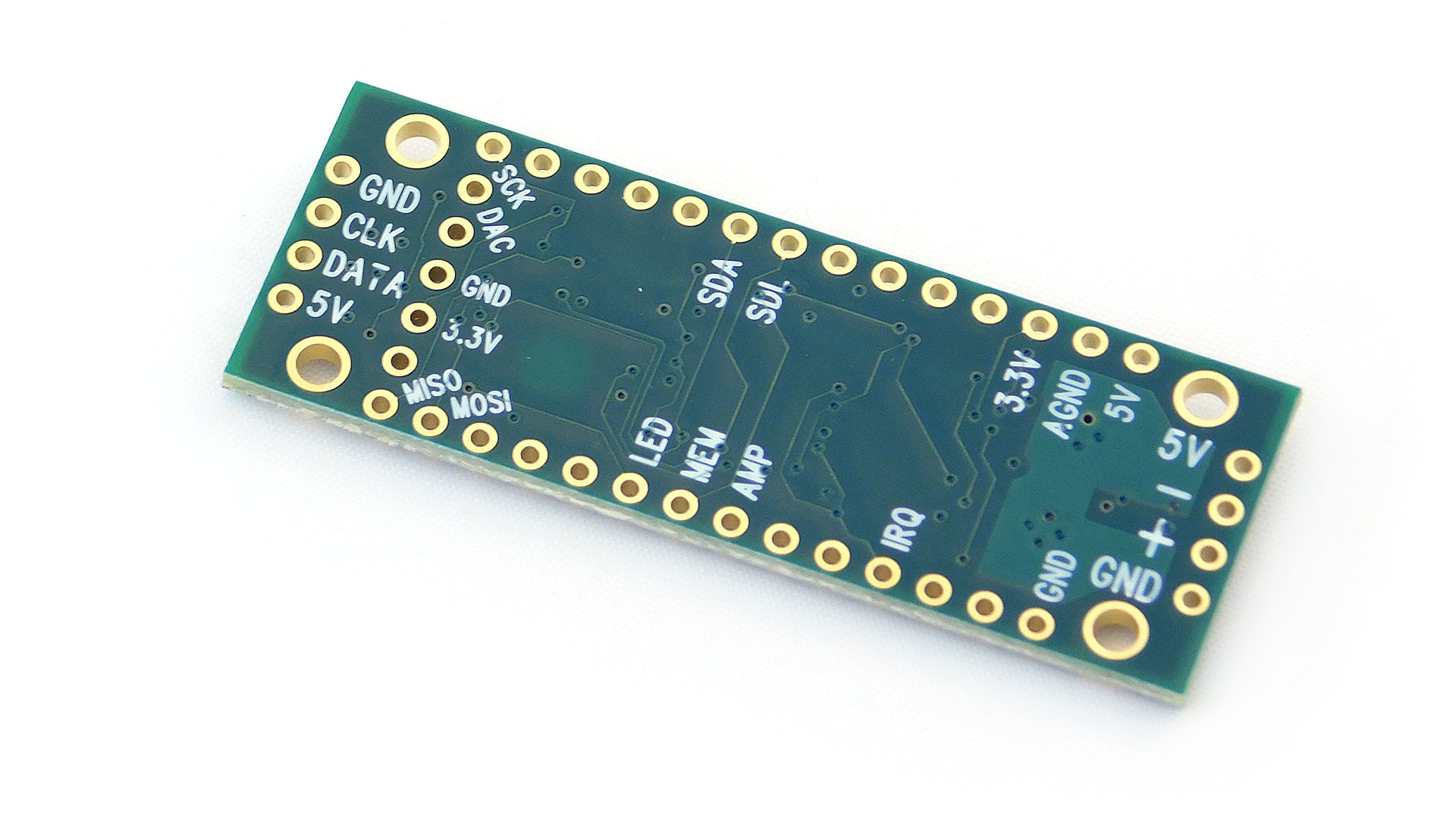

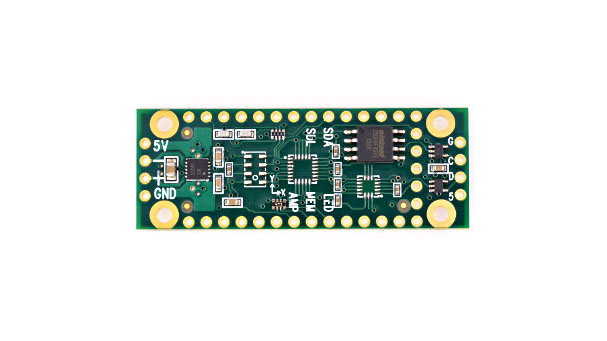

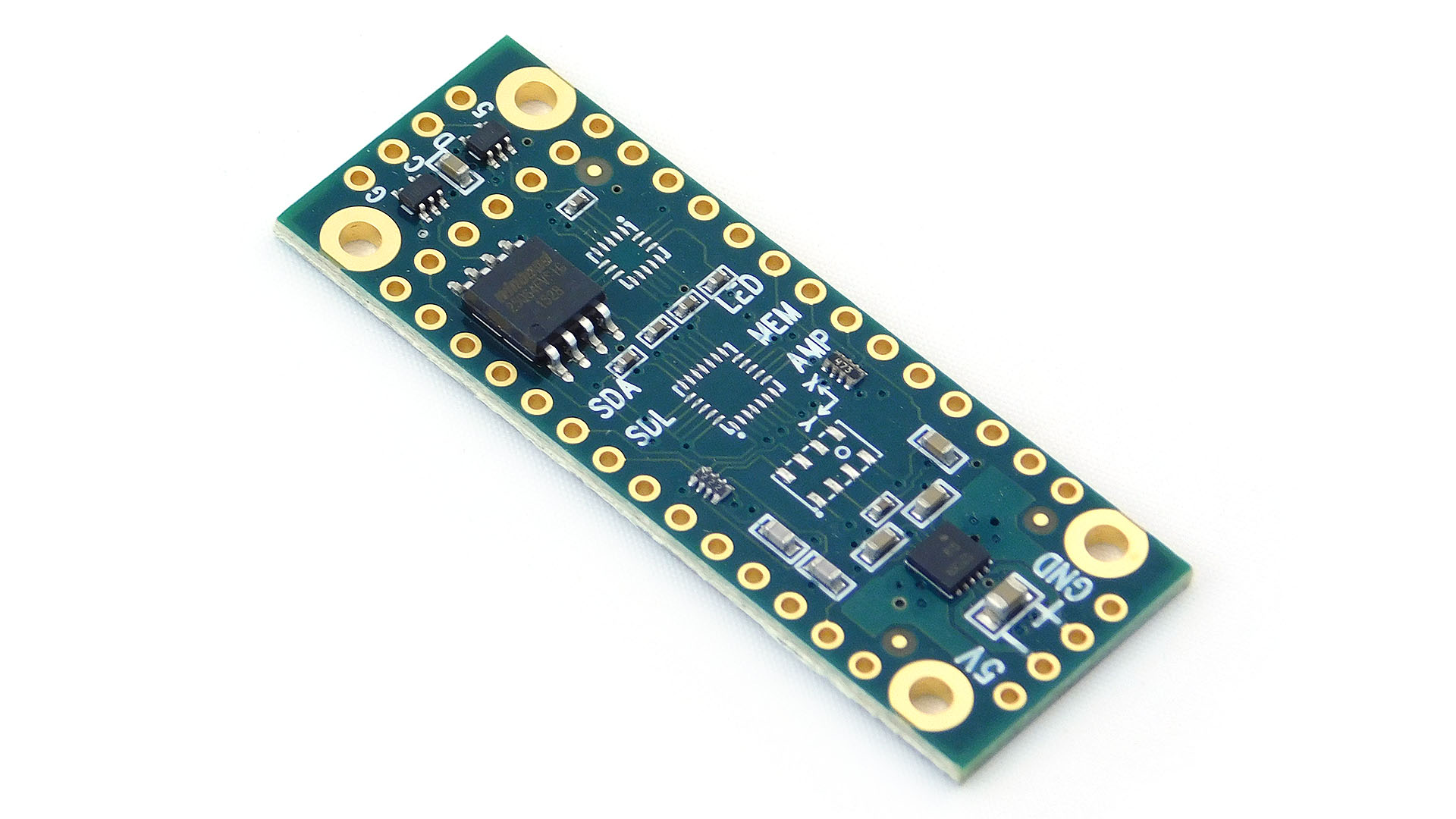

Prop shield jest kompatybilny z Teensy 3.2 / Teensy LC. Jest od nich nieco dłuższy. Posiada otwory montażowe oraz miejsce na podłączenie zasilania, głośników i diod LED.

Specyfikacja:

• Wzmacniacz audio: LM48310
• Moc wzmacniacza: 2.6W mono klasa D
• Pamięć flash: W25Q64FV Serial Flash Memory
• Rozmiar pamięci flash: 64 Mbit (8 MB)
• Bufor diod LED: 2 układy SN74AHCT1G08

Linki:

• Strona produktu Prop Shield na PJRC
• Strona produktu Prop Shield Low Cost na PJRC
• Strona produktu Prop Shield Low Cost na SparkFun
• OpenSaber - projekt otwarto-źródłowego miecza świetlnego opartego o Teensy 3.2 i Prop Shield
