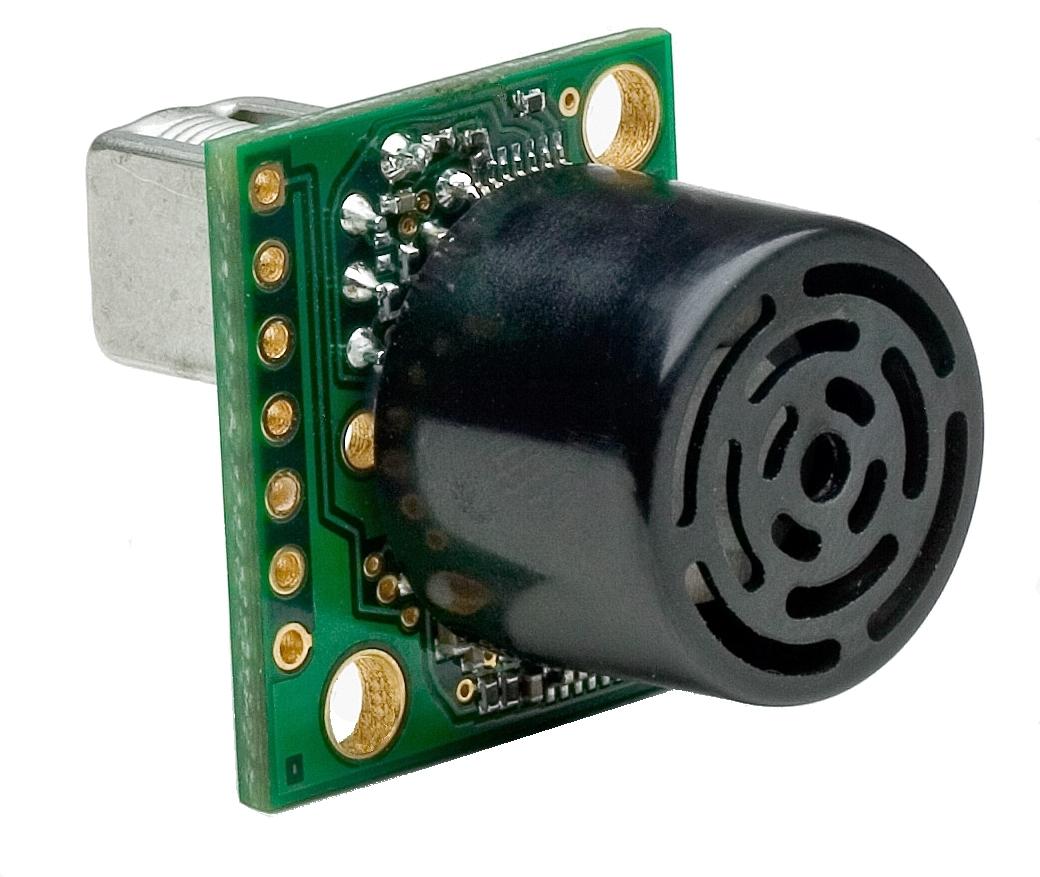

Ultradźwiękowy czujnik odległości XL-MaxSonar-AE0 [MB1300]

Ultradźwiękowy czujnik XL-MaxSonar-AE0 (MB1300) jest czujnikiem działającym w zakresie od 0 do 7.68 m (768 cm). Praktycznie brak martwej strefy - przedmioty w odległości mniejszej niż 20 cm zostaną wykryte, ale odczyt odległości będzie 20 cm. Posiada szeroką wiązkę. Zasilanie od 3.3V do 5.5V, pobór prądu 3.4 mA (średnio).

Czujnik oferuje odczyt w następujący sposób:

• wyjście analogowe z krokiem napięcie zasilania/1024 na 2 cm
• wyjście szeregowe (serial) z sygnałem wysokim na poziomie napięcia zasilania
• wyjście AE - analog envelope czyli rzeczywisty przebieg sygnału

Jest to czujnik bliźniaczy do MB1360 różni się tym, że ma mniejszy zasięg (7.68 m vs 10 m).

Czujnik dokonuje autokalibracji w zakresie temperatury i szumu tła. Działa na częstotliwości 42 kHz. Fizyczne rozmiary czujnika - 20 mm x 22 mm x 25 mm (mieści się w takim prostopadłościanie). Czujnik przeznaczony jest do pracy w pomieszczeniach zamkniętych. Temperatura pracy 0 - 65 °C. Szczegółowy datasheet w sekcji ‘Pliki’.

Opis jak zbudować prosty sonar podpięty do Arduino.

Opis czujnika na stronach Maxbotix
