Ultradźwiękowy czujnik odległości XL-MaxSonar-AEL0 [MB1360]

Kod:
MXB-413
Waga: Help
8 g
Dostawca:

10m zasięgu, wyjście analogowe, szeregowe, AE - analog envelope

W magazynie Help 6

PLN 247,00
PLN 200,81 bez VAT
Ile sztuk? Rabat Cena za szt
1 247,00
10+ 5,00 % 234,65
20+ 10,00 % 222,30
50+ 15,00 % 209,95
100+ 20,00 % 197,60
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

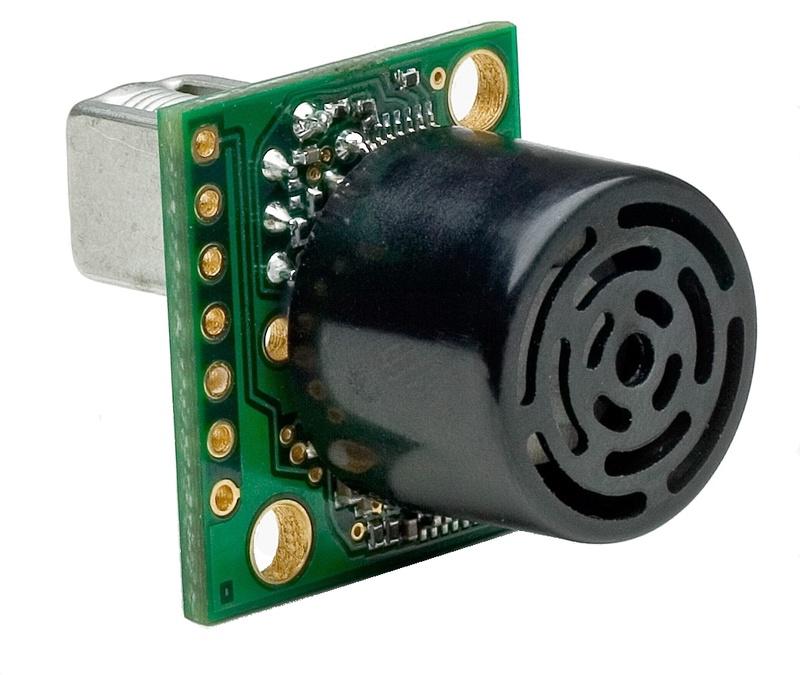

Ultradźwiękowy czujnik XL-MaxSonar-AEL0 (MB1360) jest czujnikiem działającym w zakresie od 0 do 10 m (1068 cm). Praktycznie brak martwej strefy. Przedmioty w odległości mniejszej niż 1 mm od czoła czujnika mogą zostać nie wykryte (czyli jeżeli coś przykryje czujnik to może to zostać nie wykryte). Przedmioty w odległości mniejszej niż 25 cm zostaną wykryte, ale odczyt odległości będzie 25 cm. Posiada szeroką wiązkę. Zasilanie od 3.3V do 5.5V, pobór prądu 3.4 mA (średnio).

Czujnik oferuje odczyt w następujący sposób:

  • wyjście analogowe z krokiem napięcie zasilania/1024 na 2 cm
  • wyjście szeregowe (serial) z sygnałem wysokim na poziomie napięcia zasilania
  • wyjście AE - analog envelope czyli rzeczywisty przebieg sygnału

Jest to czujnik bliźniaczy do MB1260 różni się tym, że ten ma wyjście AE, MB1260 ma zamiast tego wyjście PWM.

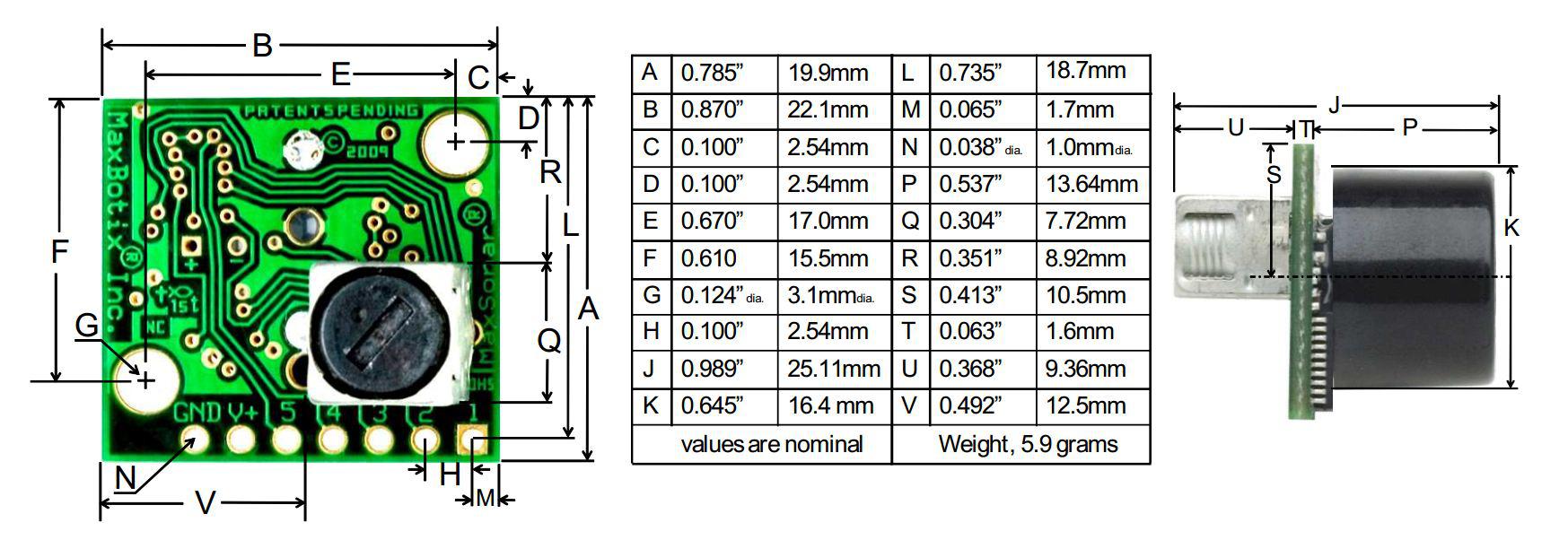

Czujnik dokonuje autokalibracji w zakresie temperatury, wilgotności i szumu tła. Działa na częstotliwości 42 kHz. Fizyczne rozmiary czujnika - 20 mm x 22 mm x 25 mm (mieści się w takim prostopadłościanie). Czujnik przeznaczony jest do pracy w pomieszczeniach zamkniętych. Temperatura pracy 0 - 65 °C. Szczegółowy datasheet w sekcji ‘Pliki’.

Opis jak zbudować prosty sonar podpięty do Arduino.

Pliki

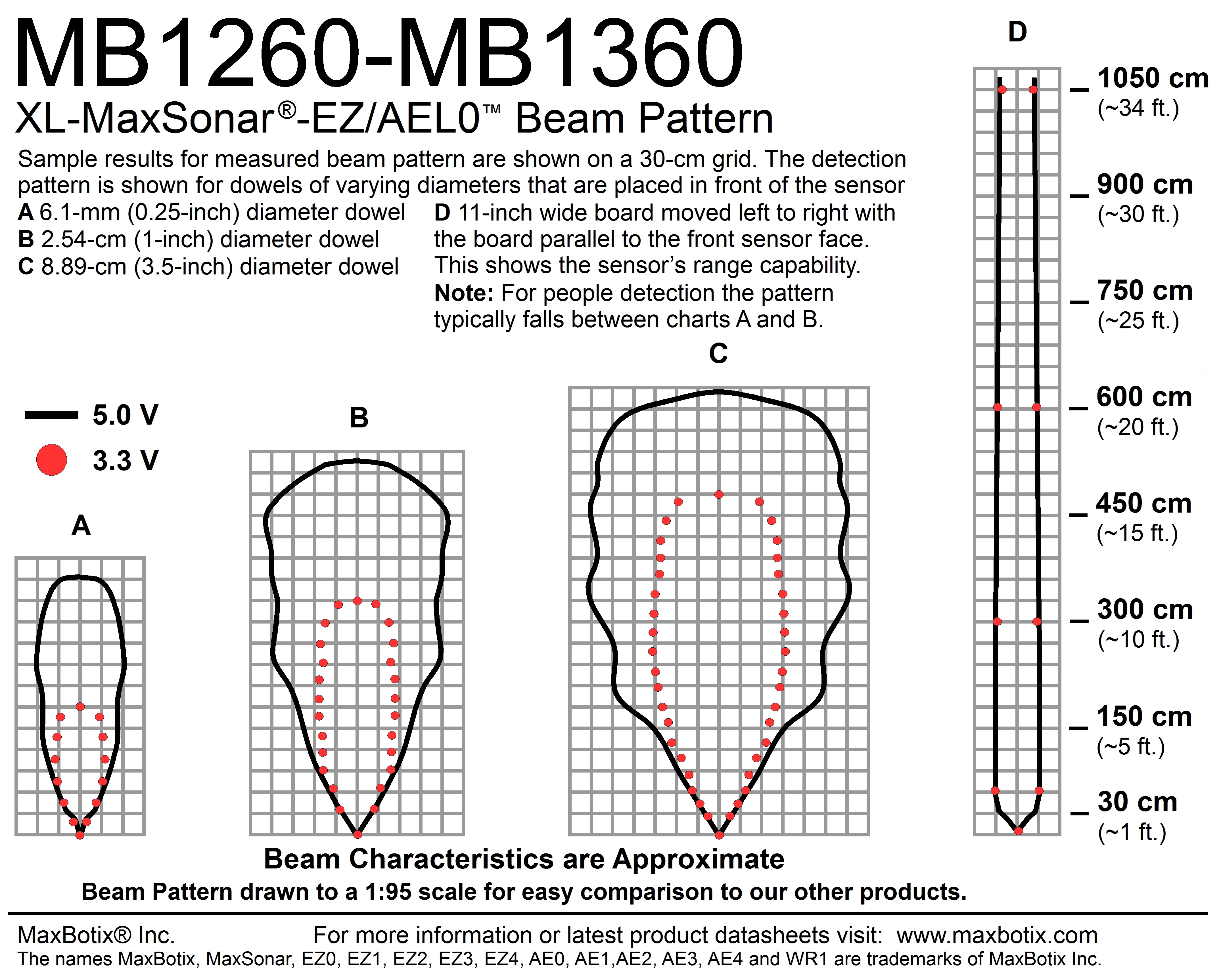

Charakterystyka wiązki
