UNO R3, ATmega328 SMD, CH340

Klony, wersje, różnice. Panie, po co komu tyle?

No jak się okazuje jednak jeden rodzaj dla wszystkich nie wystarcza. No to po kolei. Po pierwsze - od pandemii musimy się zmagać z różnymi nieprzewidzianymi zdarzeniami. Na rynku układów elektronicznych oznacza to konkretnie wzrost cen i braki dostępności.

I nagle, 100% klon Arduino UNO R3 zrobił się nieco droższy i okazuje się że szukanie oszczędności ma sens. Także zamiana ATmegi z wersji DIP na SMD oraz użycie powszechnie obecnie stosowanego CH340 (konwertera USB/Serial) zamiast uniwersalnego chipa ATmega16u2 pozwala zbić cenę.

Płytka nadal zachowuje zgodność z rozszerzeniami - ma złącza i rozmiar zgodny z R3.

Na razie same zalety. Co powoduje, że klon zgodny w 100% czymś się różni? Montaż THT, razem z użytą podstawką oznacza, że w razie jakiegoś nieszczęścia możliwa jest wymiana samego procesora zamiast całej płytki. Mimo kłopotów z dostępnością ATmeg328 w obudowie DIP, jednak to jest pewna przewaga “100%” klona nad wersją SMD.

Druga różnica to konwerter USB/Serial. CH340 użyty w tej wersji, jest specjalizowanym układem robiącym konwersję USB/UART. W tak zwanym “100%” klonie tą funkcjonalność zapewnia uniwersalny ATmega16u2. Skoro o jego funkcjonalności decyduje wgranie na nim oprogramowanie, to moduł z ATmega16u2 można przeprogramować - wtedy np UNO może po podłączeniu do komputera zgłosić się jako myszka albo klawiatura. CH340 tego nie pozwala

W skrócie: Wersja SMD oznacza:

• trudniej wymienić procesor jeśli zostanie uszkodzony
• nie ma możliwości zmiany typu urządzenia jako które pojawia się po podłączeniu do komputera

Na korzyść wersji SMD jeszcze można zapisać dodatkowe pola lutownicze z wyprowadzonymi sygnałami. Wszystkie złącza oprócz gniazd żeńskich mają miejsce na wlutowanie obok goldpina. Nie dość, że każde wejście/wyjście jest podwojone to przewody F-F zwykle dają lepsze (trudniej rozłączalne) połączenie niż M-M.

Ponadto na płytce znalazło się miejsce na 3 4-ro pinowe złącza w których wyprowadzono:

• TX, RX, 5V, GND
• SCL, SDA, 5V, GND
• 3.3V x 2 oraz GND x 2

Dodatkowe wyprowadzenia często się przydają. Zwłaszcza dodatkowe piny z zasilaniem i masą…

Specyfikacja:

• Procesor ATMega328
• Konwerter USB/Serial - CH340
• Napięcie pracy: 5V
• Zew. napięcie zasilania (zalecane): 7-12V
• Zew. napięcie zasilania (min/max): 6-20V
• Wyjścia cyfrowe I/O: 14
• Ilość wyjść cyfrowych z obsługą PWM: 6
• Ilość wejść cyfrowych: 6
• Wydajność prądowa na pin I/O: 20 mA
• Wydajność prądowa na pin 3.3V: 50 mA
• Pamięć flash: 32 KB (ATmega328P) z czego około 0.5 KB zużywa bootloader
• Pamięć SRAM: 2 KB (ATmega328P)
• Pamięć EEPROM: 1 KB (ATmega328P)
• Częstotliwość pracy: 16 MHz

W zestawie:

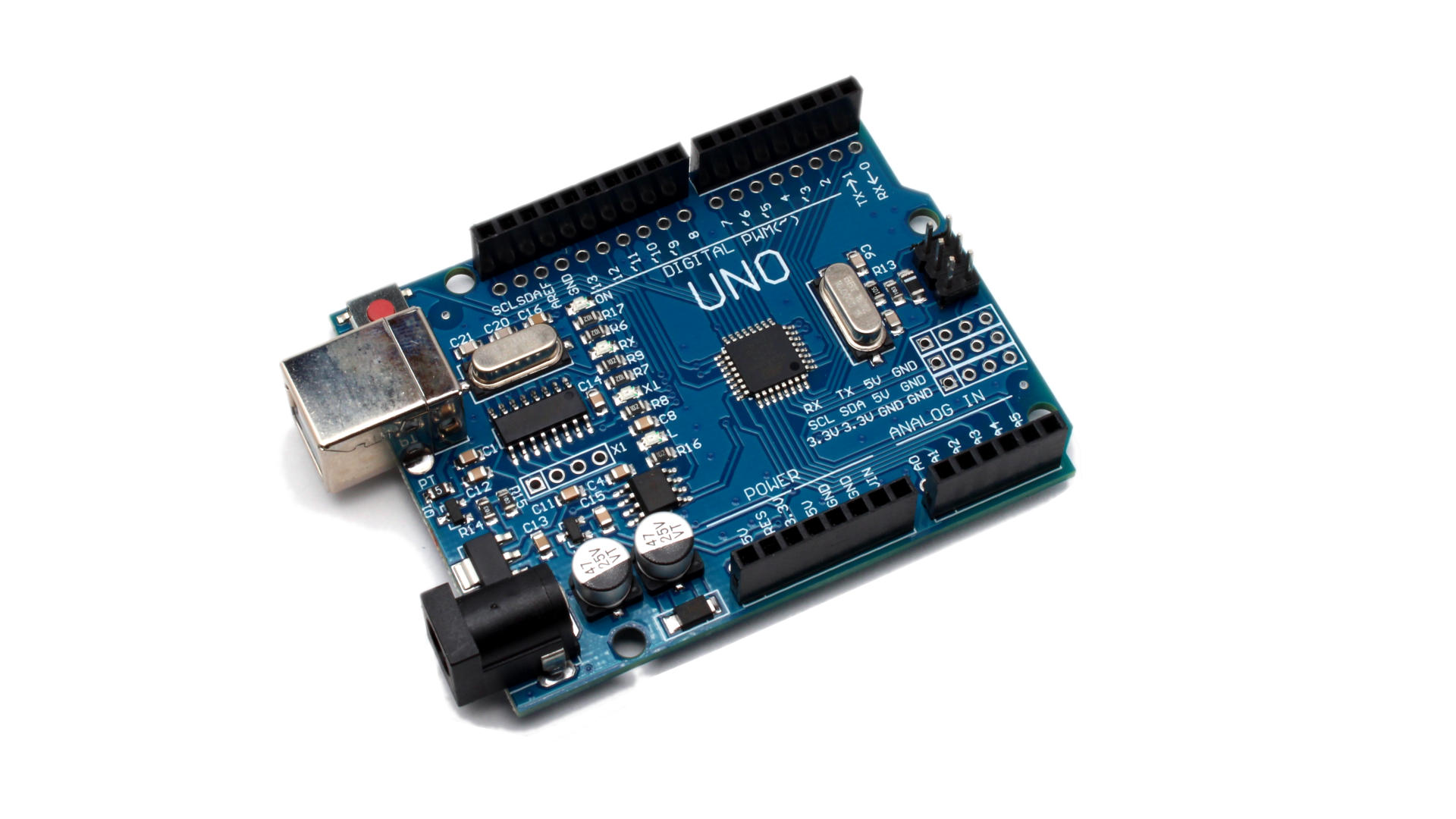

• płytka UNO R3 SMD
• goldpin 1x40
