Muszelka mniejsza niż kijek

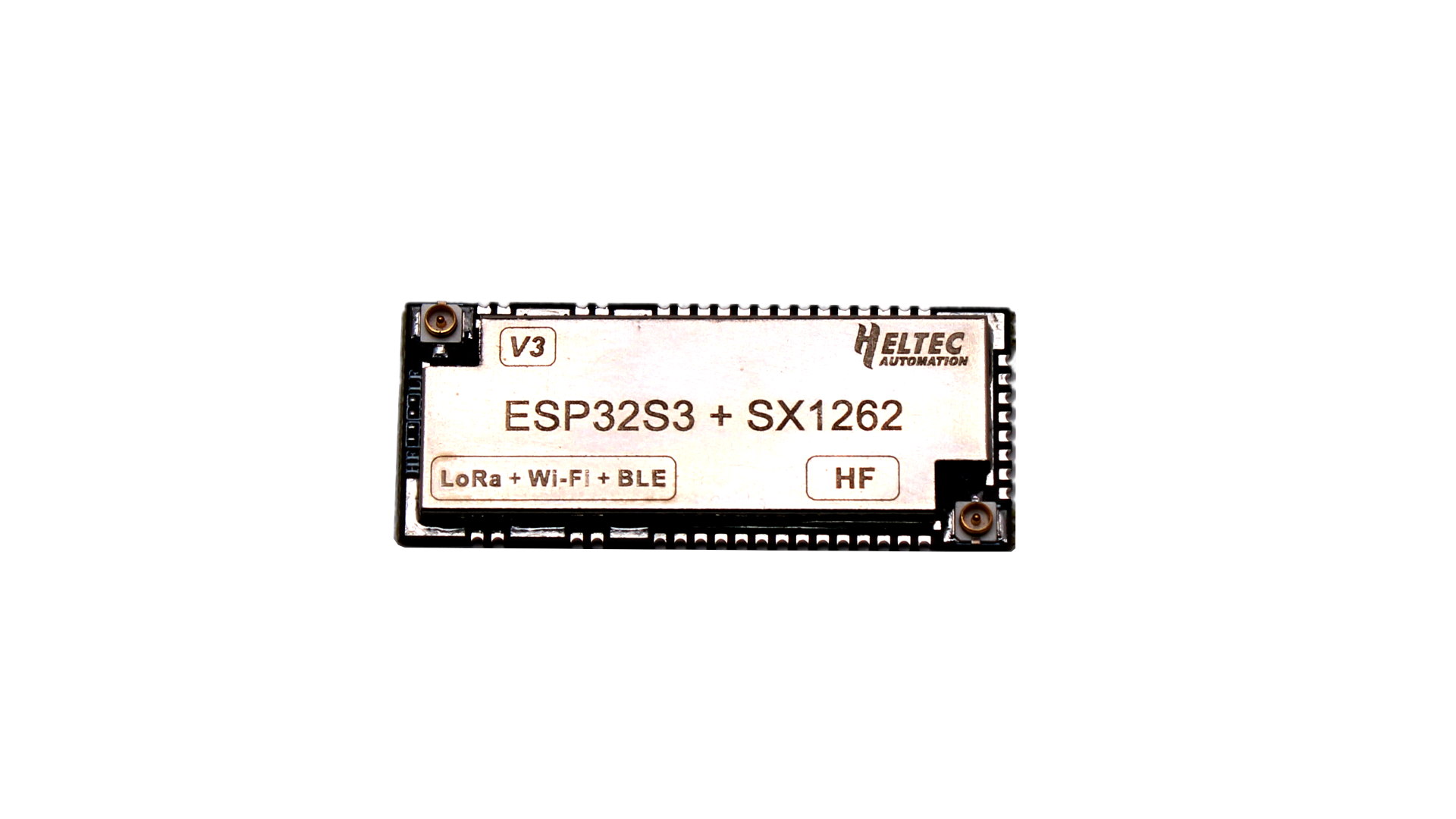

Ale osochosi? Heltec Wireless Stick to wspaniały układ do budowania urządzeń korzystających z LoRaWAN. Przyjazny w prototypowaniu dzięki złączu USB, wyprowadzeniami w formie pinów o standardowym rastrze 2.54 mm. Ale jak już masz gotowy prototyp i chciałbyś zrobić jakieś urządzenie które będzie mniejsza i nie będzie oznaczać korzystania z montażu THT (każdy kto zrobił swoje urządzenie wie jak to komplikuje i podraża proces produkcji) to Heltec przygotował Wireless Shell - mniejszą wersję Wireless Sticka.

Co mają wspólne - procesor i układ radiowy - czyli ESP32-S3 oraz radio SX1262. Czego nie ma Shell - nie ma układu kontroli ładowania baterii LiPo oraz złącza USB. Oraz nie ma rozmiarów - Shell to tylko 39mm x 16mm. W porównaniu z 58mm x 22.5mm Sticka to jest wielka (nomen omen) różnica.

No i Shell nie ma tych wystających złącz goldpin. Spód jest płaski, równy, pokryty tylko napisami. Pola lutownicze pozwalają montować go w procesie SMD. Ha! Czego chcieć więcej!

Specyfikacja:

• Procesor: ESP32-S3FN8
• Układ radia LoRa: SX1262 (wersja 863 - 870 MHz)
• Rozmiary 38.4 mm x 16.1 mm x 2.8 mm

W zestawie:

• Moduł Wireless Shell V3
• antena typu sprężynka
