Wodoodporny czujnik temperatury z DS18B20 - interfejs OneWire 20m

Co tu mamy? Chciałoby się za wieszczem powiedzieć “długi, cętkowany, kręty”. No dobra, poleciałem, nie jest cętkowany, ale na pewno długi. 20 metrów! Jeśli potrzebujesz zmierzyć temperaturę daleko od mikrokontrolera, to trudno będzie pobić tego zawodnika!

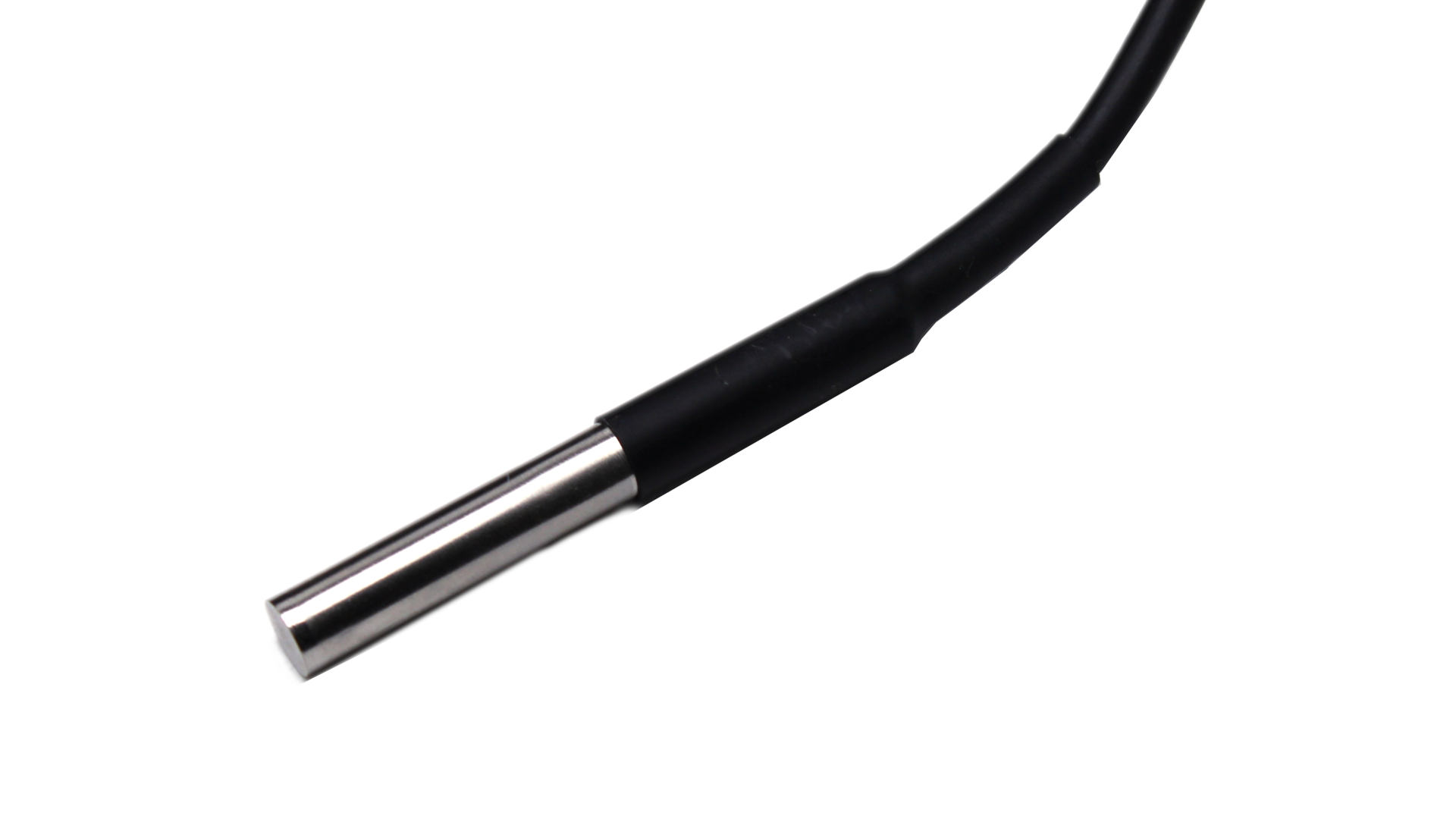

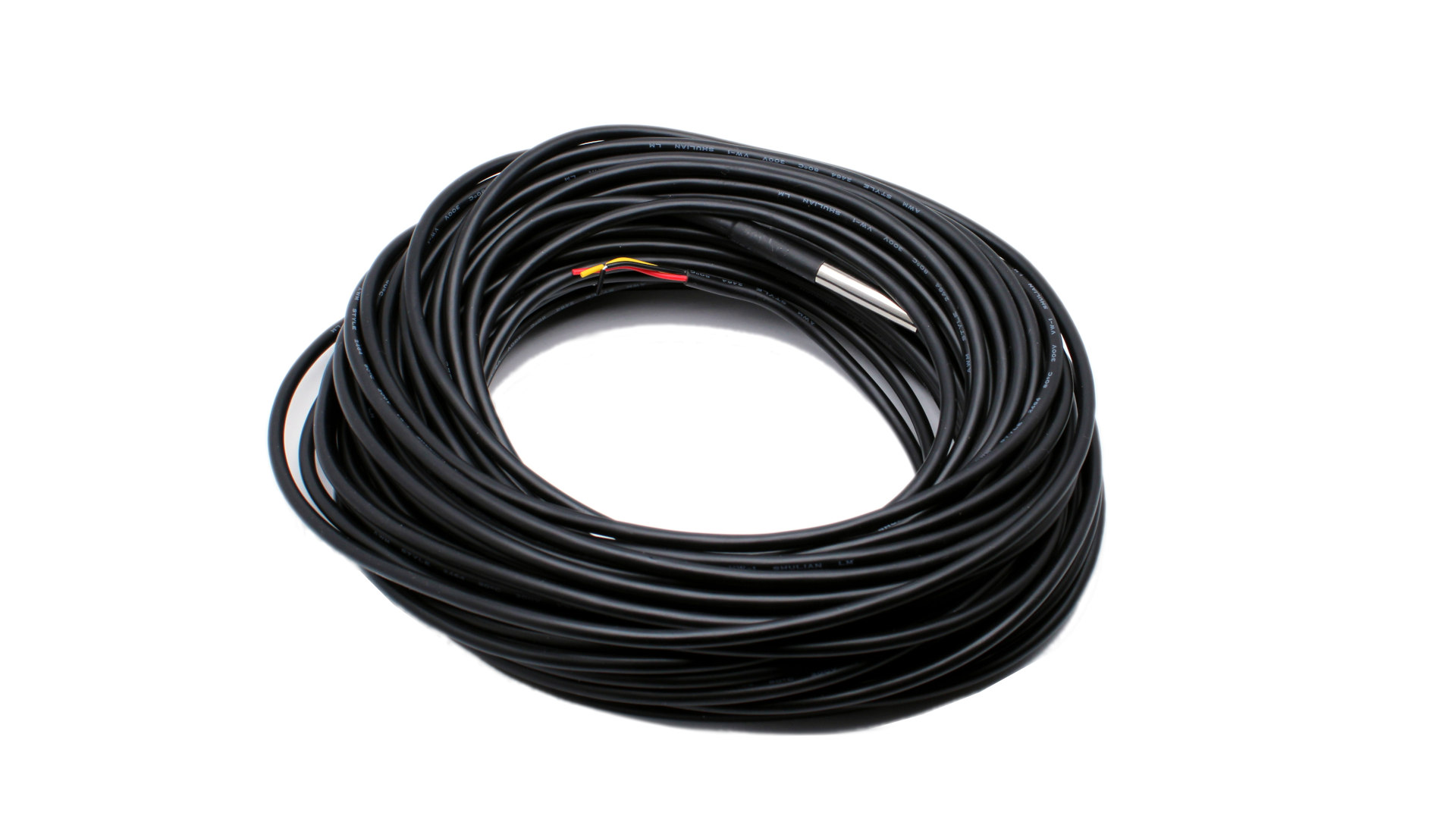

Kabel o długości 20m zakończony sondą z czujnikiem temperatury DS18B20. Całość wodoodporna. Gliza

Specyfikacja:

• Napięcie zasilania: od 3,0V do 5,5V
• Zakres pomiarowy: od -55 °C do 125 °C
• Dokładność pomiaru: +/- 0,5 °C
• Rozdzielczość: od 9 do 12 bitów

Do obsługi czujnika można wykorzystać bibliotekę, która znajduje się wraz z przykładowym kodem na Akademii Nettigo.

Kolorystyka kabli:

• czarny - masa
• czerwony - Vcc
• żółty - sygnał

Zamienniki, klony i podróbki - jak żyć Panie Premierze?
Na rynku roi się od kiepskich klonów DS18B20. Pośród podrobionych czujników i marnej jakości zamienników sprzedawanych jako oryginały, bardzo łatwo możesz natrafić na takie, które nie dość, że nie spełniają specyfikacji, to na dodatek nie pracują w trybie pasożytniczym. Jest to szczególnie problematyczne przy wodoodpornych czujnikach z kablem, gdzie układ jest zalany żywicą w metalowej gilzie i fizycznie nie ma nieinwazyjnego sposobu na inspekcję optyczną.
Sposób na sprawdzenie i klasyfikację czujników
Ale jeżeli czegoś nie można obejrzeć, to nie znaczy, że nie ma innych sposobów na sprawdzenie co jest w środku. Sprzedawane przez nas czujniki testujemy skryptem, którego autorem jest Chris Petrich. Skrypt pozwala dokładne na sprawdzenie parametrów i sklasyfikowanie czujników. Jest dla nas priorytetem aby czujniki które opisaliśmy jako DS18B20 faktycznie nimi były. Miewamy w sprzedaży też bardzo dobrej klasy zamienniki (np: na QT18B20), ale jest to wyraźnie zaznaczone w opisie produktu.
Kontrolujemy każde opakowanie zbiorcze
Sprawdzenie każdej jednej sztuki jest mało praktyczne. Proces ten zajmuje dużo czasu, co oznacza, że musielibyśmy sporo podnieść cenę czujników. W każdej dostawie przychodzi do nas wiele paczek zbiorczych, w których znajduje się od 10 do 50 czujników. W każdej takiej paczce przeprowadzamy wyrywkową kontrolę. Zakładamy, że nikt w fabryce nie pomieszał czujników w obrębie jednej paczki - to raczej się nie zdarza. W ten sposób z dużą pewnością możemy twierdzić, że wiemy co sprzedajemy.

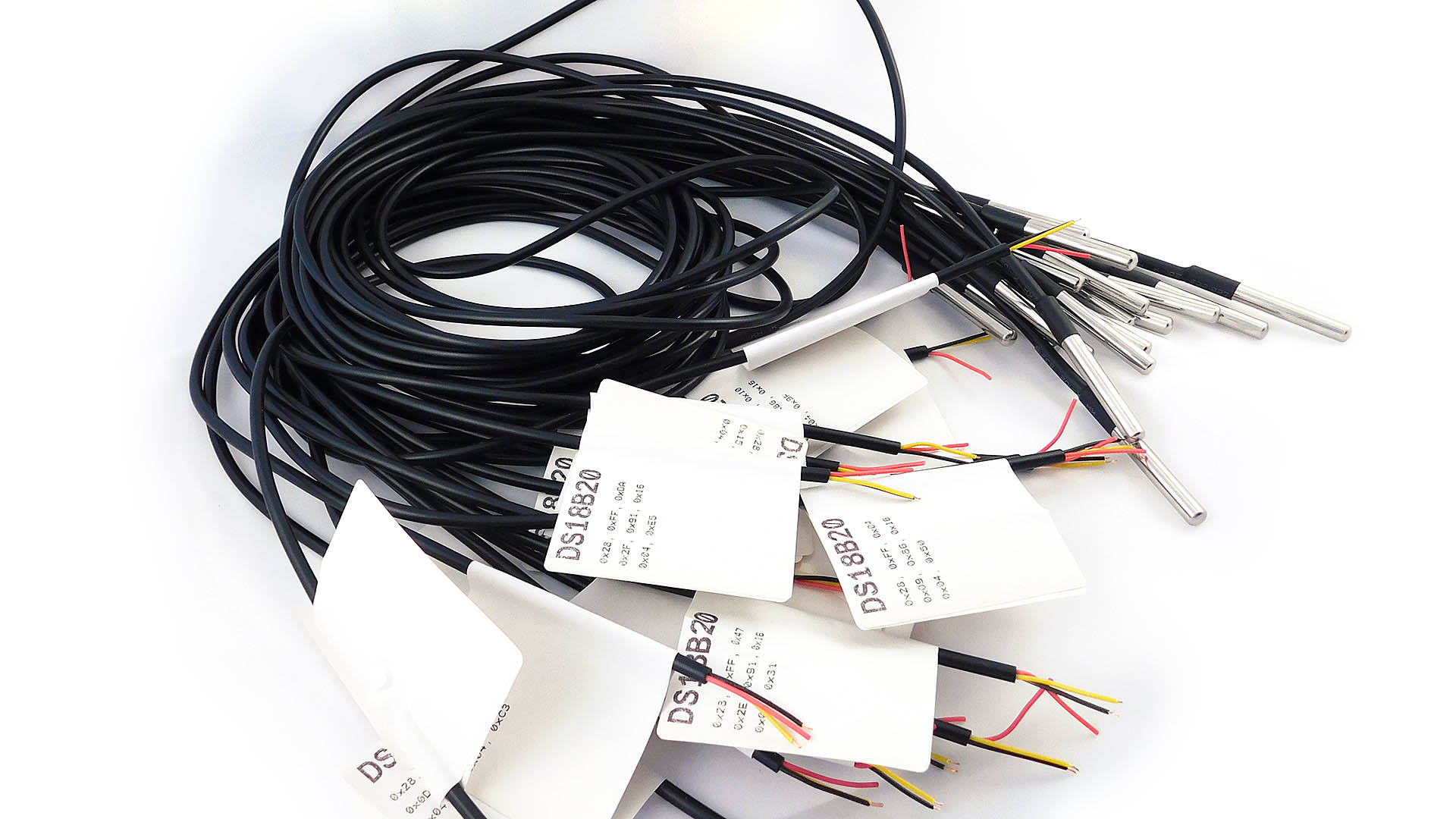

Opcjonalna usługa sprawdzenia adresu czujnika

Jeżeli potrzebujesz czujnika DS18B20 ze znanym adresem - możemy sprawdzić go za Ciebie. Wystarczy do koszyka oprócz czujnika dodać usługę sprawdzenia adresu, a czujnik otrzymasz z naklejoną etykietą.
