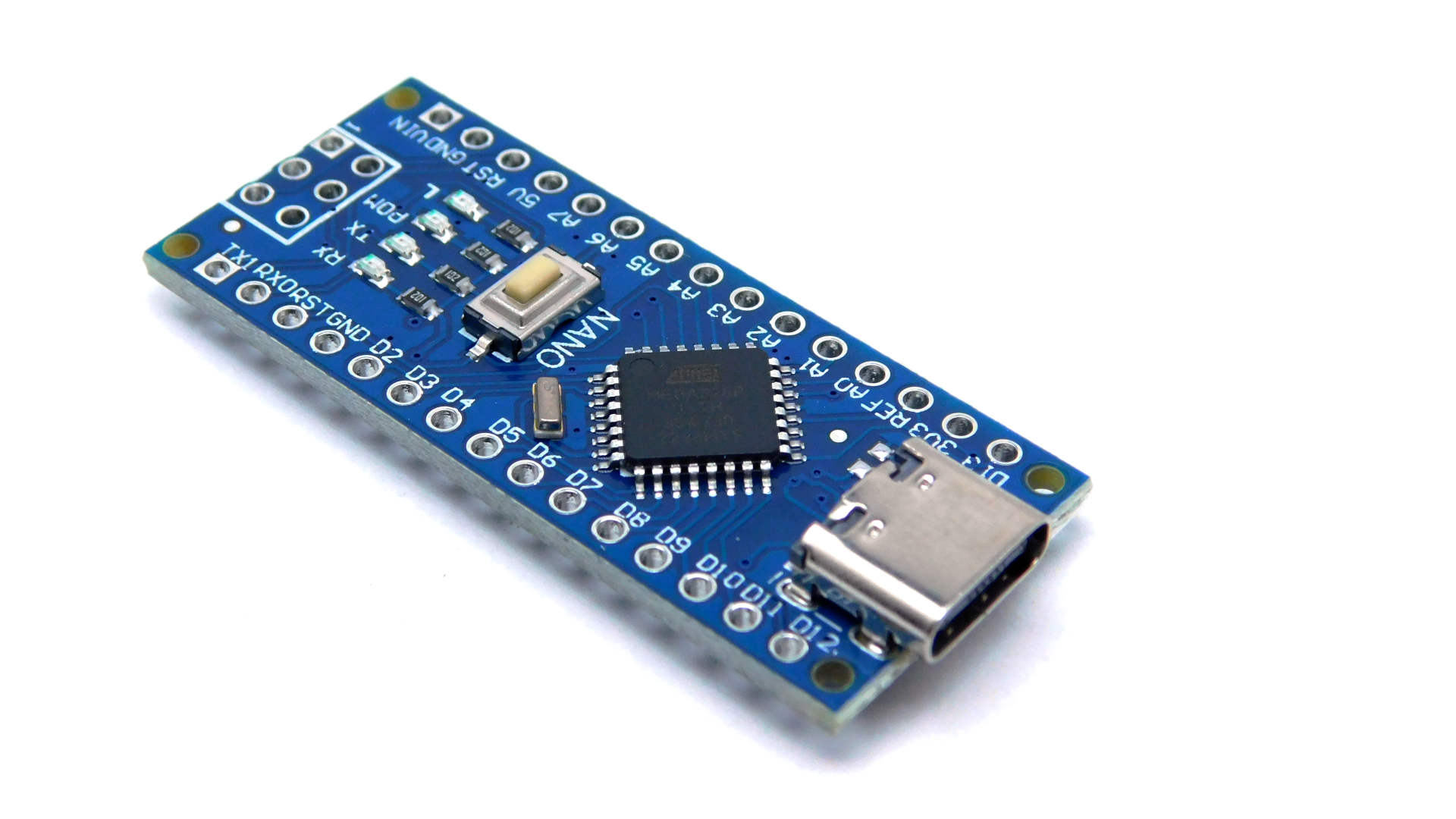

Wysokiej jakości klon Arduino Nano, USB-C, fabrycznie pakowany

Wygląda jak dobrze nam znane, już od wielu lat Nano v3. Klon, jak klon, ale… to złącze! To jest najistotniejsza różnica w porównaniu z klonem Arduino Nano v3.

Występujące w Nano złącze mini USB jest w okolicach roku 2022 już rzadko spotykane. Teraz prawie każdy ma pod ręką kabel USB C. A dzięki planom UE, to już niedługo wszyscy będą mieli tylko takie. Aby uprościć Wam nieco życie - wprowadzamy klony Arduino Nano v3, ze złączem USB C.

Trochę się namnożyło nam wariantów Nano, więc tutaj małe zestawienie:

Arduino Nano

Programowanie:

W porównaniu ze znanym już klonem Nano, płytka różni się jeszcze jednym szczegółem - bootloaderem. Fabrycznie mają wgrany tak zwany nowy bootloader. Bootloader w tej wersji zajmuje mniej pamięci w porównaniu do wersji poprzednich. Gdyby więc odpowiednio ustawić fusebity możemy potencjalnie otrzymać więcej miejsca na nasz program. Potencjalnie - bo póki co definicje płytek pozostały bez zmian.

Najważniejszą zmianą i jednocześnie zaletą jest wyższa prędkość transmisji - nowy bootloader pracuje na 115200, w odróżnieniu od starego, który wyciągał jedynie 57600. Dla Ciebie będzie to znaczyło krótsze czekanie na wgranie się szkicu. Przy małych różnica nie jest odczuwalna, ale przy już 16 kB kodu - poczujesz różnicę!

Pamiętaj aby podczas programowania jako procesor wybrać ATmega328P. Płytki ze starszym bootloaderem programujemy wybierając opcję “ATmega328P (Old Bootloader)”.

Ponieważ obecnie coraz trudniej o kabel mini USB mamy w ofercie również inne klony Arduino Nano z innymi złączami (albo z innym bootloaderem).

W zestawie:

• płytka, klon Arduino Nano v3
• zestaw goldpinów do wlutowania:
  • 2 x 1x15
  • 1 x 2x3

Specyfikacja:

• Procesor ATmega328P
• Botlooader Arduino (tzw nowy)
• złącze USB C
• Napięcie zasilania: 5 - 12 V (regulator napięcia AMS1117)
• Logika: 5V
• Maksymalna częstotliwość pracy: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB (z czego 2 KB zajmuje bootloader)
• Pamięć EEPROM: 1 kB
• Porty GPIO: 14
• Wyjścia PWM: 6
• Wejścia analogowe ADC: 8
• Obsługa interfejsów: UART, SPI, I2C
• Wymiary płytki: 43 x 18 mm
