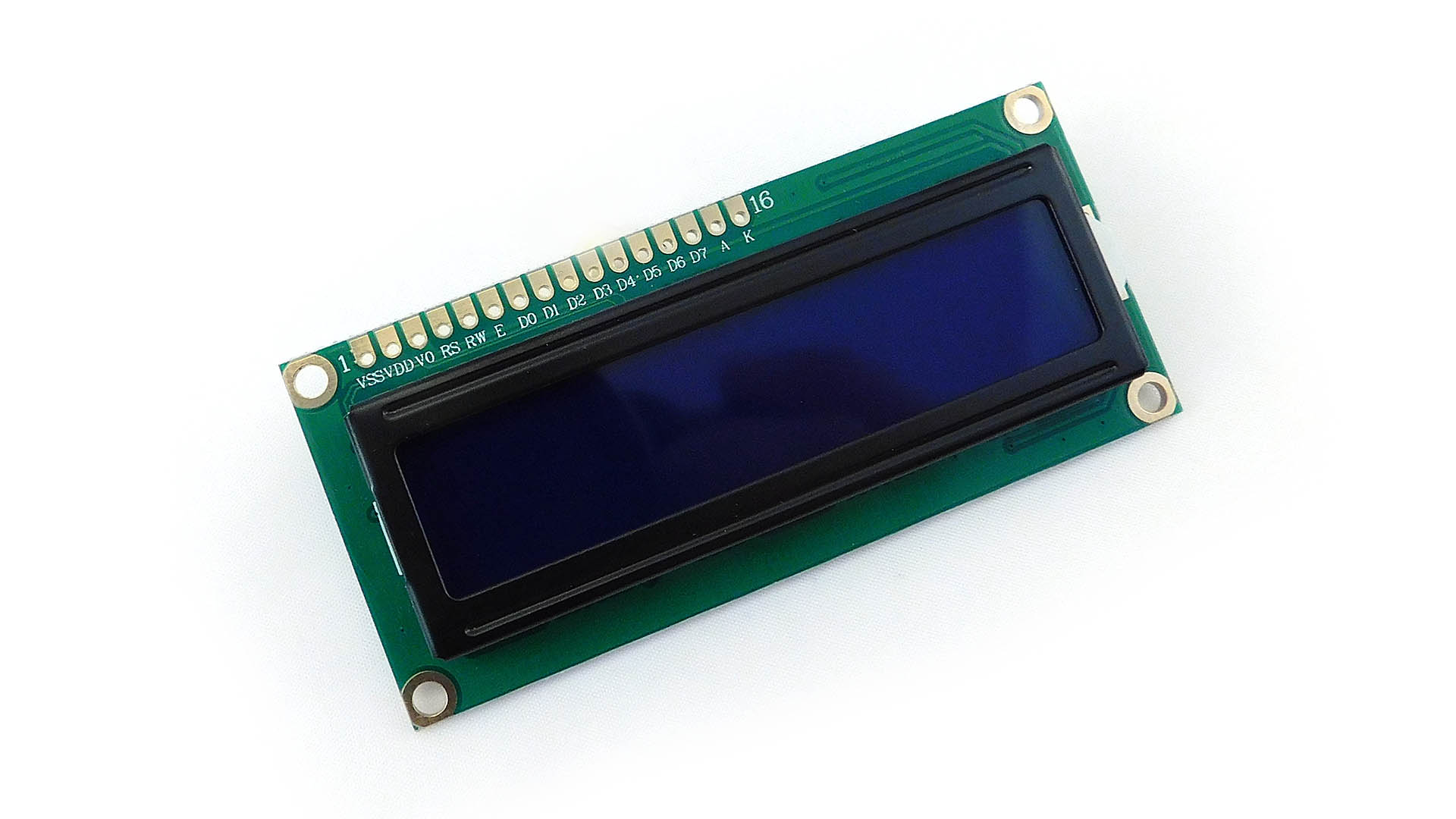

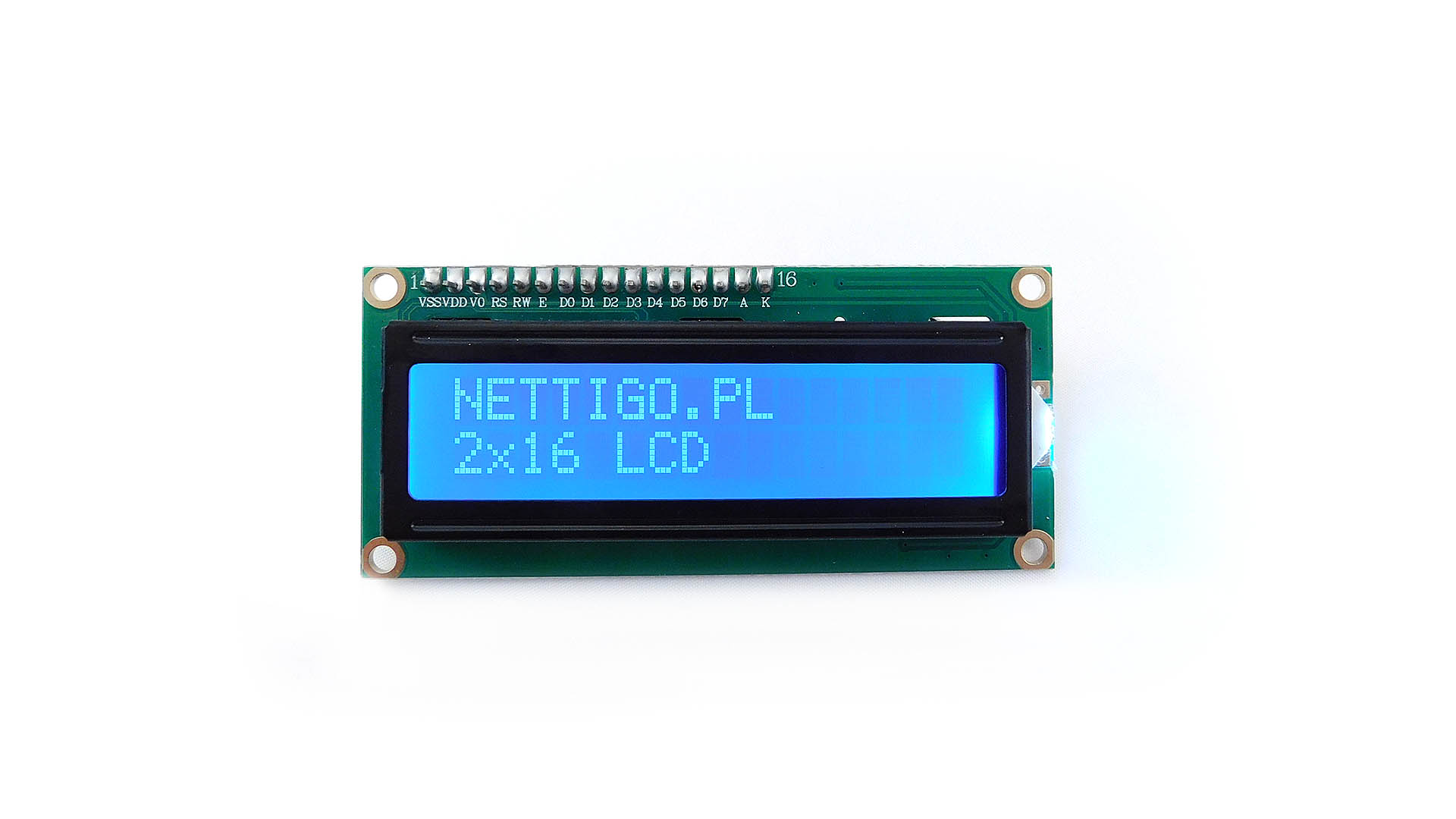

Wyświetlacz znakowy 2x16 znaków z białym podświetleniem i niebieskim tłem.
W magazynie 270
Ile sztuk? | Rabat | Cena za szt |
---|---|---|
1 | 9,90 | |
5+ | 8,00 % | 9,11 |
10+ | 12,00 % | 8,71 |
25+ | 16,00 % | 8,31 |
100+ | 20,00 % | 7,92 |
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto. |
Najpopularniejszy typ wyświetlacza LCD w naszej ofercie. Jest tani, niezawodny i co najważniejsze łatwy w użyciu. Może wyświetlić dwie linie po 16 znaków. Zbudowany został w oparciu o kontroler zgodny z HD44780, co w praktyce oznacza, że jest obsługiwany przez bibliotekę LiquidCrystal w Arduino.
W ofercie mamy również wersję zielono/czarną oraz zestawy wyświetlaczy z wlutowaną drabinką goldpin i dołączonym potencjometrem. Użycie wyświetlacza zabiera przynajmniej 6 portów GPIO, dlatego dobrą alternatywą są wyświetlacze z konwerterem I2C, które potrzebują jedynie 2 GPIO.

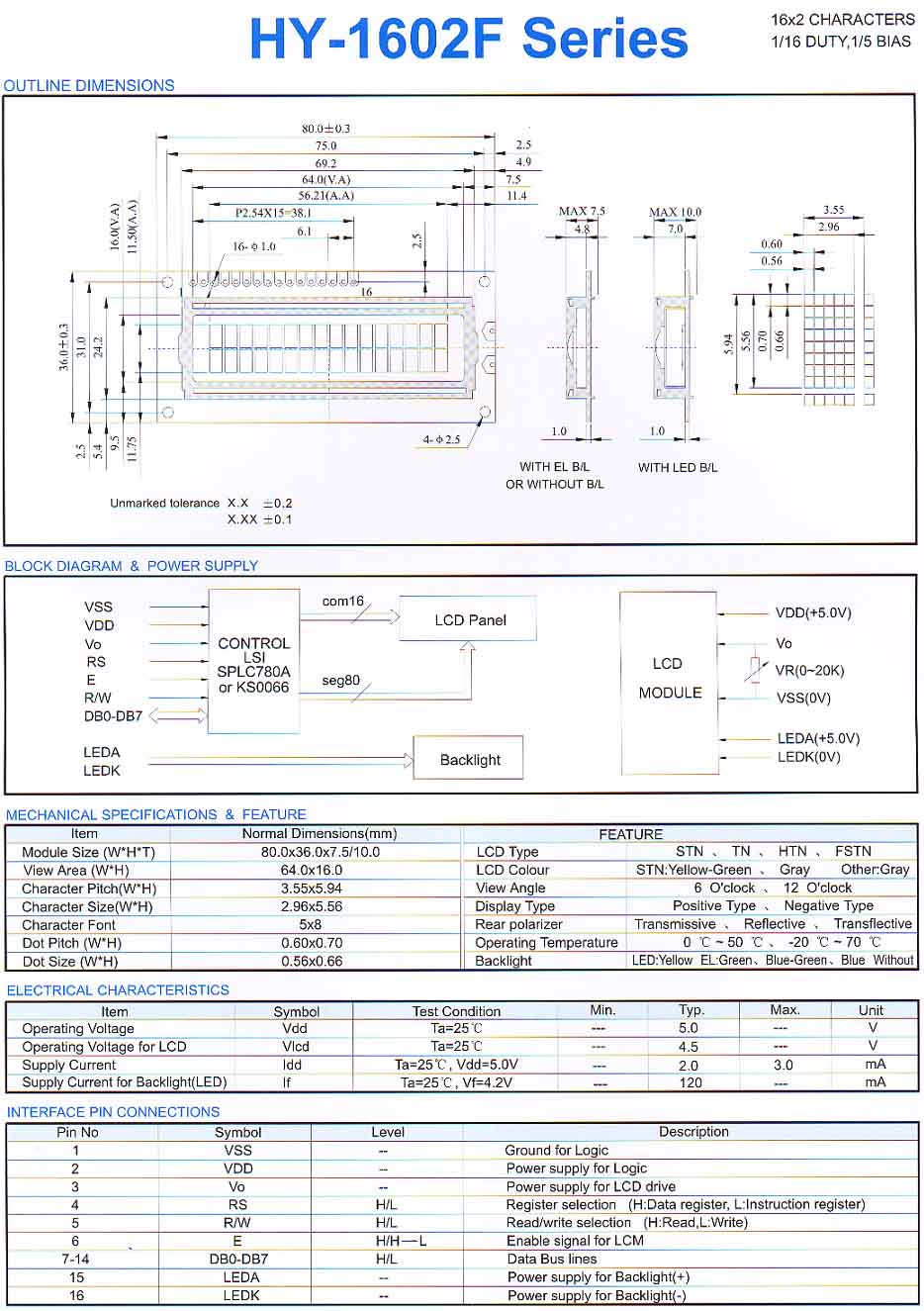

|Pin|Funkcja|Opis|Uwagi|
|–|–|:—-|:–|
|1|VSS|Masa||
|2|VDD|Zasilanie|+5V|
|3|V0|Kontrast||
|4|RS|Wybór rejestru wyświetlacza|NISKI
- rejestr instrukcjiWYSOKI
- rejestr danych|
|5|RW|Tryb odczytu/zapisu|NISKI
- odczytWYSOKI
- zapis|
|6|E|Enable - włącza zapis do rejestrów||
|7|DB0|Magistrala danych||
|8|DB1|Magistrala danych||
|9|DB2|Magistrala danych||
|10|DB3|Magistrala danych||
|11|DB4|Magistrala danych||
|12|DB5|Magistrala danych||
|13|DB6|Magistrala danych||
|14|DB7|Magistrala danych||
|15|A|Zasilanie podświetlenia|+5V|
|16|K|Masa podświetlenia||
Wyświetlacz jest obsługiwany przez bibliotekę LiquidCrystal w Arduino.
Wyświetlaczem opartym o HD44780 można sterować na kilka różnych sposobów:
My najczęściej używamy pierwszego sposobu - trybu 4-bitowego bez odczytu flagi zajętości. Ten sposób pozwala zaoszczędzić wyprowadzenia GPIO mikrokontrolera. Jest to co prawda okupione koniecznością stosowania dodatkowych programowych opóźnień (aby ominąć konieczność odczytu flagi zajętości), ale w większości przypadków nie stwarza to dodatkowych problemów.
Zaś wszędzie tam gdzie do dyspozycji mamy protokół I2C (TWI) stosujemy wyświetlacze z konwerterem I2C. W końcu do ich podłączenia potrzeba o 4 GPIO mniej.
