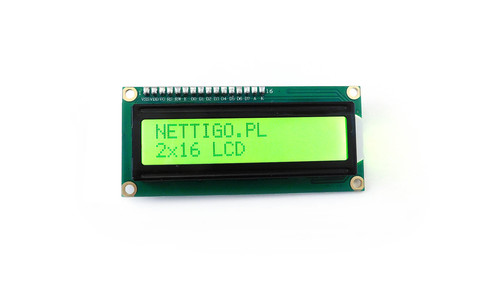

Wyświetlacz LCD 2x16 zielony 1602A

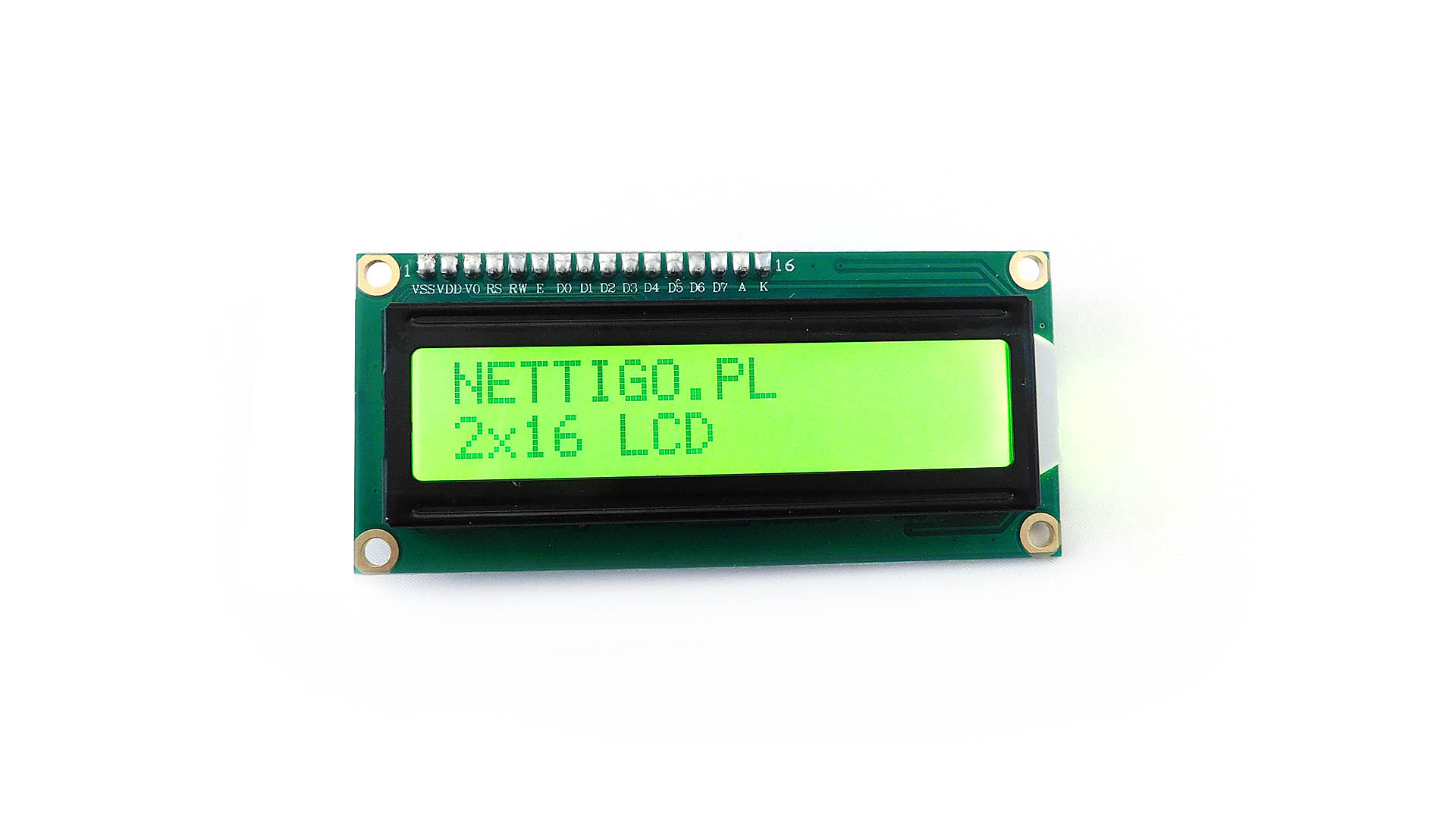

Wyświetlacz LCD 2x16 znaków zielono/czarny

Najpopularniejszy typ wyświetlacza LCD w naszej ofercie. Jest tani, niezawodny i co najważniejsze łatwy w użyciu. Może wyświetlić dwie linie po 16 znaków. Zbudowany został w oparciu o kontroler zgodny z HD44780, co w praktyce oznacza, że jest obsługiwany przez bibliotekę LiquidCrystal w Arduino.

W ofercie mamy również wersję niebiesko/białą oraz zestawy wyświetlaczy z wlutowaną drabinką goldpin i dołączonym potencjometrem. Użycie wyświetlacza zabiera przynajmniej 6 portów GPIO, dlatego dobrą alternatywą są wyświetlacze z konwerterem I2C, które potrzebują jedynie 2 GPIO.

Specyfikacja:

• Napięcie zasilania: 5V
• Pobór prądu przez wyświetlacz: 2 - 3 mA
• Pobór prądu przez podświetlenie: 120mA
• Typ: znakowy wyświetlacz ciekłokrystaliczny
• Ilość znaków: 2x16
• Sterownik: zgodny z Hitachi HD44780
• Kolor podświetlenia: zielony (żółto-zielony)
• Kolor znaków: czarny
• Rozmiar płytki wyświetlacza: 80 x 36 mm
• Rozstaw otworów montażowych: 75 x 31 mm
• Średnica otworów montażowych: 3 mm
• Wymiary znaku: 2.45 x 5.00 mm
• Temperatura pracy : od -20C do +70C

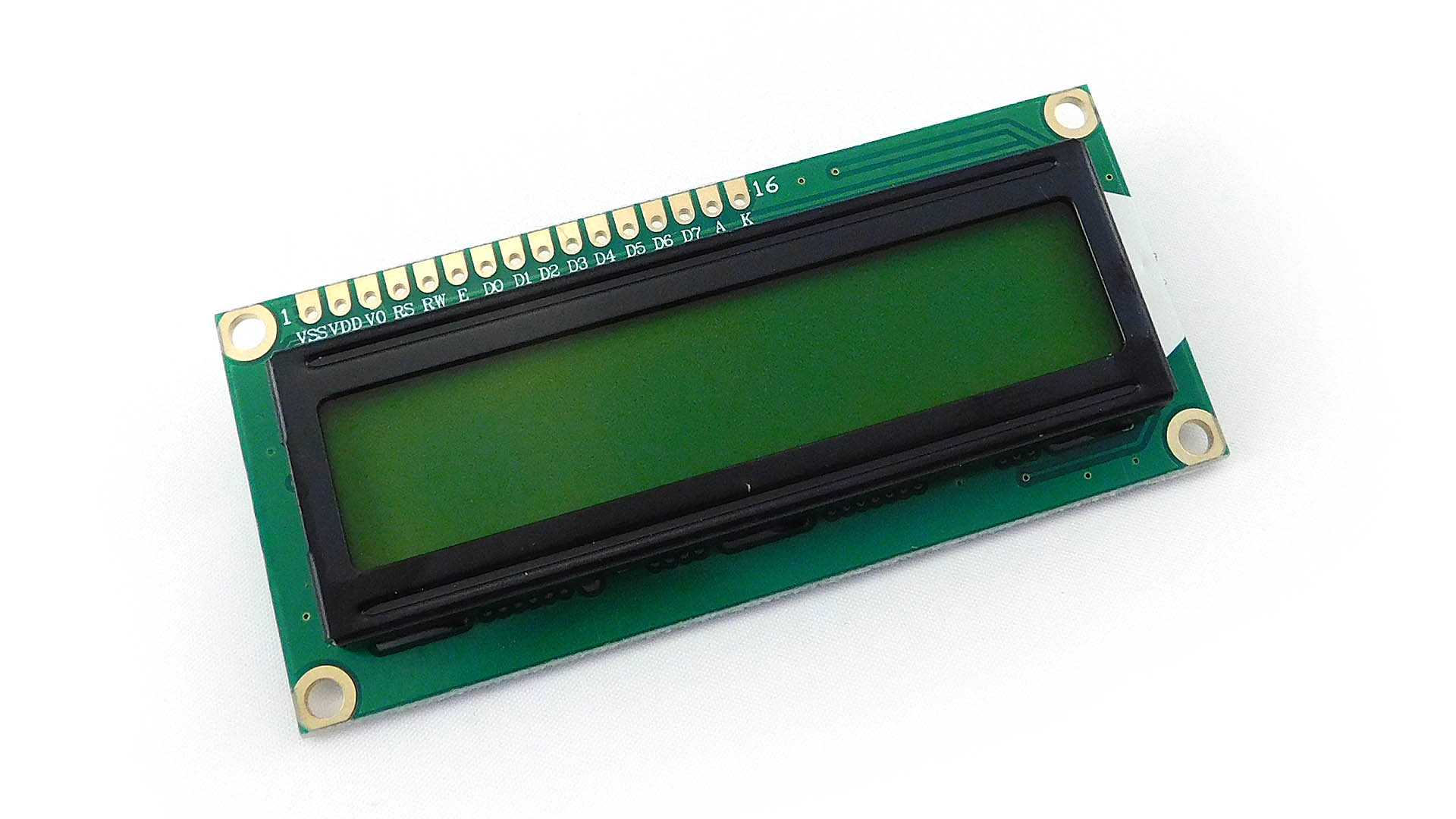

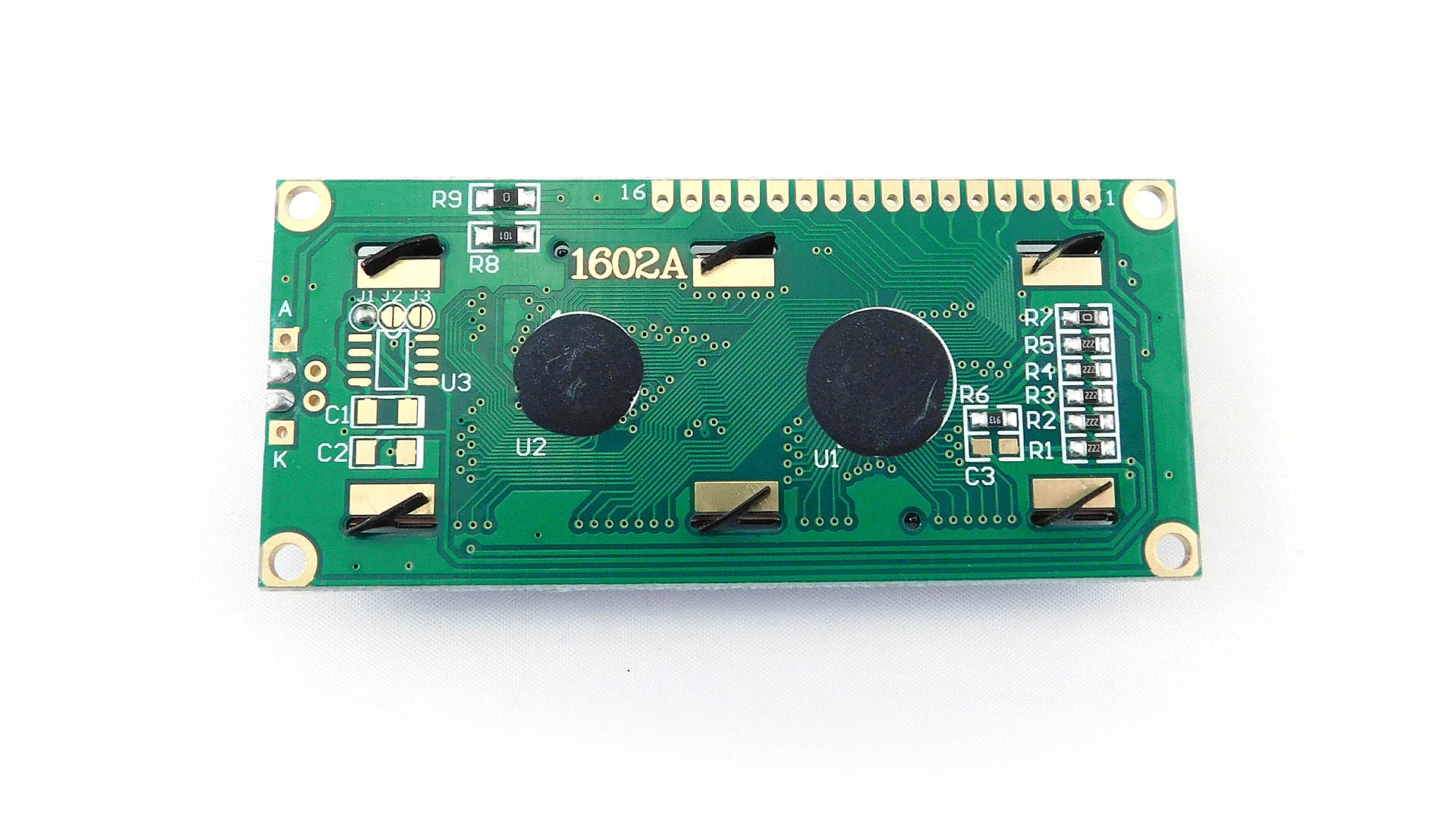

Wyprowadzenia:

|Pin|Funkcja|Opis|Uwagi| |–|–|:—-|:–| |1|VSS|Masa|| |2|VDD|Zasilanie|+5V| |3|V0|Kontrast|| |4|RS|Wybór rejestru wyświetlacza|NISKI - rejestr instrukcji
WYSOKI - rejestr danych| |5|RW|Tryb odczytu/zapisu|NISKI - odczyt
WYSOKI - zapis| |6|E|Enable - włącza zapis do rejestrów|| |7|DB0|Magistrala danych|| |8|DB1|Magistrala danych|| |9|DB2|Magistrala danych|| |10|DB3|Magistrala danych|| |11|DB4|Magistrala danych|| |12|DB5|Magistrala danych|| |13|DB6|Magistrala danych|| |14|DB7|Magistrala danych|| |15|A|Zasilanie podświetlenia|+5V| |16|K|Masa podświetlenia||

Sterowanie i podłączenie:

Wyświetlacz jest obsługiwany przez bibliotekę LiquidCrystal w Arduino.

Wyświetlaczem opartym o HD44780 można sterować na kilka różnych sposobów:

• Używając 6 GPIO w trybie 4-bitowym bez odczytu flagi zajętości. Używane są 4 linie magistrali danych (D4-D7)i dwie linie sterujące RS i E, zaś RW jest podłączone do masy.
• Używając 7 GPIO w trybie 4-bitowym z odczytem flagi zajętości. Używane są 4 linie magistrali danych (D4-D7) i trzy linie sterujące RS, E i RW.
• Używając 10 GPIO w trybie 8-bitowym bez odczytu flagi zajętości. Używane jest 8 linii magistrali danych (DB0-DB7) oraz dwie linie sterujące RS i E, zaś RW podłączone jest do masy
• Używając 11 GPIO w trybie 8-bitowym z odczytem flagi zajętości. Używane jest 8 linii magistrali danych (DB0-DB7) oraz trzy linie sterujące RS, E i RW.

My najczęściej używamy pierwszego sposobu - trybu 4-bitowego bez odczytu flagi zajętości. Ten sposób pozwala zaoszczędzić wyprowadzenia GPIO mikrokontrolera. Jest to co prawda okupione koniecznością stosowania dodatkowych programowych opóźnień (aby ominąć konieczność odczytu flagi zajętości), ale w większości przypadków nie stwarza to dodatkowych problemów.

Zaś wszędzie tam gdzie do dyspozycji mamy protokół I2C (TWI) stosujemy wyświetlacze z konwerterem I2C. W końcu do ich podłączenia potrzeba o 4 GPIO mniej.
