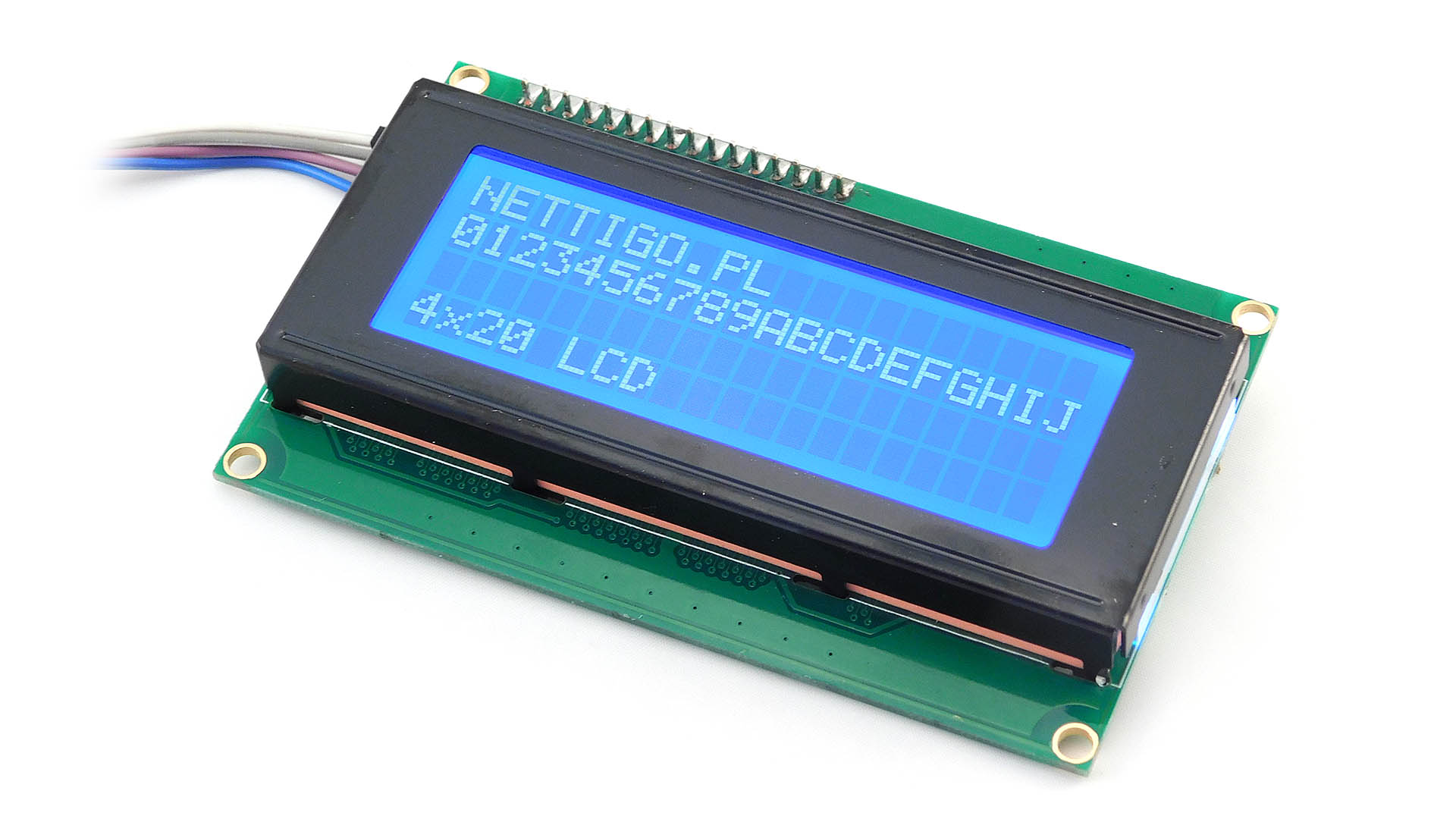

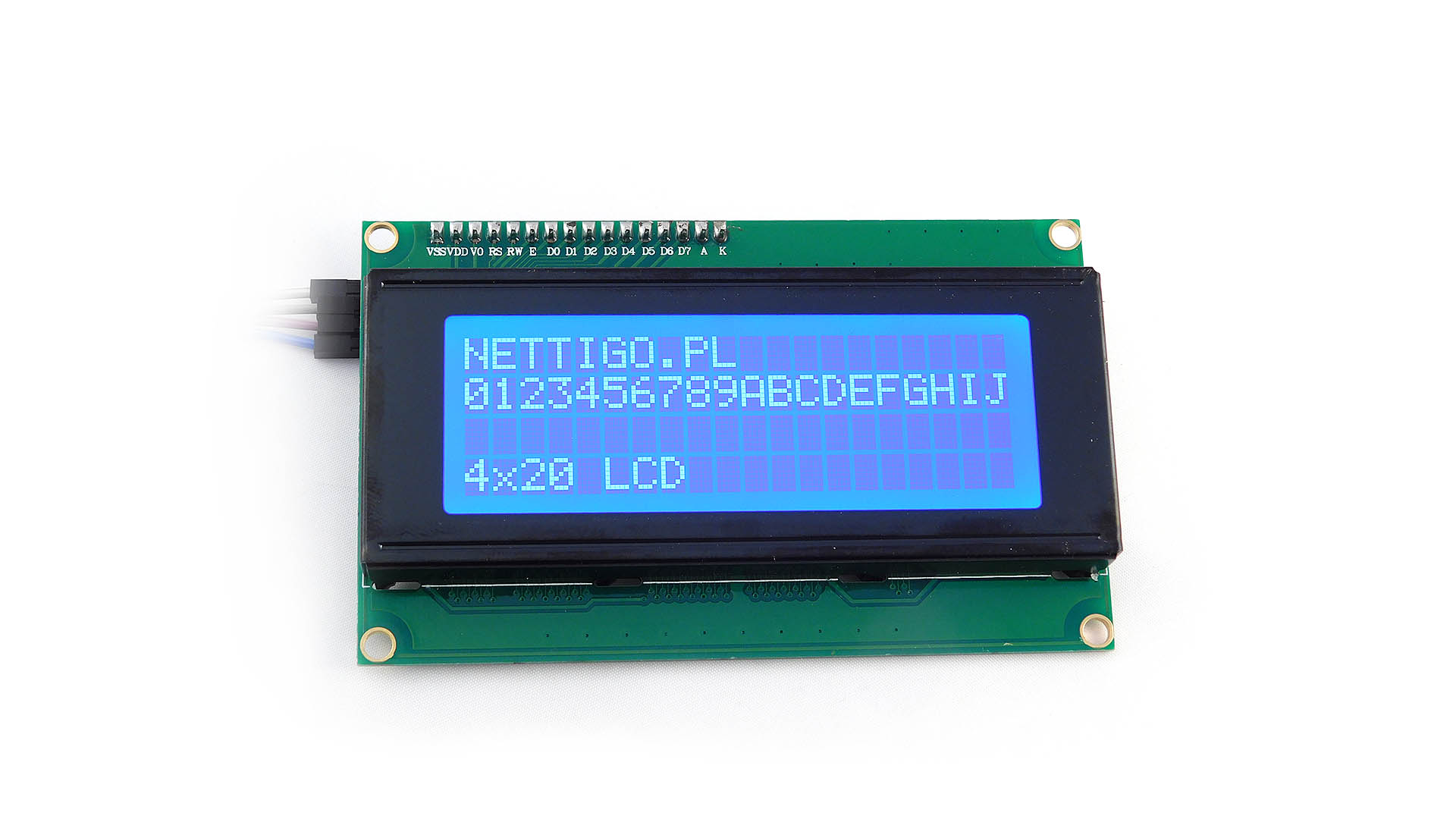

Wyświetlacz LCD 4x20, niebiesko/bialy z konwerterem I2C 2004A

Jeżeli potrzebujesz takiego wyświetlacza rozważ samodzielne zlutowanie wyświetlacza 4x20 i konwertera I2C. Wersja zlutowana została wycofana ze sprzedaży ze względu na trudności w transporcie z Chin. Wyświetlacze docierały do nas podrapane i bardzo często uszkodzone.

TL;DR;

Niebiesko/biały wyświetlacz znakowy 4x20 zgodny ze standardem HD44780 z fabrycznie przylutowanym konwerterem zbudowanym w oparciu o układ PCF8574, dzięki czemu sterowanie odbywa się po I2C z użyciem 2 pinów GPIO.

Zagmatwane? Służymy wyjaśnieniem

Najpopularniejszym standardem wśród znakowych wyświetlaczy ciekłokrystalicznych jest HD44780. Wyświetlacze takie obsługiwane są przez bibliotekę LiquidCrystal. Wystarczy pęk przewodów i odrobina uwagi. Jak to zrobić opisywaliśmy na łamach blogu Starter Kit w tym artykule. Niestety taka metoda z miejsca zbiera nam 6 cennych portów GPIO. A o tym jak cenne są porty GPIO dowie się prędzej czy później każdy użytkownik Arduino. Aby zrobić to oszczędniej należy użyć magii lub konwertera I2C. Jeżeli nie dysponujesz odpowiednim poziomem many, pozostaje sposób drugi. Cztery kabelki, z czego tylko 2 to GPIO i gotowe! Więcej informacji w tym artykule. Wygląda to bardzo estetycznie i co najważniejsze prosto!

Jak to działa?

Konwerter komunikuje się z Arduino przez szynę I2C (piny SDA/SCL na UNO R3). Dzięki właściwościom tej szyny, na tych dwóch pinach może być podłączone wiele urządzeń - jeśli potrzebujesz np dwa wyświetlacze - nie ma problemu, możesz to zrobić. Trzeba tylko zlutować zworki A1/A2/A3 na konwerterze. Ich stan (zwarte/rozwarte) określa adres na szynie I2C pod jakim działa układ. Teoretycznie można podłączyć 8 takich wyświetlaczy do jednego Arduino, należy tylko wziąć poprawkę na pobór prądu takiej liczby modułów.

Co otrzymasz kupując ten produkt?

Otrzymasz wyświetlacz LCD oraz fabrycznie przylutowany do niego konwerter. Wystarczy podłączyć 4 kable, wgrać oprogramowanie do Arduino i gotowe. Jeżeli jeszcze go nie masz, to przyda Ci się zestaw przewodów męsko-żeńskich do podłączenia modułu wyświetlacza do Arduino.

Jeżeli szukasz innego wyświetlacza zgodnego z HD44780 z przylutowanym konwerterem I2C sprawdź w naszej ofercie.

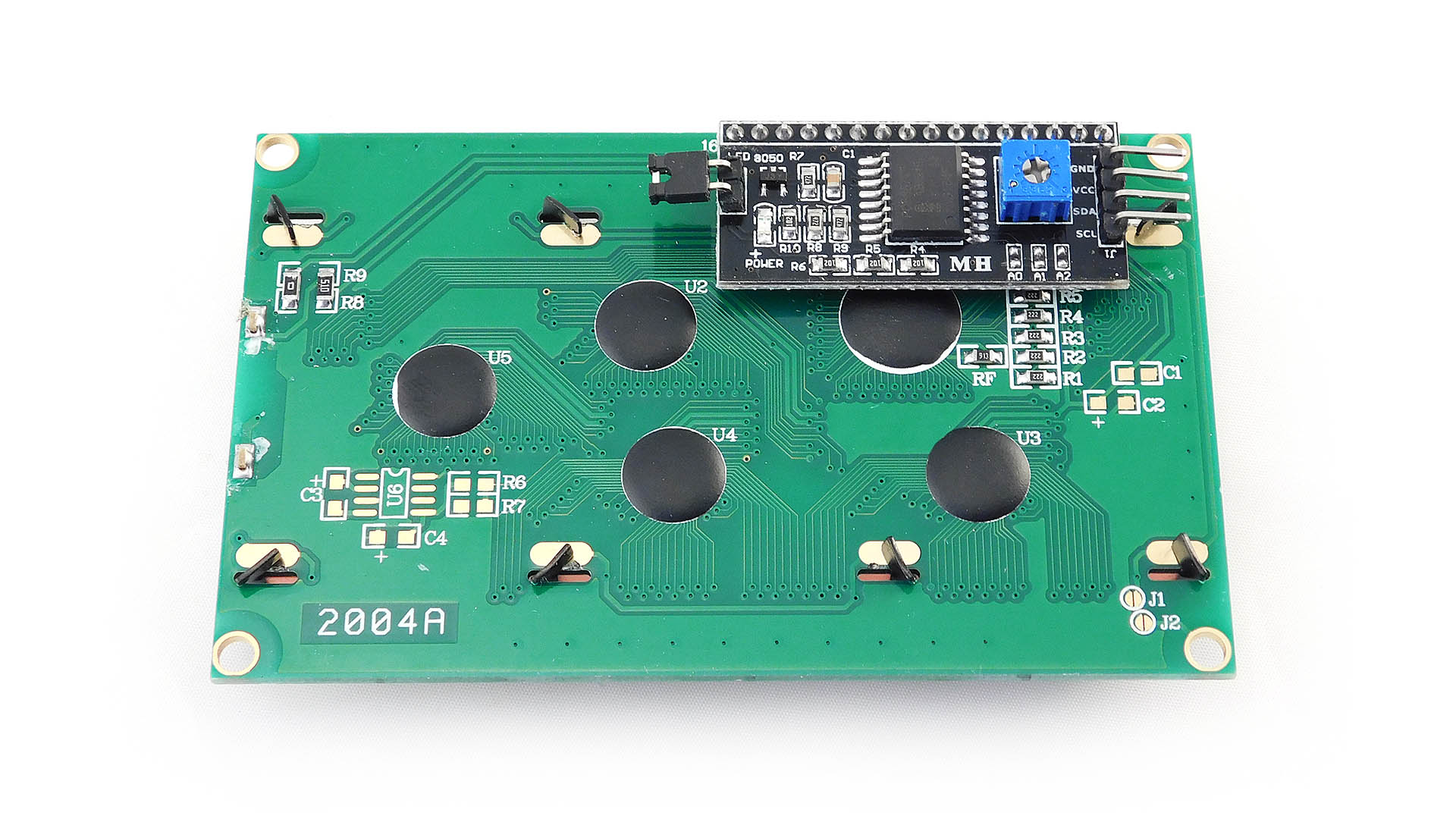

Przepraszam, a to z tyłu, o tutaj, to co to właściwie jest?

Od lewej:

• Zworka LED - zdjęta wyłącza podświetlenie wyświetlacza
• Dioda Power - jak świeci to dobrze
• A0, A1, A2 - zwierając odpowiednio te pola, można ustawić adres I2C, przydatne gdy chcemy używać więcej niż jednego wyświetlacza, lub w projekcie już używamy PCF8574 w innym celu
• Niebieski potencjometr - ustawia kontrast wyświetlacza. Czasami trzeba się nim sporo nakręcić aby na wyświetlaczu pojawiły się znaki. Nie panikować - kręcić :)
