Wyświetlacz LCD TFT 1.44" SPI ILI9163
Kod:
LCD-1217
Waga:
11
g
Dostawca:
Wyświetlacz LCD na sterowniku ILI9163 z interfejsem SPI. Kwadratowy 128x128 px.
Produkt wycofany ze sprzedaży

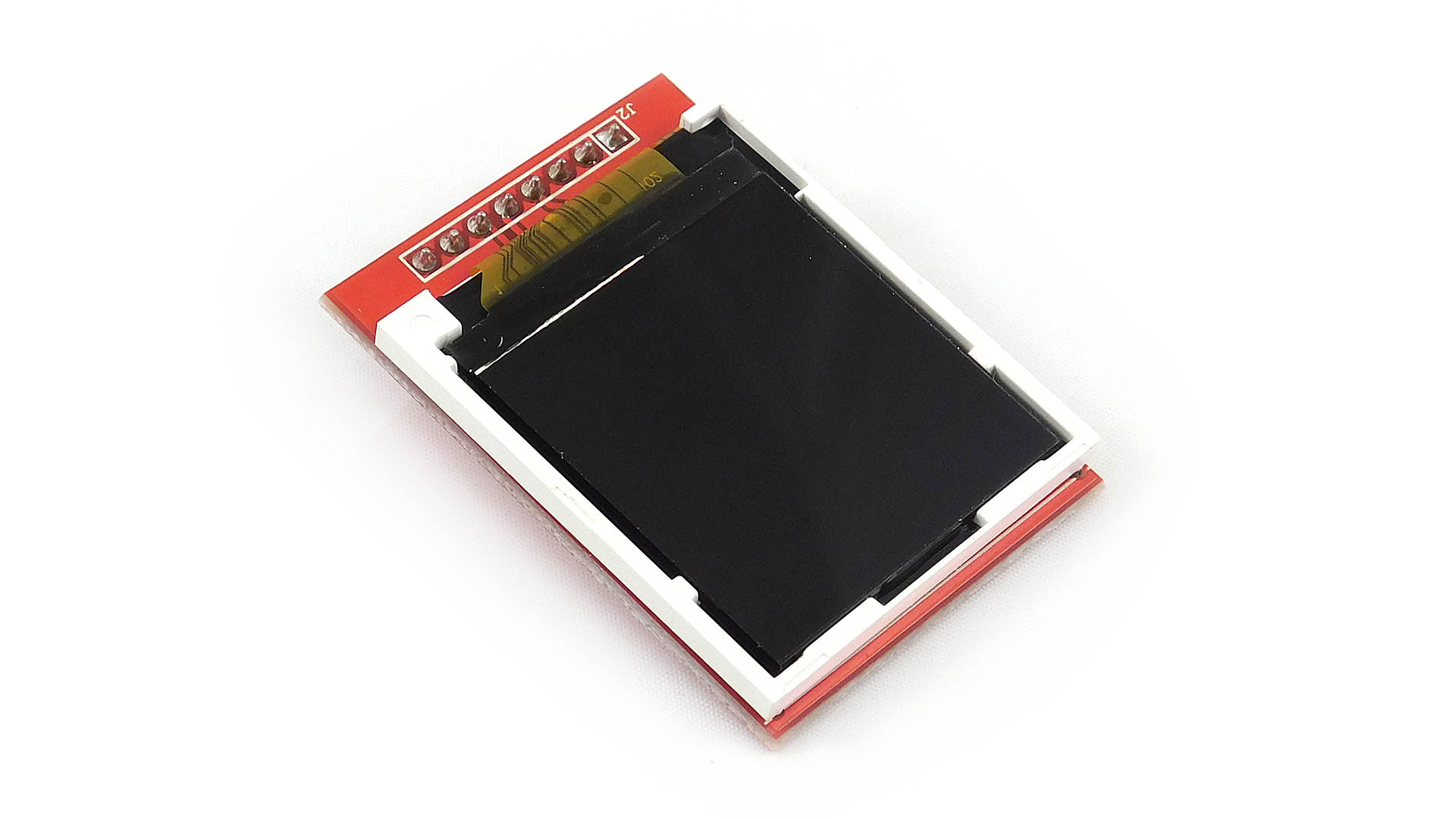

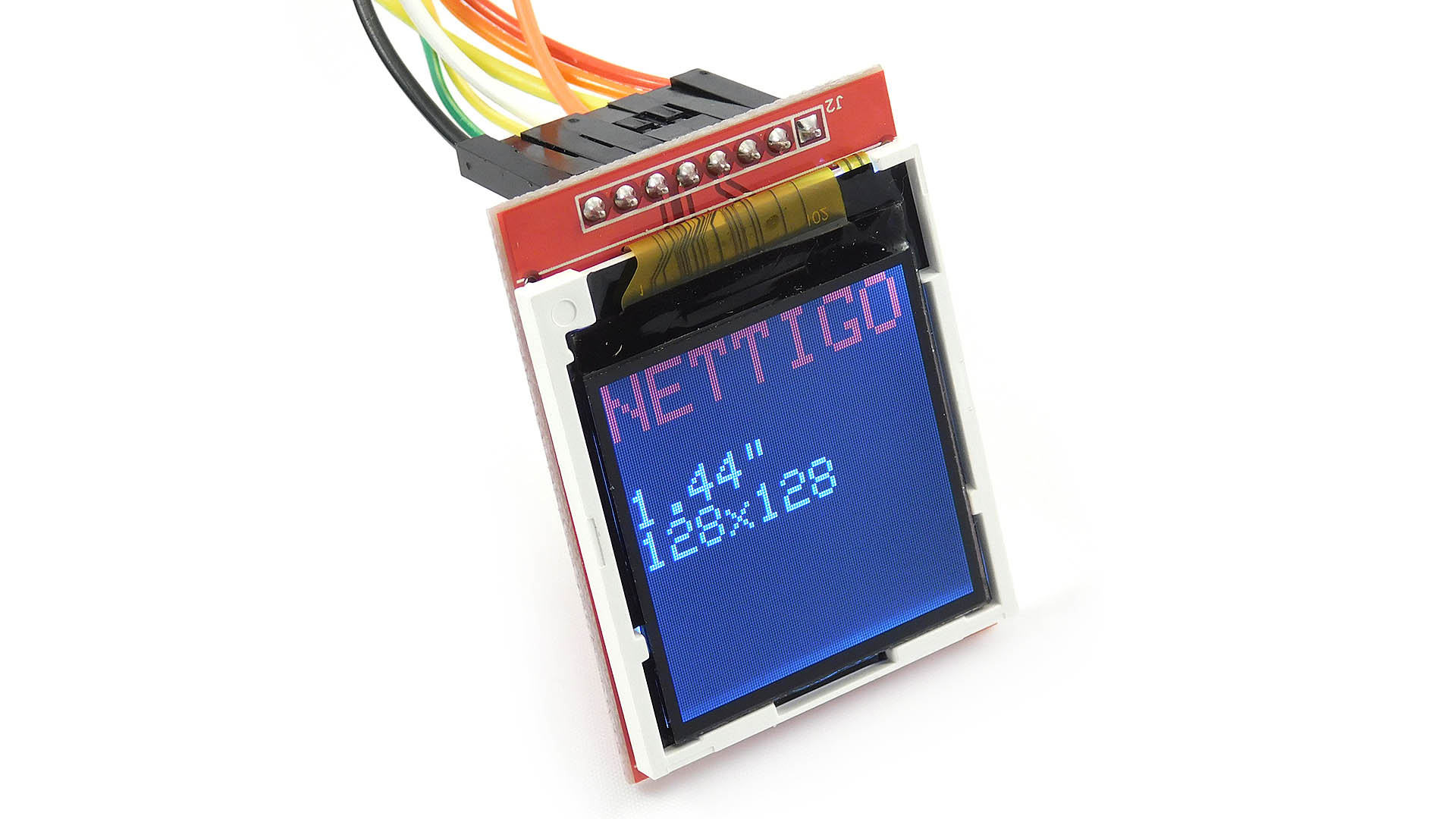

Kolorowy wyświetlacz LCD 1.44” na sterowniku ILI9163 komunikujący się przez interfejs SPI. Wyświetla obraz w formacie 1:1 o rozdzielczości 128x128 px. Mamy też wersję 1.8 cala, z czytnikiem kart SD.
Specyfikacja:
- Rozmiar ekranu: 1.44 cala
- Interfejs: SPI
- Rozdzielczość: 128 x 128 px
- Proporcje ekranu: kwadrat 1:1
- Sterownik: ILI9163
- Wbudowany regulator napięcia:
- Zasilanie: 5V / 3.3V
- Podświetlenie: 3.3V

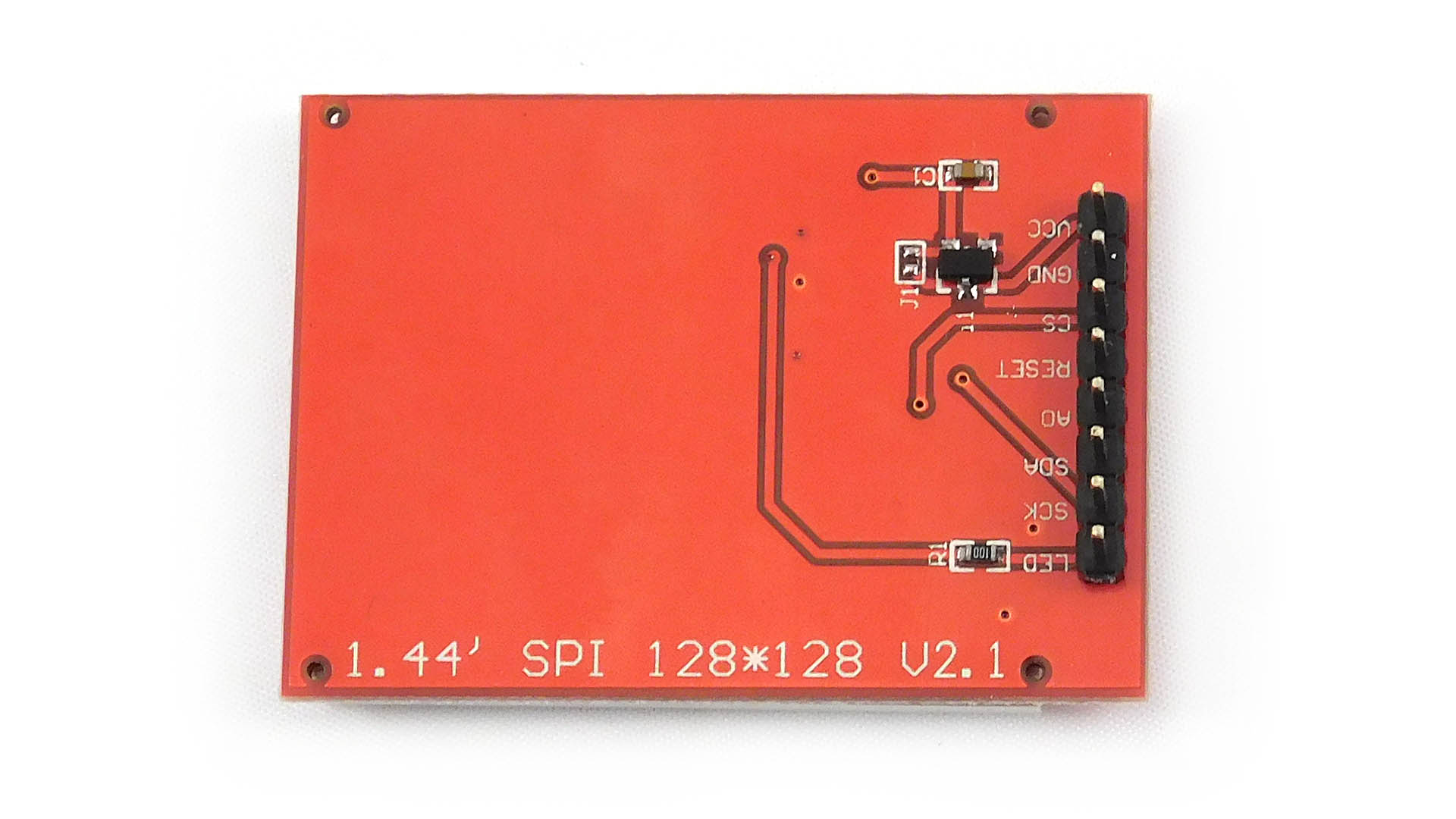

Podłączenie do Arduino:
| Wyświetlacz | Arduino |
|---|---|
| LED | 3.3V |
| SCK | SCK (D13) |
| SDA | MOSI (D11) |
| A0 | D9 |
| RESET | RESET |
| CS | D10 |
| GND | GND |
| VCC | 5V |
Biblioteka dla Arduino:
Przykładowa biblioteka obsługująca wyświetlacz dedykowana dla Arduino: TFT_ILI9163.
Po zainstalowaniu biblioteki w pliku _settings/TFT_ILI9163C_settings.h należy odkomentować linię z właściwym wyświetlaczem:
__144_NETTIGO__dla wyświetlacza 1.44”__18_NETTIGO__dla wyświetlacza 1.8”
Szczegółowe omówienie pracy z wyświetlaczem znajdziesz na naszym blogu Starter Kit. Polecamy sekcję na temat wyświetlania bitmap na wyświetlaczu.
