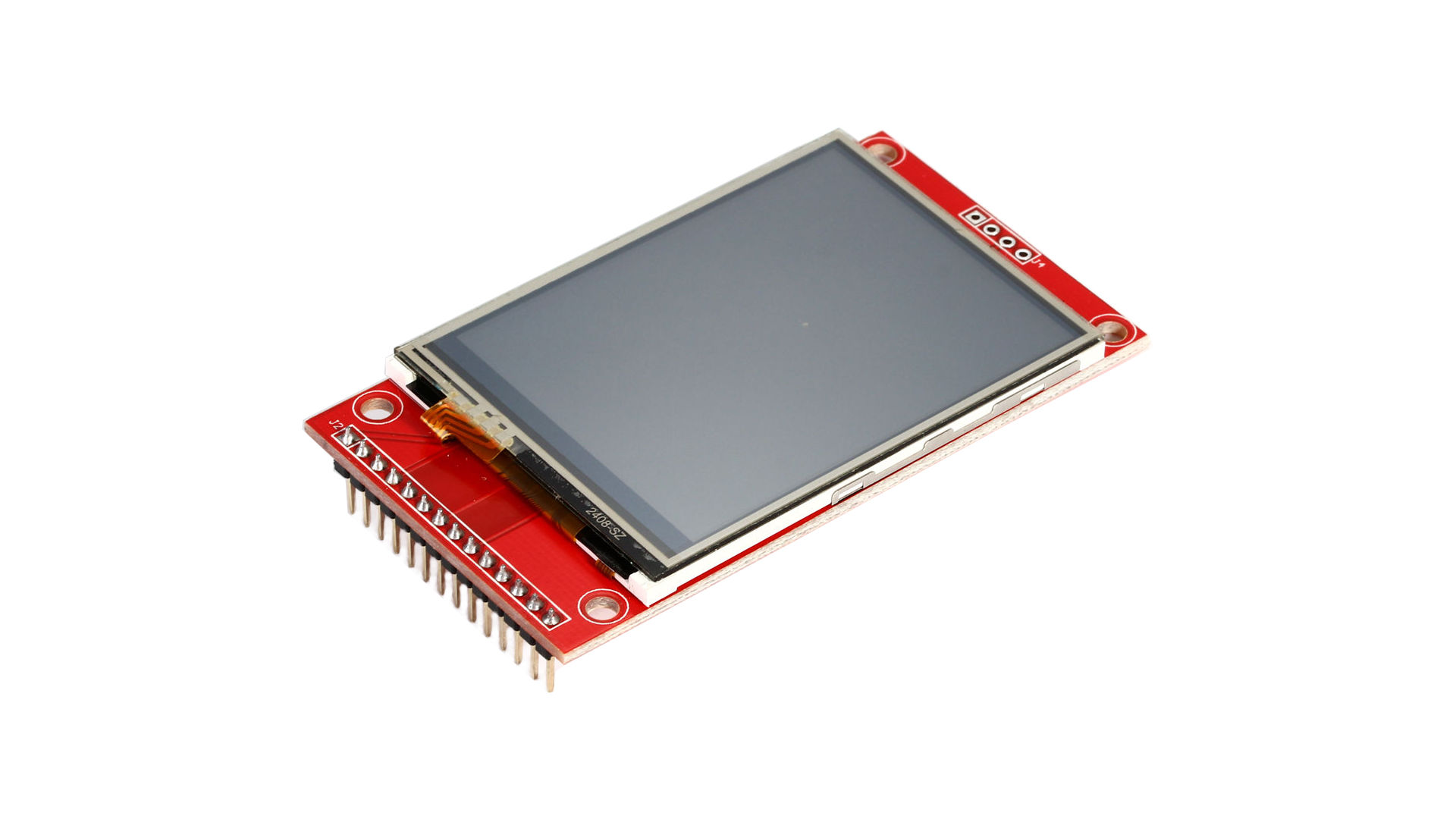

Wyświetlacz LCD TFT 2.4" ze sterownikiem ILI9341, dotykowy

Wyświetlacz LCD TFT ze sterownikiem ILI9341.

Od lutego 2026 roku nastąpiła zmiana modelu. Od teraz jest MSP2402

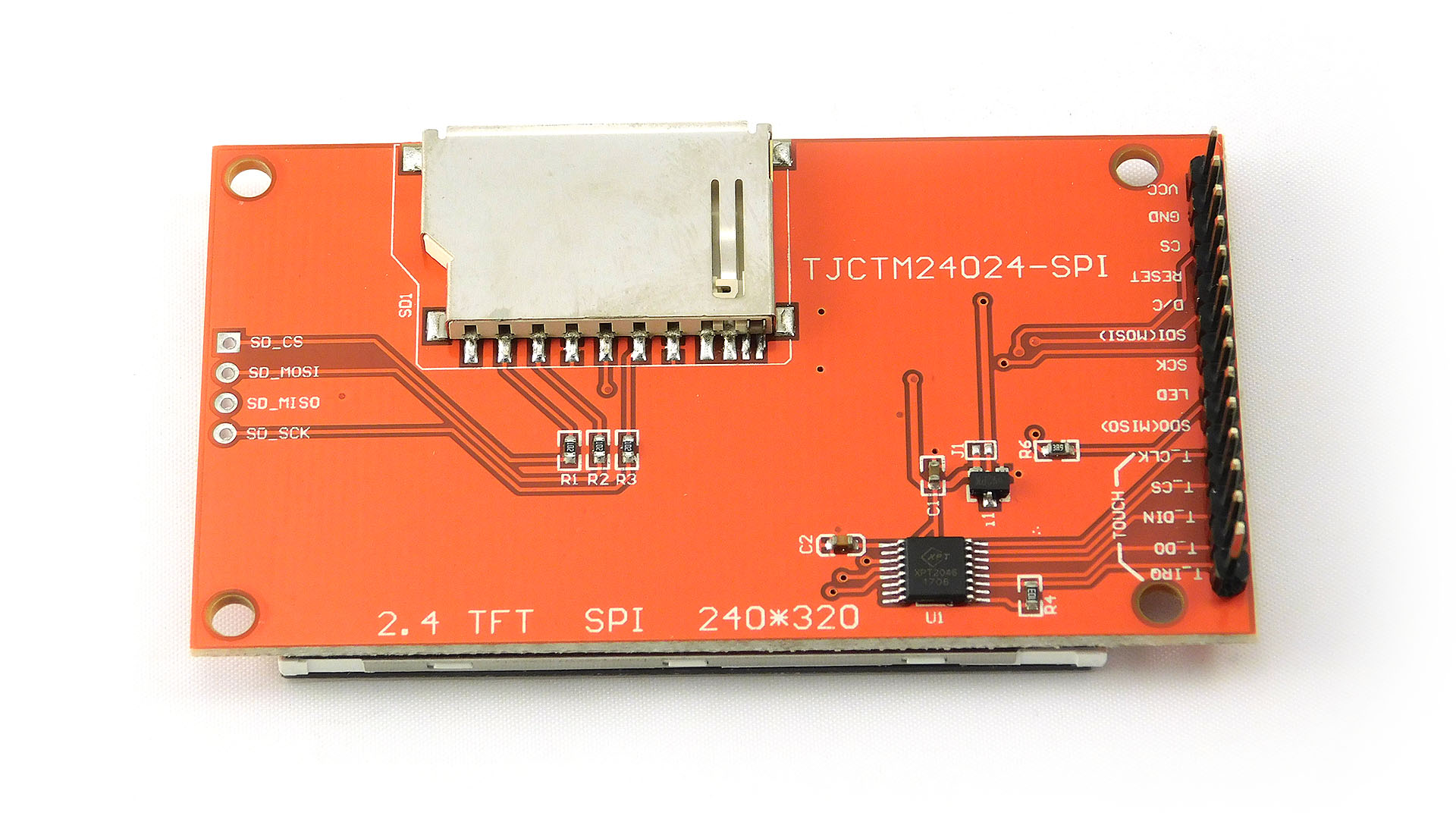

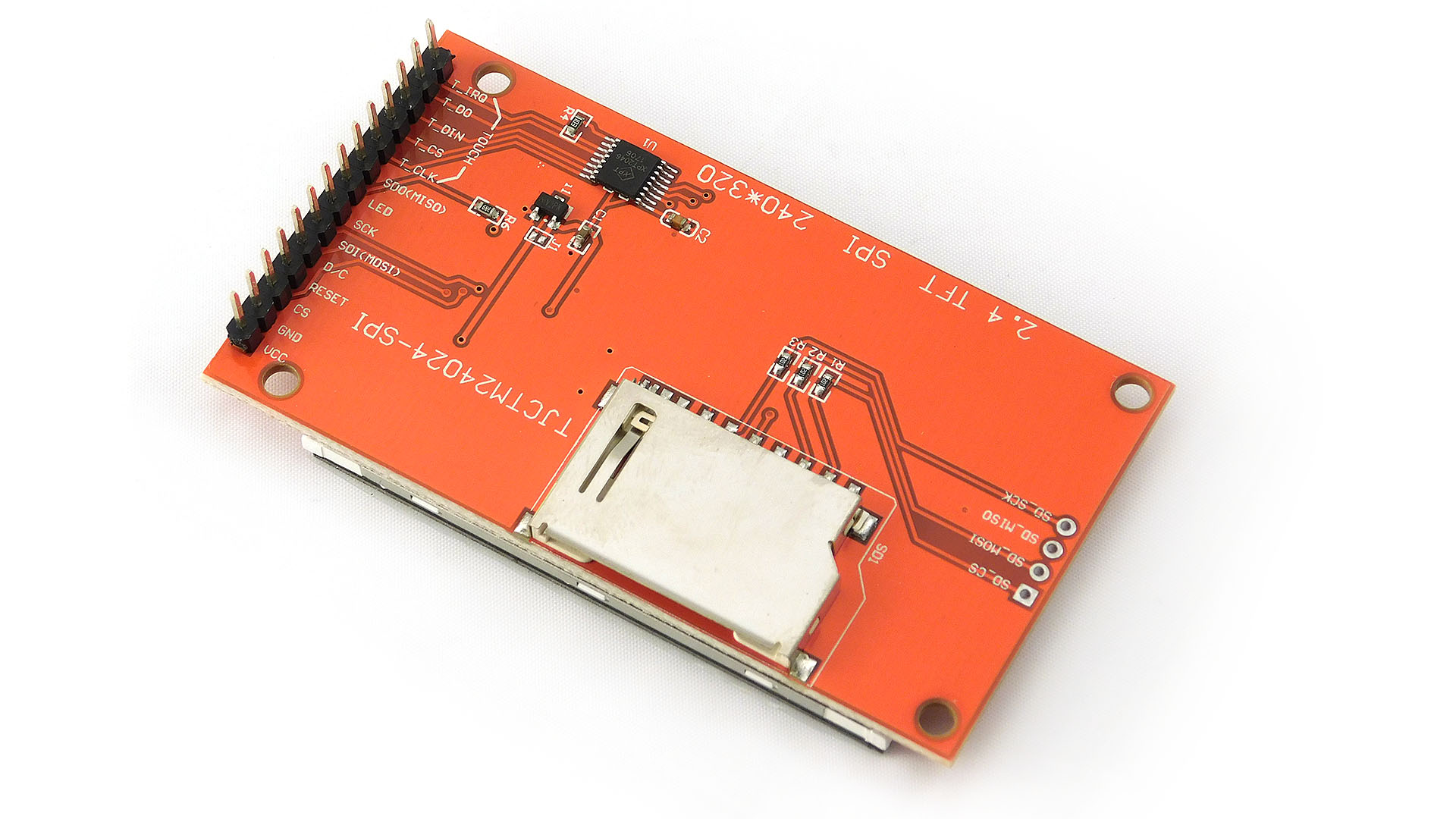

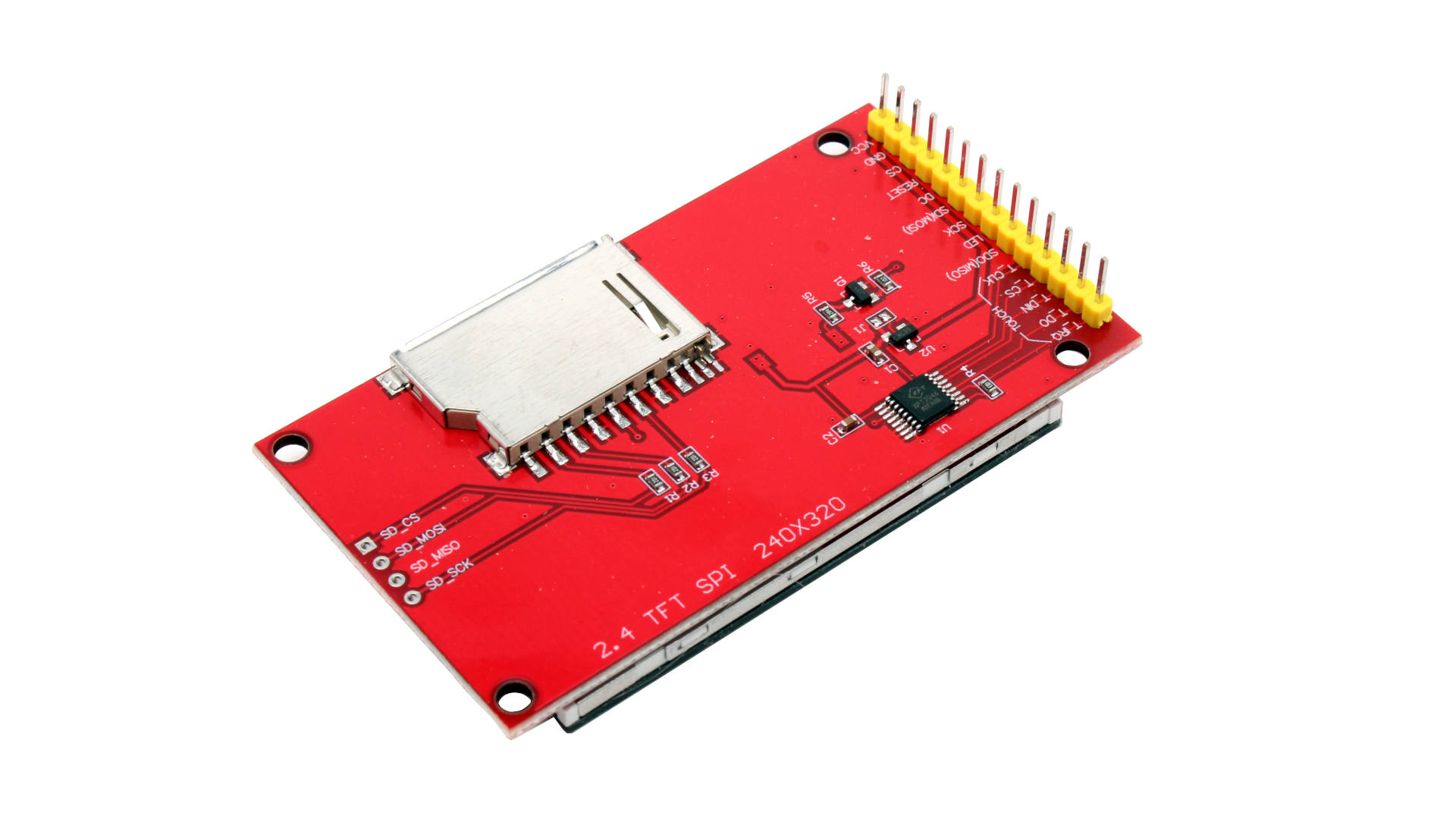

Użycie interfejsu SPI ma dużą zaletę w porównaniu do interfejsu równoległego - nie zabiera aż tylu drogocennych pinów. Na spodzie wyświetlacza znajduje się również gniazdo kart SD, również używające SPI.

Uwaga:

Linie SPI zarówno samego wyświetlacza jak i kontrolera dotyku są podłączone bezpośrednio do układów. Dlatego z układami pracującymi w logice 5V (Arduino UNO, Mega, Leonardo itp) konieczne jest stosowanie konwertera poziomów logicznych. Łącznie potrzeba konwerter na obsługę:

• 6 kanałów na obsługę samego wyświetlacza
• 1 dodatkowy na obsługę dotyku (CS) (IRQ jest sygnałem jednokierunkowym od kontrolera dotyku, sygnalizuje dotyk stanem niskim, normalnie jest na nim 3.3V)
• 1 dodatkowy do obsługi karty SD (CS)

Jeśli korzystasz z kontrolerów pracujących w logice 3.3V (np oparte ESP8266 czy ESP32) nie ma potrzeby korzystania z translacji poziomów sygnałów.

Zasilanie

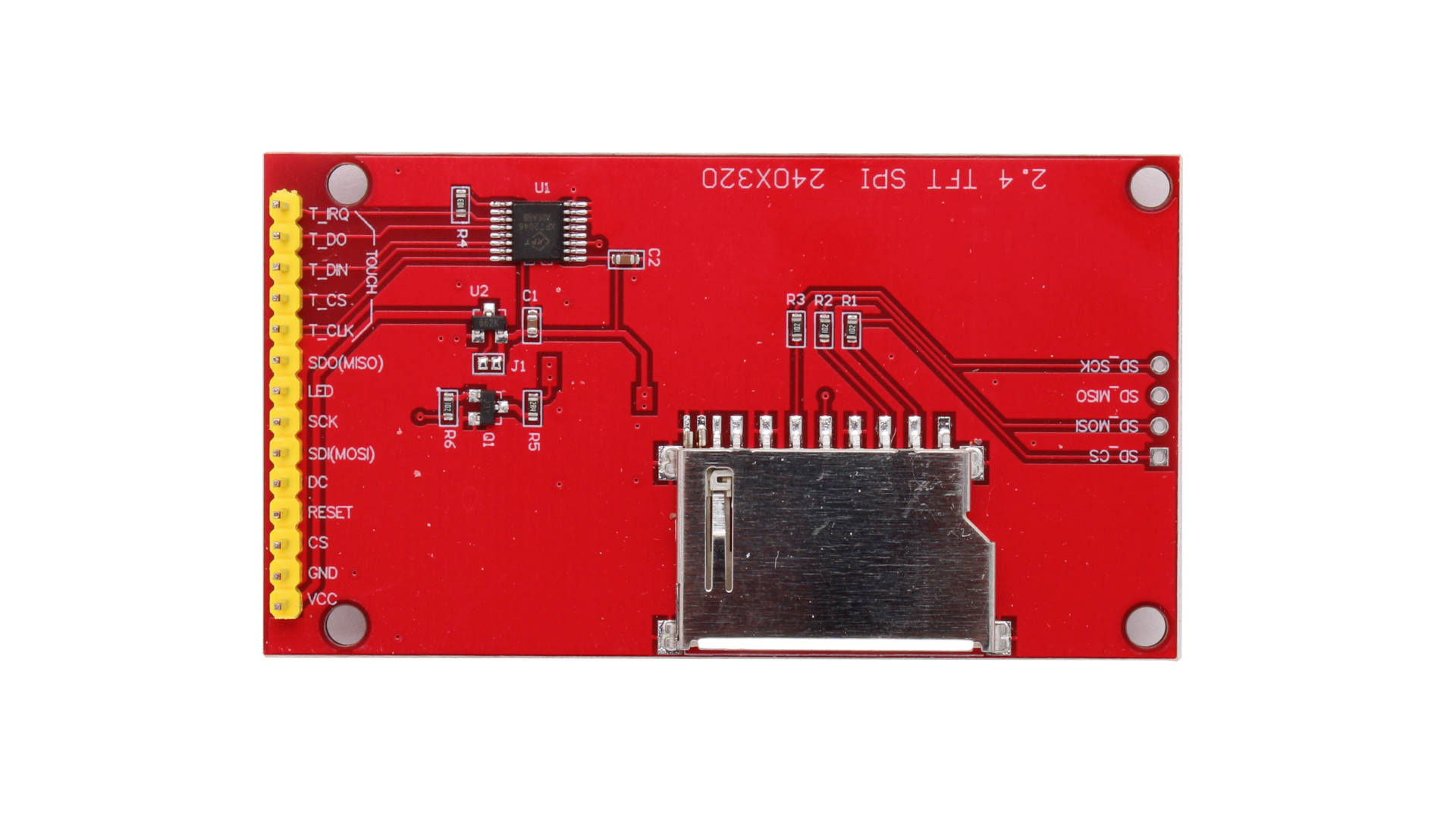

Moduł posiada wbudowany stabilizator napięcia, można go bezpieczinie zasilać napięciem 5V. W przypadku gdy potrzebujesz zasilać go 3.3V, wówczas stabilizator może dawać zbyt niskie napięcie zasilające LCD i układy sterujące. W takim przypadku zlutuj zworkę J1 na tyle modułu. Spowoduje to zablokowanie pracy LDO i napięcie z Vcc zostanie podane bezpośrednio na zasilanie LCD i układów sterujących.

Nie trzeba chyba przypominać, że po zlutowaniu zworki J1 podanie napięcia 5V na Vcc spowoduje uszkodzenie układu! Rozlutuj najpierw zworkę, jeśli moduł chcesz kolejny raz użyć z wyższym napięciem zasilania.

Specyfikacja:

• Model: MSP2402
• Zasilanie: 3.3V-5V (przy zasilaniu 3.3V zlutuj zworkę J1)
• Kontroler: ILI9341
• Przekątna wyświetlacza: 2.4”
• Rozdzielczość: 240x320
• Interfejs: SPI

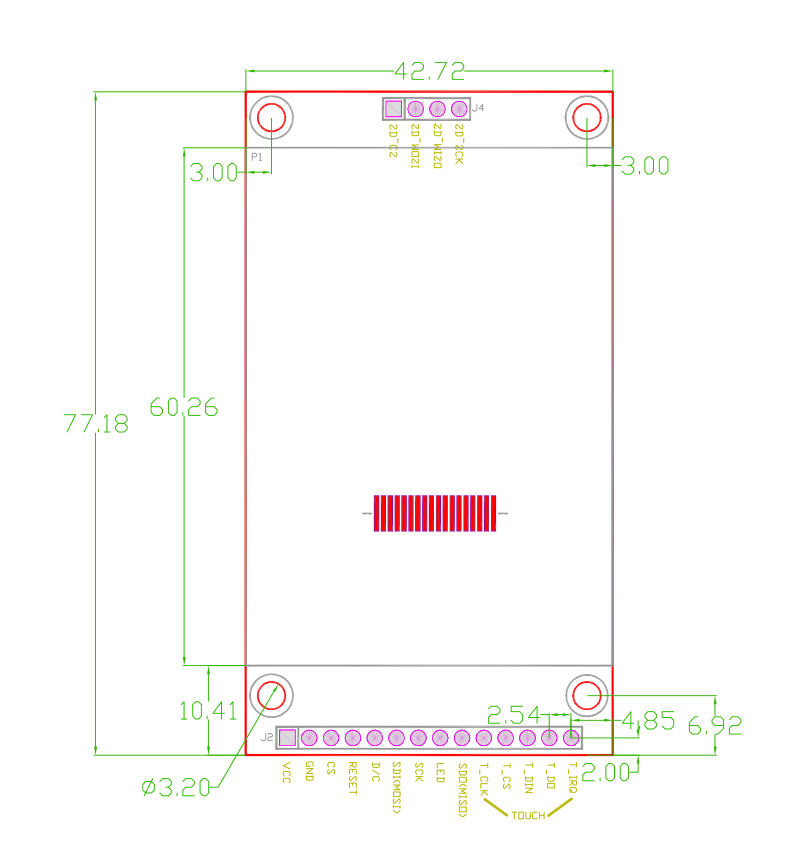

• Rozmiar: 67.2 x 40.1mm
• Wbudowane złącze kart pamięci SD
• Podświetlenie LED
• Kontroler dotykowy: XPT2046

Linki:

Strona wyświetlacza MSP2402 na LCD Wiki

Adafruit przygotowało specjalną bibliotekę dla tego kontrolera, można ją znaleźć tutaj, dodatkowo potrzebna będzie biblioteka Adafruit GFX Library

Dla Raspberry Pi można użyć biblioteki Adadruit Python ILI9341, przygotowaliśmy również tutorial

Biblioteka do obsługi warstwy dotykowej: GitHub
