Wyświetlacz LCD TFT 4.0" ze sterownikiem ILI9486, dotykowy

Cztery cale plus dotyk

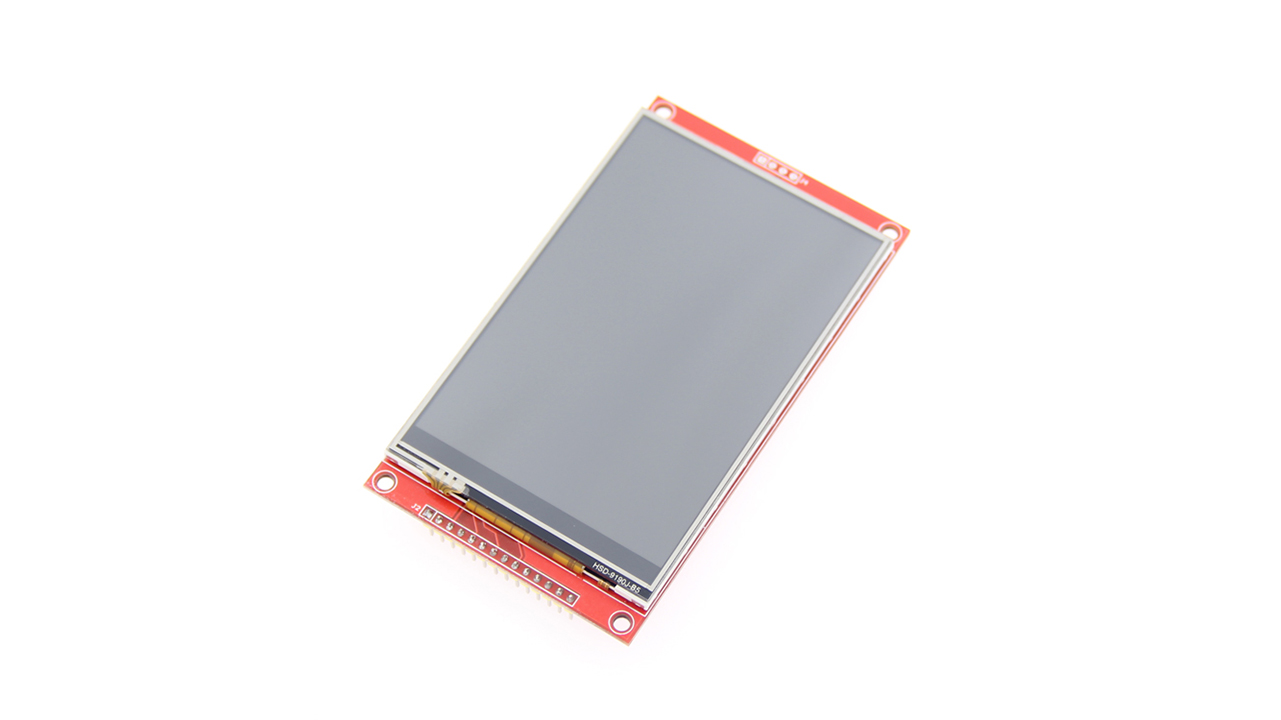

Duży wyświetlacz LCD TFT oparty na sterowniku ILI9486. W porównaniu do popularnego modelu 2.4” użytkowa powierzchnia ekranu jest ponad dwa razy większa. Podwójna jest również rozdzielczość wynosząca w tym przypadku 480x320px.

Komunikacja z ekranem odbywa się za pośrednictwem interfejsu SPI. Stanowi to dużą zaletę w porównaniu do interfejsu równoległego. Do komunikacji potrzebne jest mniej pinów mikrokontrolera, których jak wiadomo nigdy nie mamy za wiele. Na spodzie wyświetlacza znajduje się również gniazdo kart SD.

Okiem inżyniera

• Wyświetlacz posiada wbudowany regulator napięcia, więc może być zasilany napięciem 5V. Jeżeli zamierzasz podłączyć go bezpośrednio pod 3.3V należy zlutować zworkę J1, dzięki której zostanie ominięty regulator napięcia U1 (XC6206).
• Wyświetlacz pracuje w logice 3.3V, dlatego użycie go z systemami 5V (jak Arduino UNO) będzie wymagało użycia konwertera poziomów logicznych.
• Sterowanie podświetleniem ekranu odbywa się przez tranzystor Q1 (S8050), więc do kontroli jasności podświetlenia można z powodzeniem użyć sygnału PWM.
• Kolejność wyprowadzeń jest identyczna jak w modelu 2.4”, jednakże w przypadku podmiany na ten ekran, w starym projekcie należy nanieść poprawki mające na celu zmianę z ILI9341 na ILI9486. W niektórych bibliotekach jak TFT_eSPI na ESP8266 wystarczy zmiana z -DILI9341_DRIVER na -DILI9486_DRIVER.

Specyfikacja:

• Typ: Wyświetlacz LCD TFT
• Model: MSP4022
• Sterownik wyświetlacza: ILI9486
• Sterownik warstwy dotykowej: XPT2046
• Liczba wyświetlanych kolorów: 65K
• Rozdzielczość: 480x320 px
• Powierzchnia aktywna: 55.68 x 83.52 mm

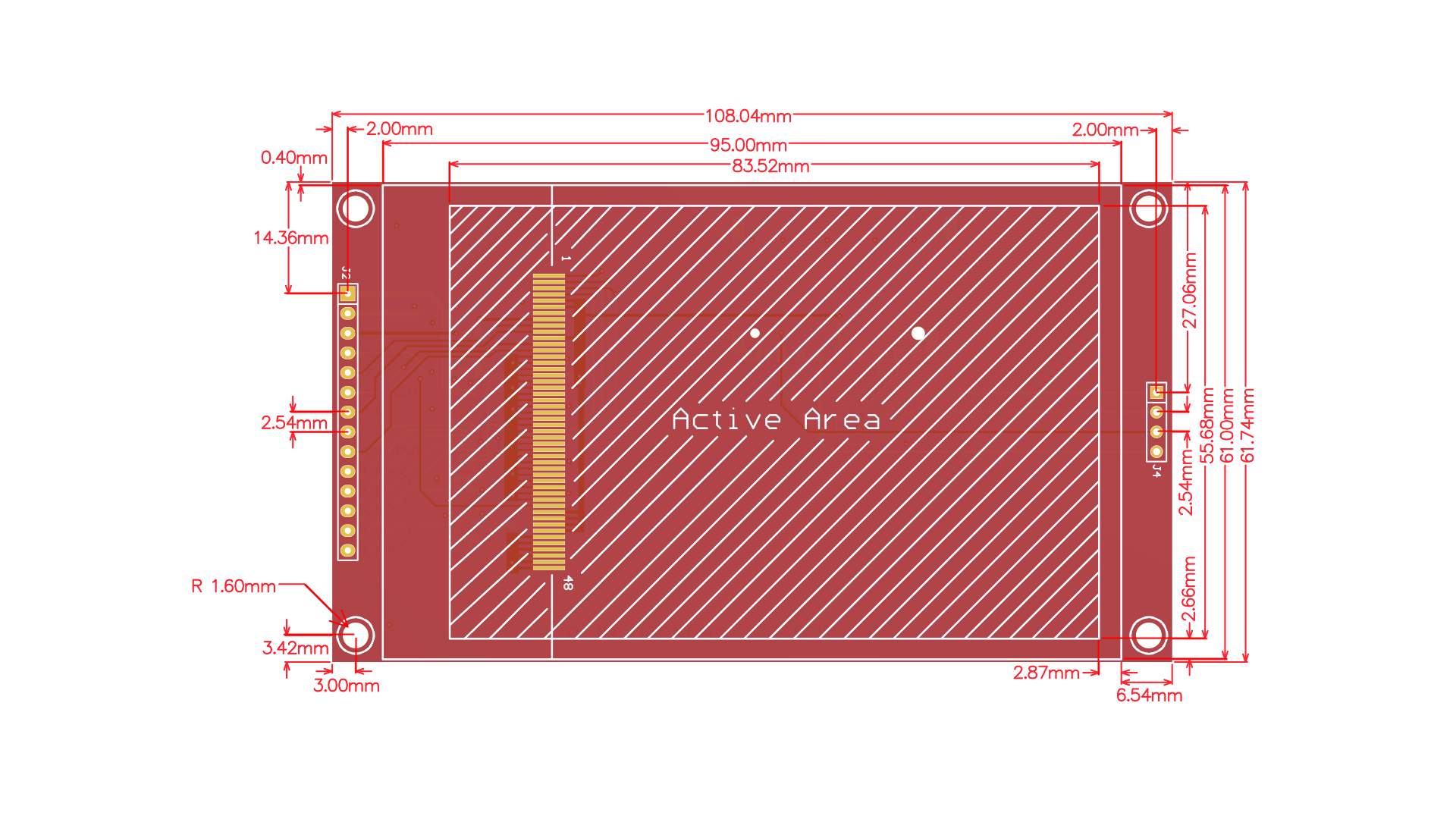

• Wymiary płytki PCB: 61.74 x 108.04 mm
• Temperatura pracy: od -20°C do 60°C
• Temperatura składowania: od -30°C do 70°C
• Napięcie zasilania: od 3.3V do 5V
• Poziom logiczny: 3.3V
• Plastikowy rysik w zestawie

Wyprowadzenia:

Moduł wyświetlacza to tak naprawdę kilka urządzeń na jednym module. Znajdziemy tu ekran LCD obsługiwany przez układ ILI9488, warstwę dotykową za którą odpowiedzialny jest XPT2046, slot kartę SD, która sama w sobie może pracować jako urządzenie SPI. Do tego wszystkiego należy dorzucić obsługę podświetlenia matrycy LCD sterowaną przez tranzystor Q1. Sygnały MISO, MOSI i SCK można ze sobą połączyć jeżeli ekran, dotyk i czytnik kart SD w twoim projekcie będą korzystać ze wspólnego SPI. Wtedy to z którym urządzeniem aktualnie “rozmawiamy” będzie sterowane sygnałami Chip Select.

Linki:

• Opis ekranu MSP4022 na stronie lcdwiki.com
