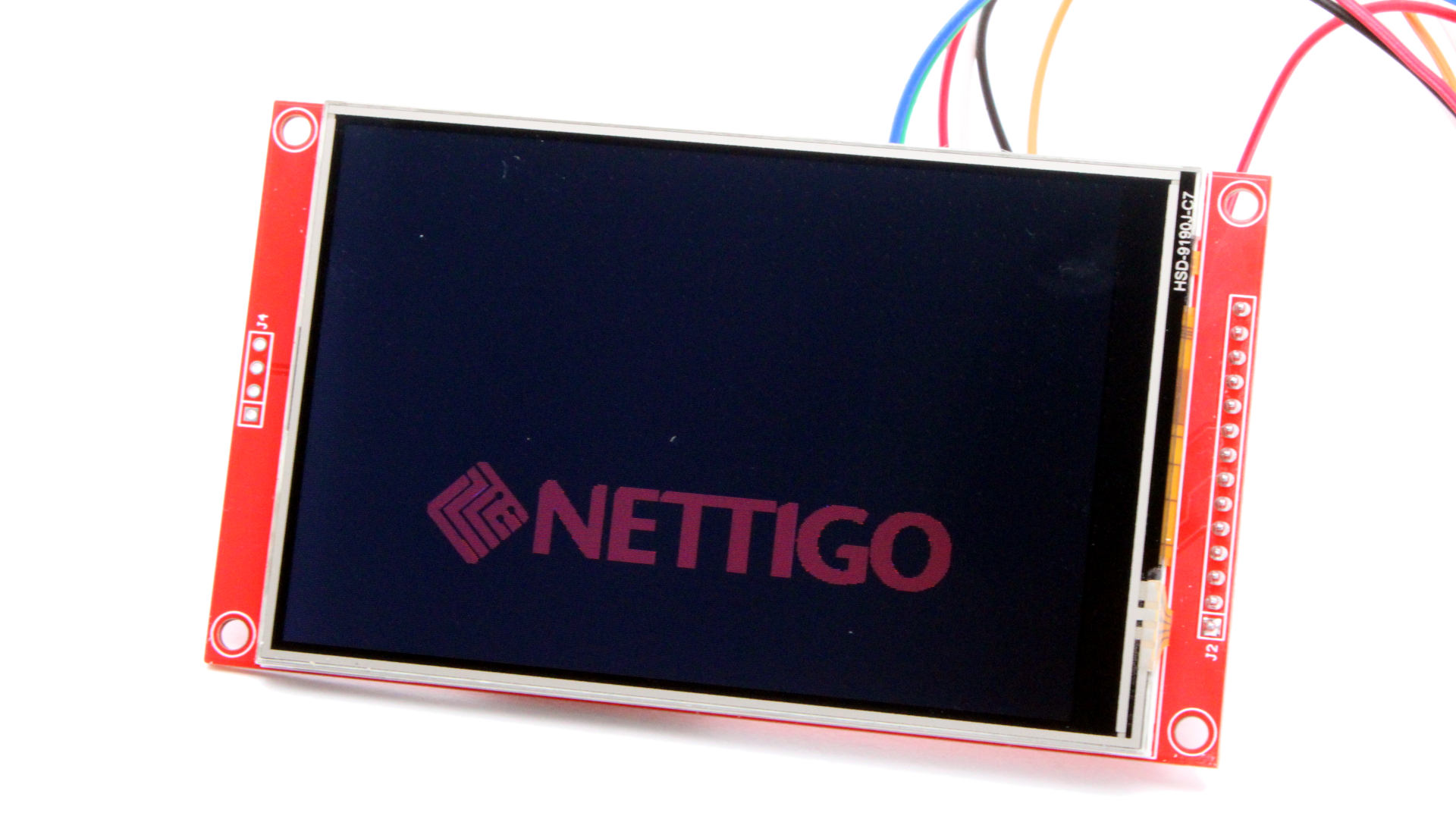

Wyświetlacz LCD TFT 4.0" ze sterownikiem ST7796S, dotykowy

Cztery cale plus dotyk

Duży wyświetlacz LCD TFT oparty na sterowniku ST7796. Jest to mniej więcej odpowiednik LCD 4.0 ze sterownikiem ILI, jednak ILI są ostatnio trudniej dostępne, więc wprowadziliśmy też wersję z ST7796. Rozdzielczość w tym przypadku to 320x480px.

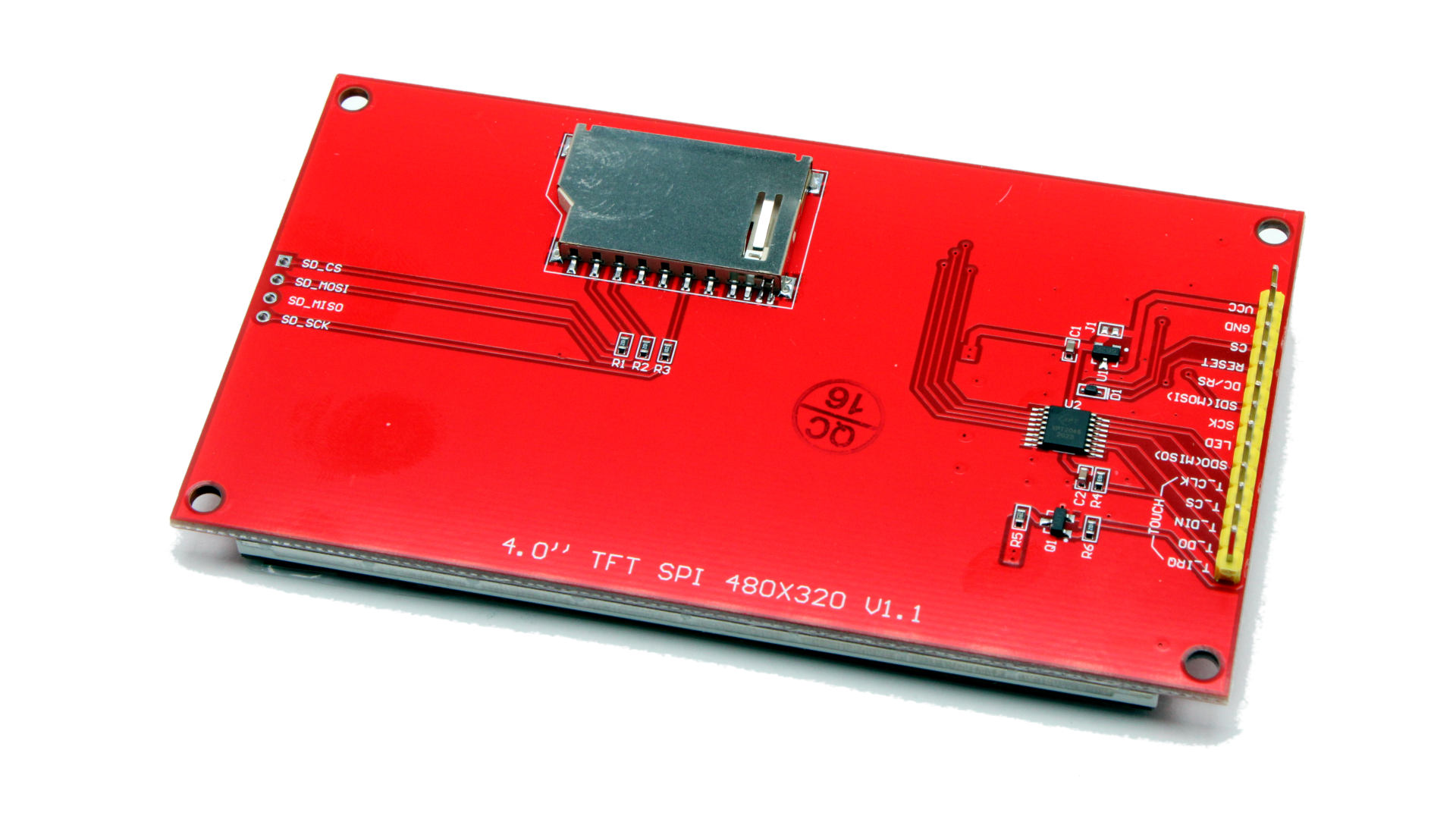

Komunikacja z ekranem odbywa się za pośrednictwem interfejsu SPI. Stanowi to dużą zaletę w porównaniu do interfejsu równoległego. Do komunikacji potrzebne jest mniej pinów mikrokontrolera, których jak wiadomo nigdy nie mamy za wiele. Na spodzie wyświetlacza znajduje się również gniazdo kart SD (oddzielne wyprowadzenie sygnałów).

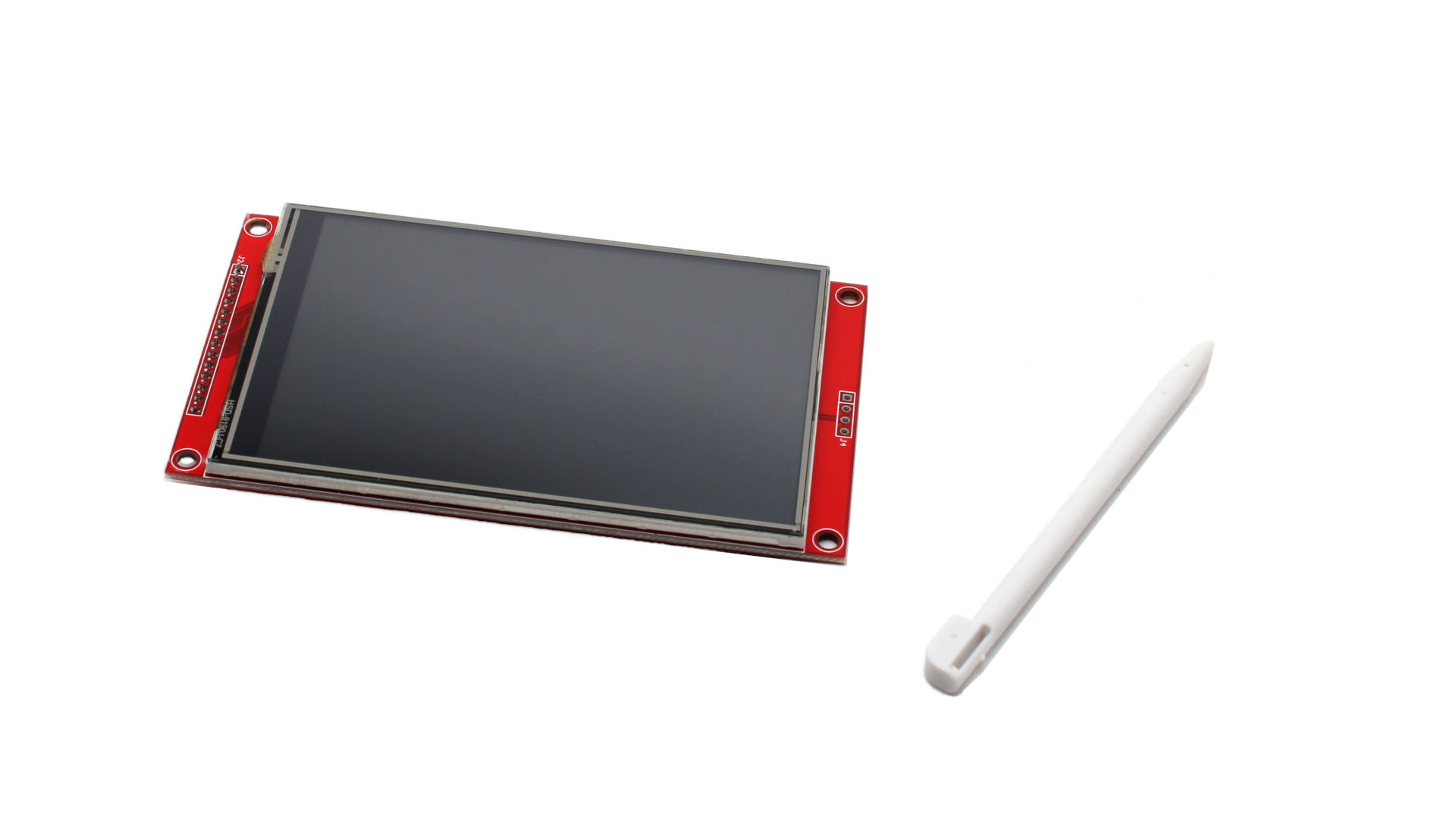

Moduł LCD jest wyposażony w rezystancyjna warstwę dotykową (do wyświetlacza dołączony jest plastikowy stylus). Układ kontrolny to dobrze znany XPT2046.

Okiem inżyniera

• Wyświetlacz posiada wbudowany regulator napięcia, więc może być zasilany napięciem 5V. Jeżeli zamierzasz podłączyć go bezpośrednio pod 3.3V należy zlutować zworkę J1, dzięki której zostanie ominięty regulator napięcia.
• Wyświetlacz pracuje w logice 3.3V, dlatego użycie go z systemami 5V (jak Arduino UNO) będzie wymagało użycia konwertera poziomów logicznych.
• Sterowanie podświetleniem ekranu odbywa się przez tranzystor Q1, więc do kontroli jasności podświetlenia można z powodzeniem użyć sygnału PWM.

Specyfikacja:

• Typ: Wyświetlacz LCD TFT
• Model: MSP4021 LCD wiki dla tego modelu
• Sterownik wyświetlacza: ST7796S
• Sterownik warstwy dotykowej: XPT2046
• Liczba wyświetlanych kolorów: 65K
• Rozdzielczość: 480x320 px
• Powierzchnia aktywna: 55.68 x 83.52 mm
• Wymiary płytki PCB: 61.74 x 108.04 mm
• Temperatura pracy: od -20°C do 60°C
• Temperatura składowania: od -30°C do 70°C
• Napięcie zasilania: od 3.3V do 5V
• Poziom logiczny: 3.3V
• Plastikowy rysik w zestawie

Wyprowadzenia:

Moduł wyświetlacza to tak naprawdę kilka urządzeń na jednym module. Znajdziemy tu ekran LCD obsługiwany przez układ ILI9488, warstwę dotykową za którą odpowiedzialny jest XPT2046, slot kartę SD, która sama w sobie może pracować jako urządzenie SPI. Do tego wszystkiego należy dorzucić obsługę podświetlenia matrycy LCD sterowaną przez tranzystor Q1. Sygnały MISO, MOSI i SCK można ze sobą połączyć jeżeli ekran, dotyk i czytnik kart SD w twoim projekcie będą korzystać ze wspólnego SPI. Wtedy to z którym urządzeniem aktualnie “rozmawiamy” będzie sterowane sygnałami Chip Select.

Nr	Etykieta	Dotyczy	Funkcja
1	VCC	Moduł	Zasilanie 3.3V~5V
2	GND	Moduł	Masa
3	CS	Ekran	SPI LCD Chip Select
4	RESET	Ekran	Reset (niski resetuje)
5	DC/RS	Ekran	Przełączanie pomiędzy dane i rejestry, (wysoki: rejestry, niski: dane)
6	SDI(MOSI)	Ekran	SPI Maser Out Slave In
7	SCK	Ekran	SPI Linia zegarowa
8	LED	Podświetlenie	Sterowanie podświetleniem (wysoki włącza)
9	SDO(MISO)	Ekran	SPI Maser In Slave Out. Jeżeli nie potrzebujesz odczytywać nic z ekranu, można nie podłączać
10	T_CLK	Dotyk	SPI Linia zegarowa (można połączyć z 7)
11	T_CS	Dotyk	SPI Chip Select
12	T_DIN	Dotyk	SPI Maser Out Slave In (można połączyć z 6)
13	T_DO	Dotyk	SPI Maser In Slave Out (można połączyć z 9)
14	T_IRQ	Dotyk	Sygnał przerwania. Stan niski gdy wykryto dotknięcie.
15	SD_CS	Karta SD	SPI Chip Select
16	SD_MOSI	Karta SD	SPI Maser Out Slave In (można połączyć z 6)
17	SD_MISO	Karta SD	SPI Maser In Slave Out (można połączyć z 9)
18	SD_SCK	Karta SD	SPI Linia zegarowa (można połączyć z 7)
