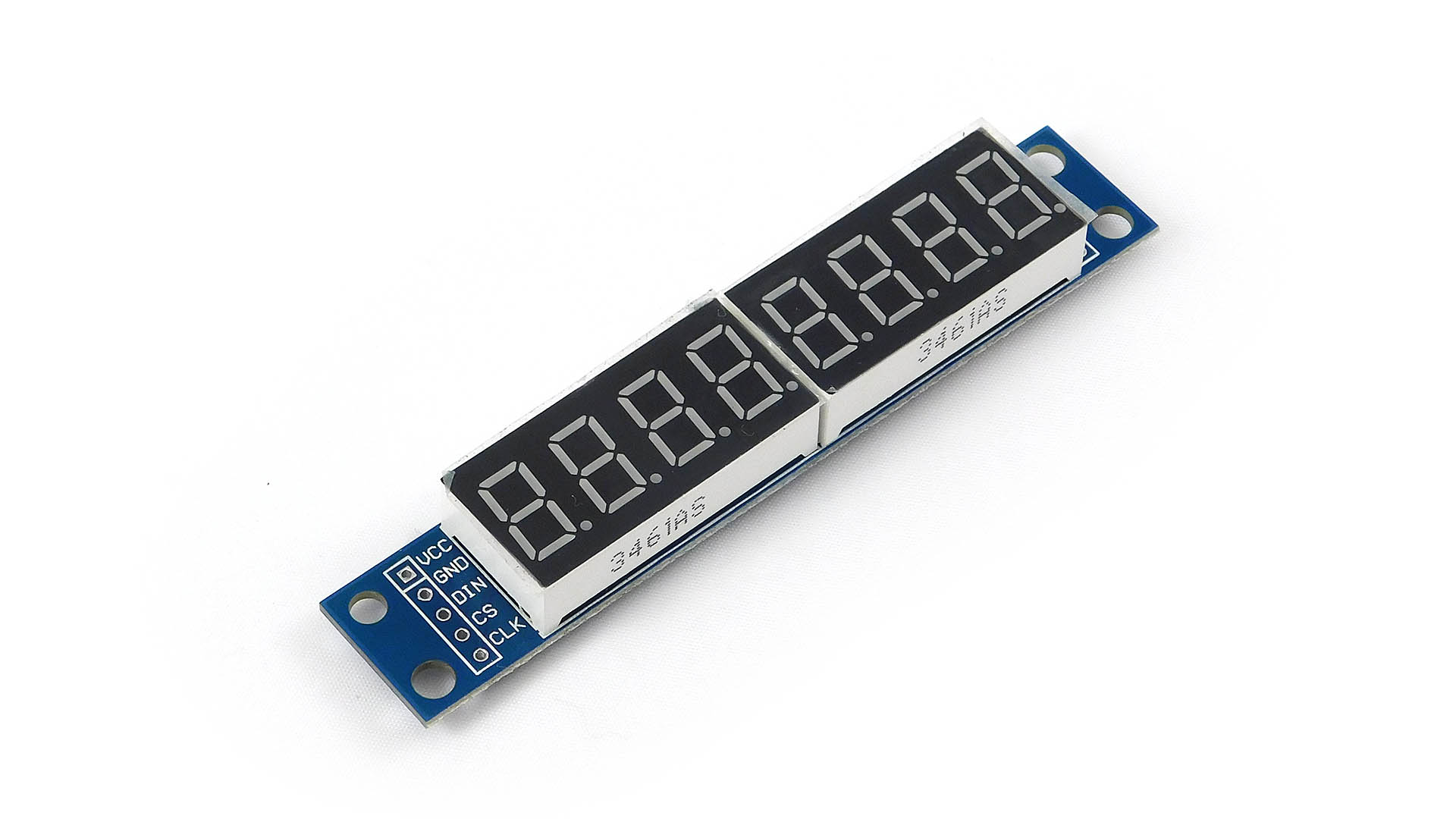

Wyświetlacz LED 8-cyfr ze sterownikiem na MAX7219 SPI

Każdy kto próbował wysterować wyświetlacz 7-segmentowy wie ile to roboty i kabli. Sytuacja powinna się skomplikować znacznie gdy do wysterowania mamy 8 cyfr. A jednak ten sprytny moduł na sterowniku MAX7219 pozwala na podpięcie 8-cyfr tylko 5 przewodami. Dzieje się tak za sprawą magistrali szeregowej SPI. Moduł wyświetlacza obsługiwany jest przez bibliotekę LedControl.

A do czego można użyć takiego wyświetlacza? Pierwsze co przychodzi mi do głowy to zegar, atrapa bomby na potrzeby rozgrywek ASG, wskaźnik temperatury wewnątrz i na zewnątrz pomieszczenia.

Specyfikacja:

• Napięcie zasilania: 5V
• Sterownik: MAX7219
• Typ wyświetlacza: 7-segmentowy z kropą
• Liczba cyfr: 8
• Kolor: czerwony
• Wymiary modułu: 83x15mm
• Ilość wejść: 5 w rastrze 2.54 mm
• Ilość wyjść: 5 w rastrze 2.54 mm

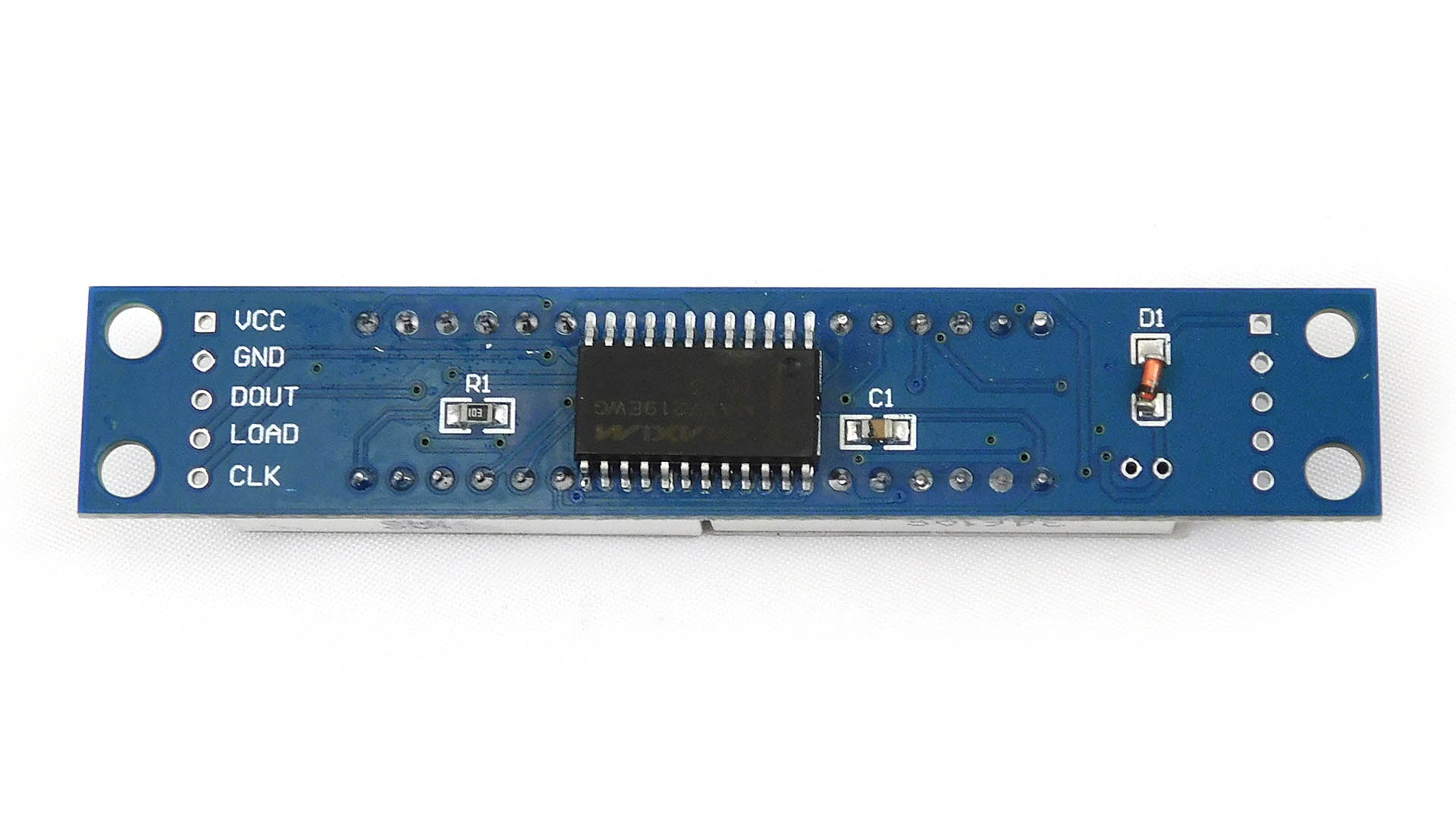

Wyprowadzenia:

• VCC - zasilanie 5V
• GND - masa
• DIN - dane
• CS - chip select
• CLK - zegar

Linki:

• Tutorial LedControl od Arduino.cc
• Tutorial od Brainy Bits
• Biblioteka LedControl
