Wzmacniacz MAX6675 z termoparą typu K

Pomiary temperatury to temat pozornie prosty. Gdy obracamy się w zakresie do 125C i nie potrzebujemy kosmicznej dokładności doskonale sprawdzają się cyfrowe czujniki DS18B20. Problem pojawia się przy temperaturach wyższych. Wtedy do dyspozycji zazwyczaj mamy czujniki PT100/PT1000 lub termopary. Te ostatnie cechuje wysoka dokładność. Jednakże do wygodnego ich używania potrzebny jest specjalny “wzmacniacz”, a w zasadzie przetwornik analogowo-cyfrowy. Układ MAX6675 użyty w module został zaprojektowany specjalnie do użytku z termoparami.

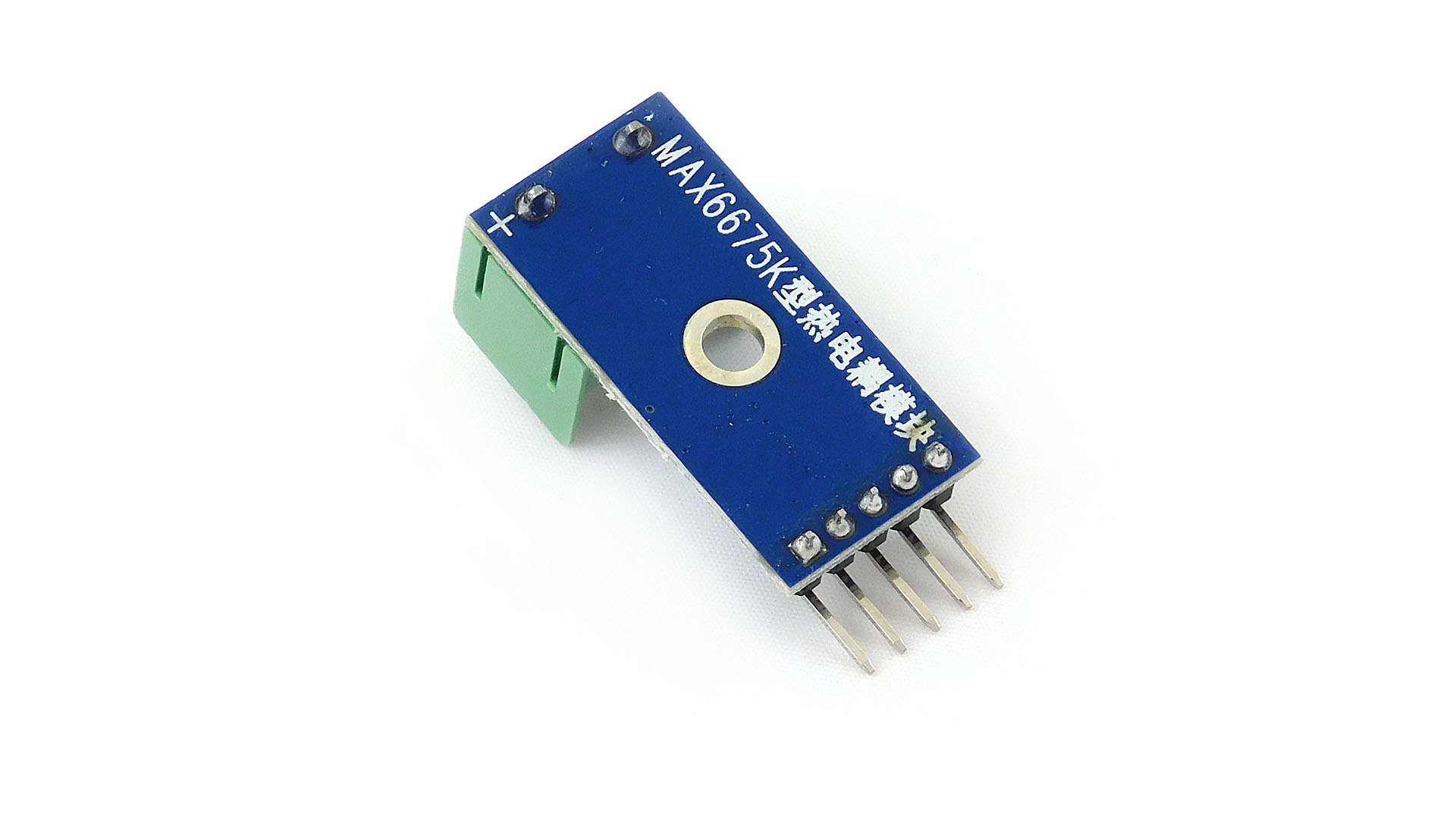

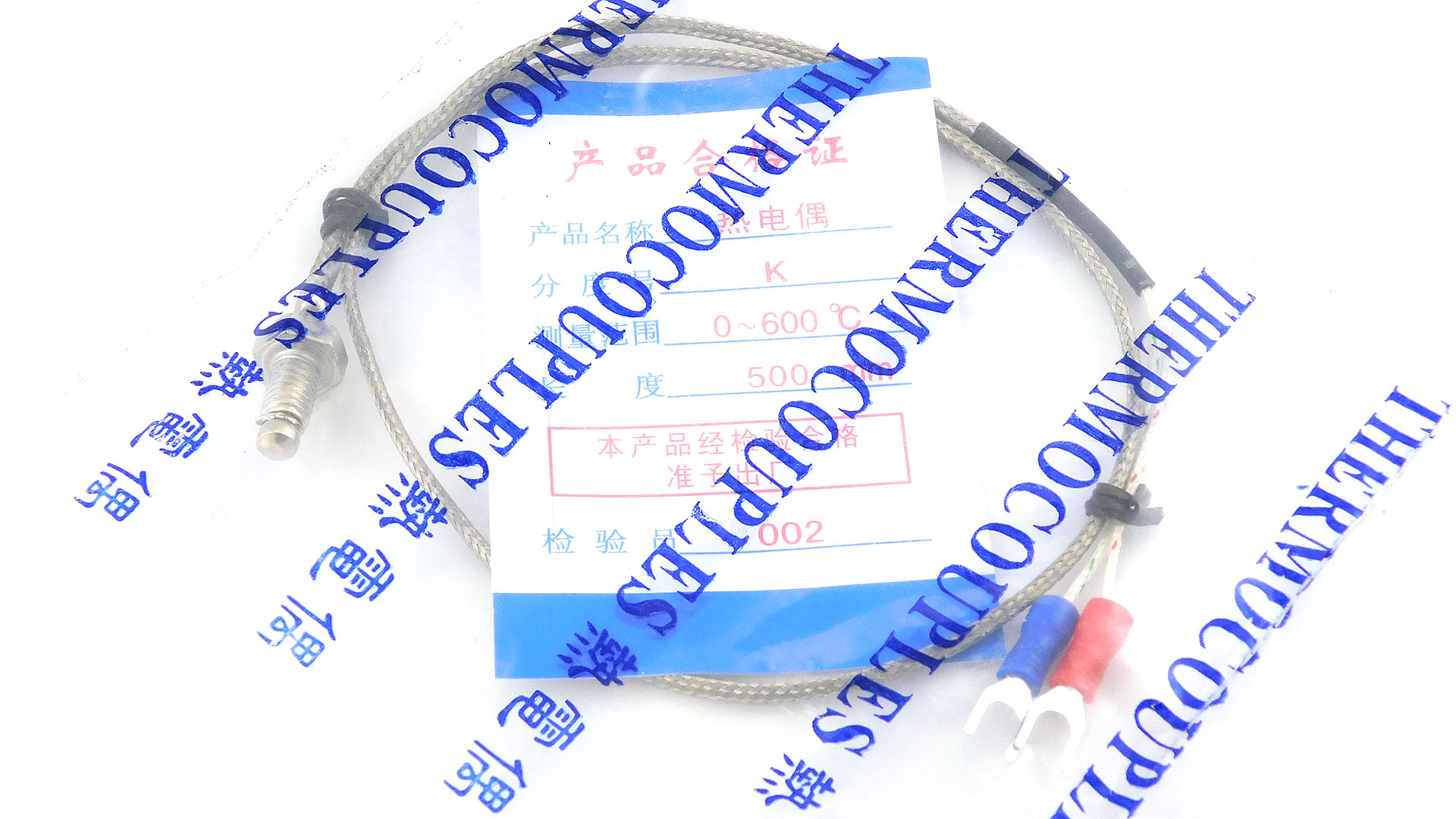

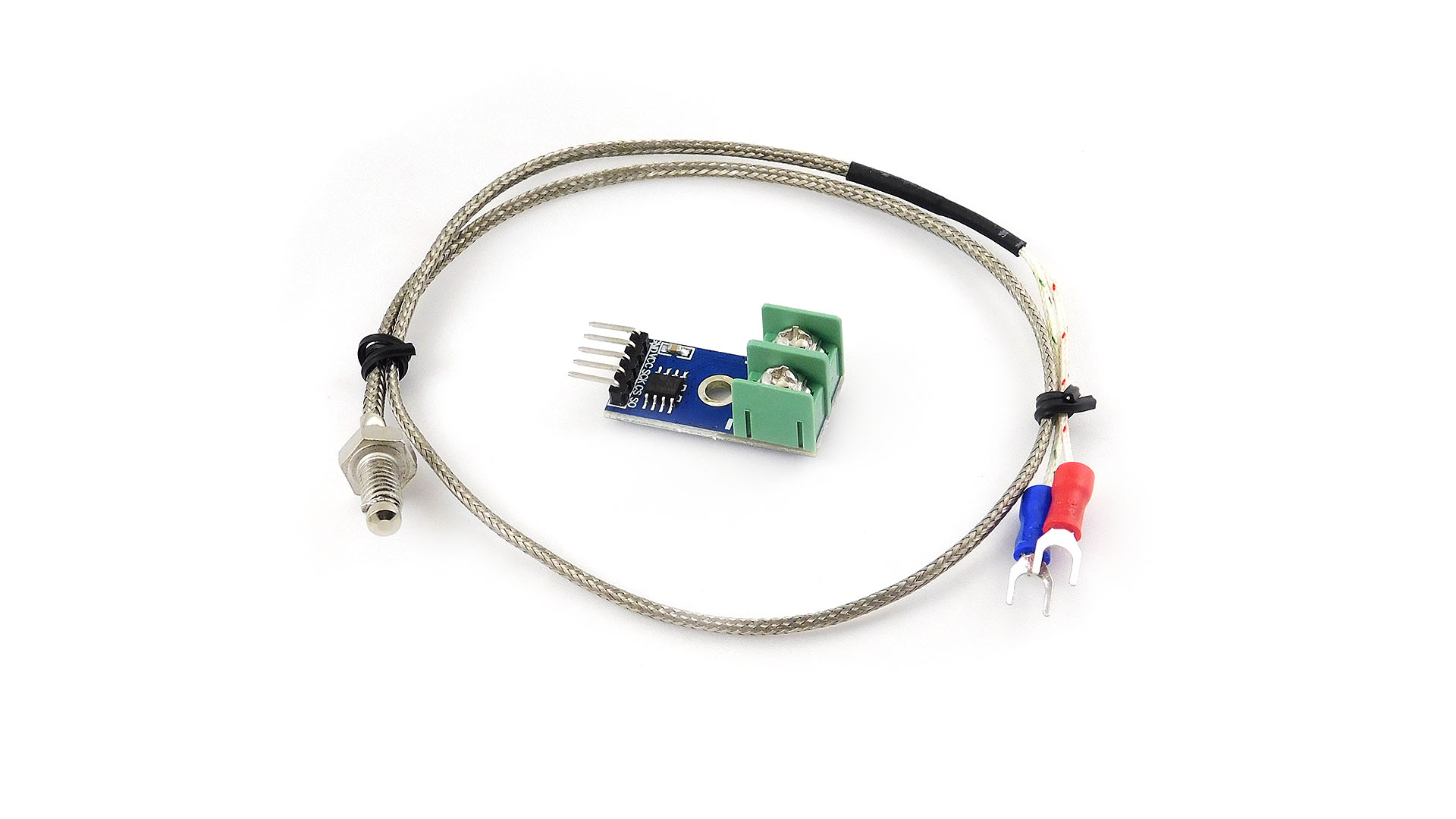

Sprzedawany zestaw składa się z termopary typu K pozwalającej na pomiar w zakresie 0-600°C oraz modułu wzmacniacza opartego o układ MAX6675.

Specyfikacja:

• Układ modułu wzmacniacza: MAX6675
• Napięcie zasilania: 3.3 - 5V
• Pobór prądu: 50mA
• Rozdzielczość: 0.25°C
• Temperatury pracy modułu: -20 ~ 85°C
• Wymiary modułu: 32x16 mm
• Rodzaj termopary: K
• Długość przewodu termopary: 50 cm
• Zakres pomiaru termopary: 0 - 600°C
• Wyprowadzenia modułu: GND, VCC, SCK, CS, SO
• Interfejs: SPI
