Xiao ESP32C6 moduł developerski

Moduły z serii XIAO od SeeedStudio cieszą się spora popularnością. I nie ma co się dziwić. Proporcje rozmiarów do możliwości są bardzo interesujące.

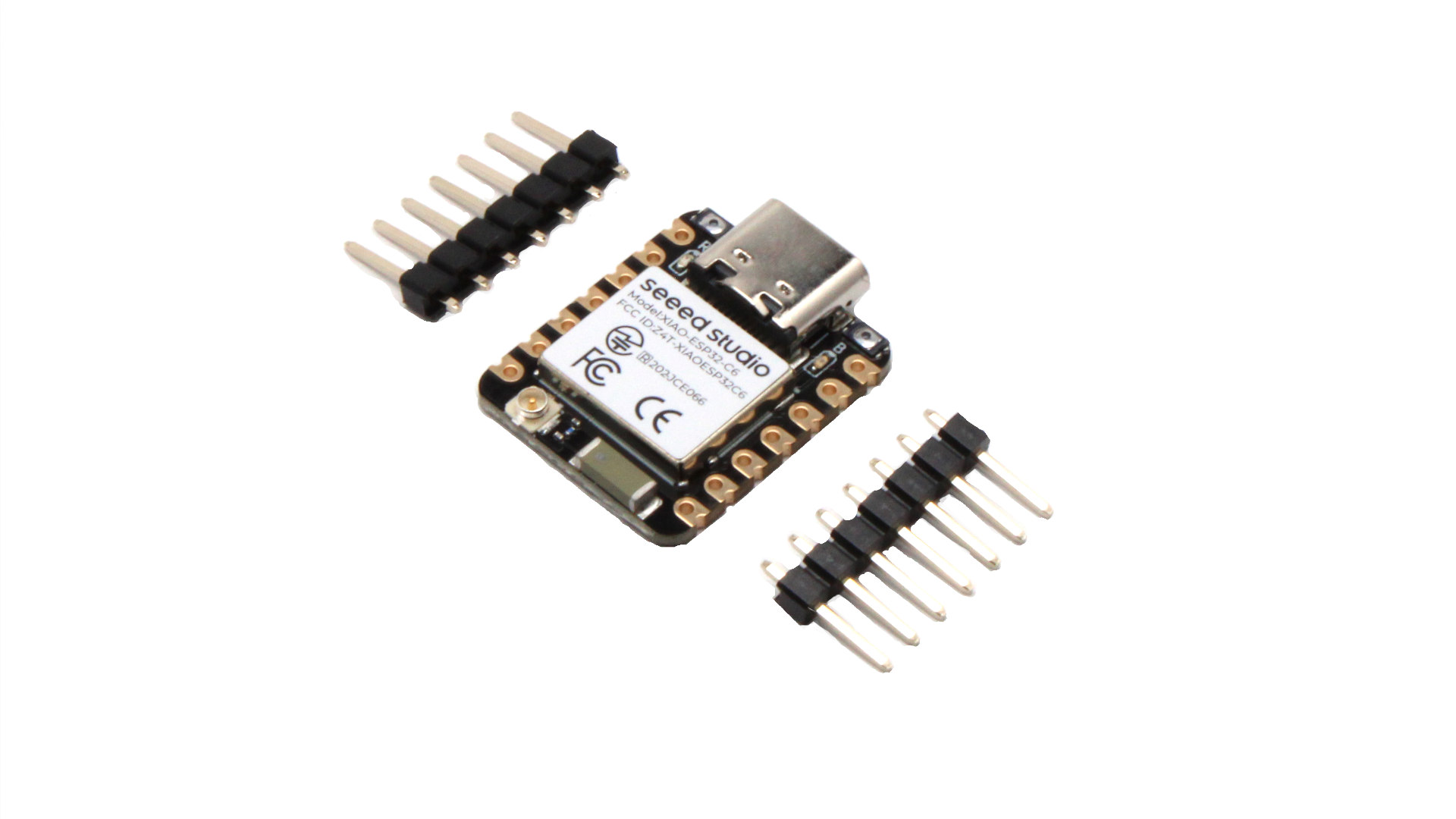

Mamy maleńką płytkę (21 x 17.8 mm!) a na niej ESP32-C6. 512 kB RAM i 4 MB flash. ESP32 jest już dobrze znane, w wersji C6 mamy dwa rdzenie RISC V, 32 bit, 160 MHz. Sporo mocy a jednocześnie możliwość zejścia zegarem do 20 MHz by oszczędzić mocy a mieć do dyspozycji wszystkie funkcje.

Jeśli chodzi o łączność to obecne są WiFi i Bluetooth - to każdy wie, ale skoro to jest C6 to nie jest jakieś zwykłe WiFi 802.11n tu mamy 802.11ax znane jako WiFi 6! Płytka ma wbudowaną antenę ceramiczną i złącze U.FL do podłączenia zewnętrznej.

Bluetooth w wersji 5 a oprócz tego, kolejna inżynierska łamigłówka numeryczno-liczbowa czyli IEEE 802.15.4 - a marketingowcy nazywają to Thread oraz Zigbee. Te dwa standardy w IoT pozwalają budować z Xiao ESP32C6 ciekawe urządzenia komunikujące się z różnymi sieciami. Jeden Xiao do niemal wszystkich zastosowań.

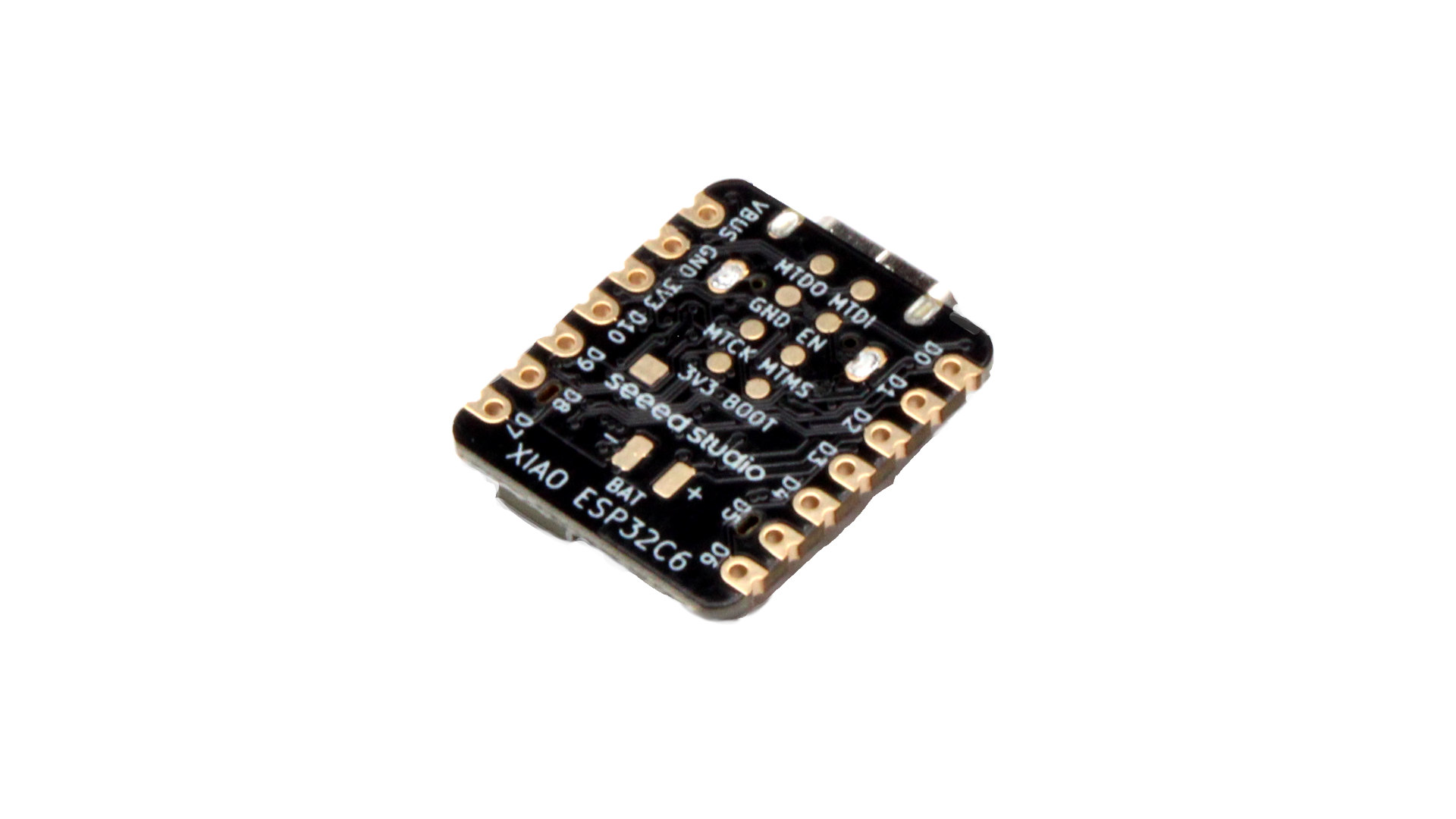

Mnogość wyprowadzeń (1x UART,1x LP_UART, 1x IIC, 1x LP_IIC, 1x SPI,11x GPIO(PWM), 7x ADC, 1xSDIO), mimo niewielkich rozmiarów (część pinów dostępna tylko na spodzie, jako pola lutownicze). By ułatwić zastosowanie w projektach IoT moduł ma na sobie również układ do ładowania baterii litowych (prąd ładowania 100 mA).

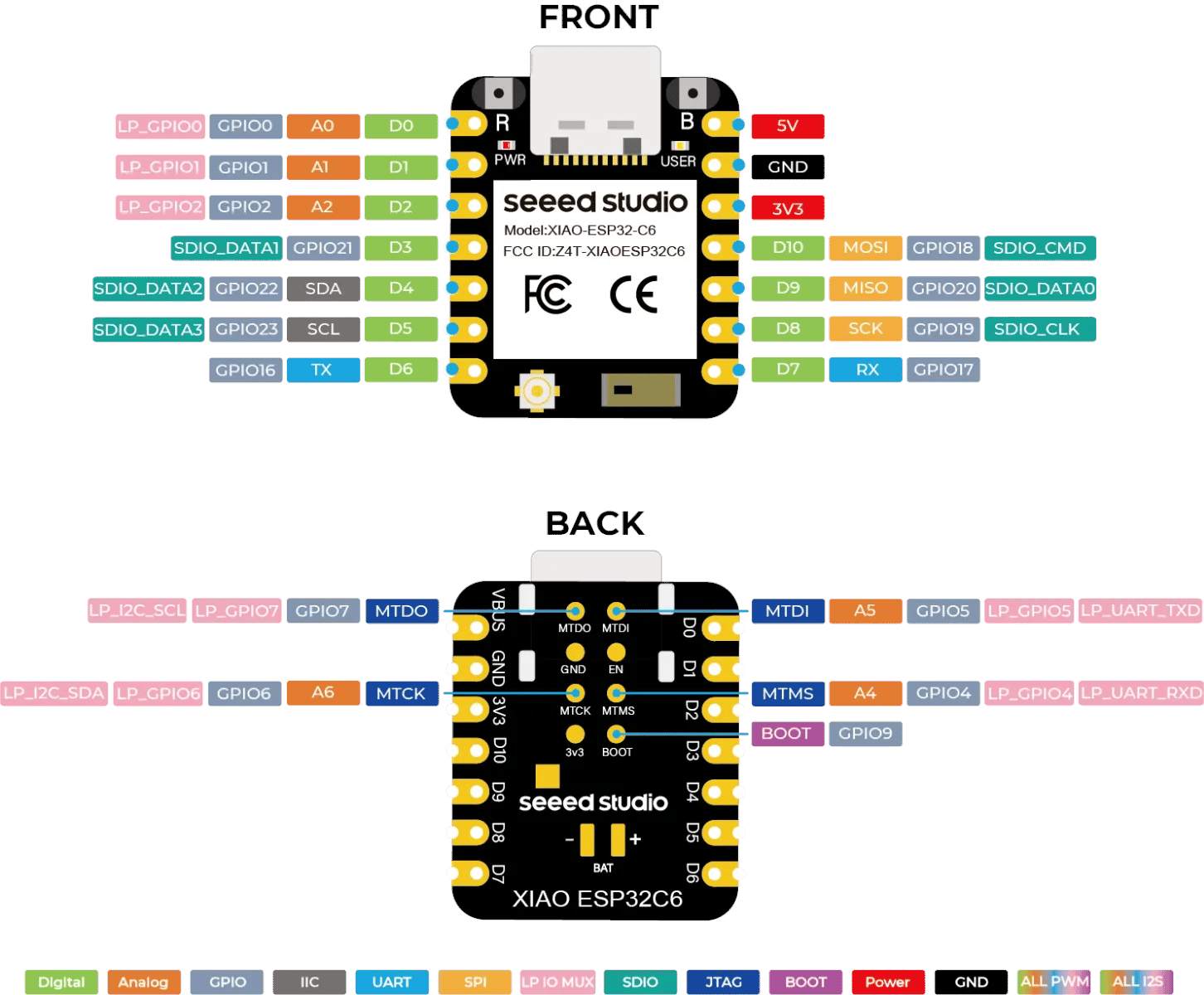

Wyprowadzenia:

Specyfikacja:

• Rozmiar 21 x 17.8 mm
• Procesor: Espressif ESP32-C6 SoC z 512 kB RAM oraz 4 MB flash
• Wyprowadzania: 1x UART,1x LP_UART, 1x IIC, 1x LP_IIC, 1x SPI,11x GPIO(PWM), 7x ADC, 1xSDIO
• Napięcia zasilające:
  • przez USB: 5V
  • przez pola BAT na spodzie płytki - max 4.2V
