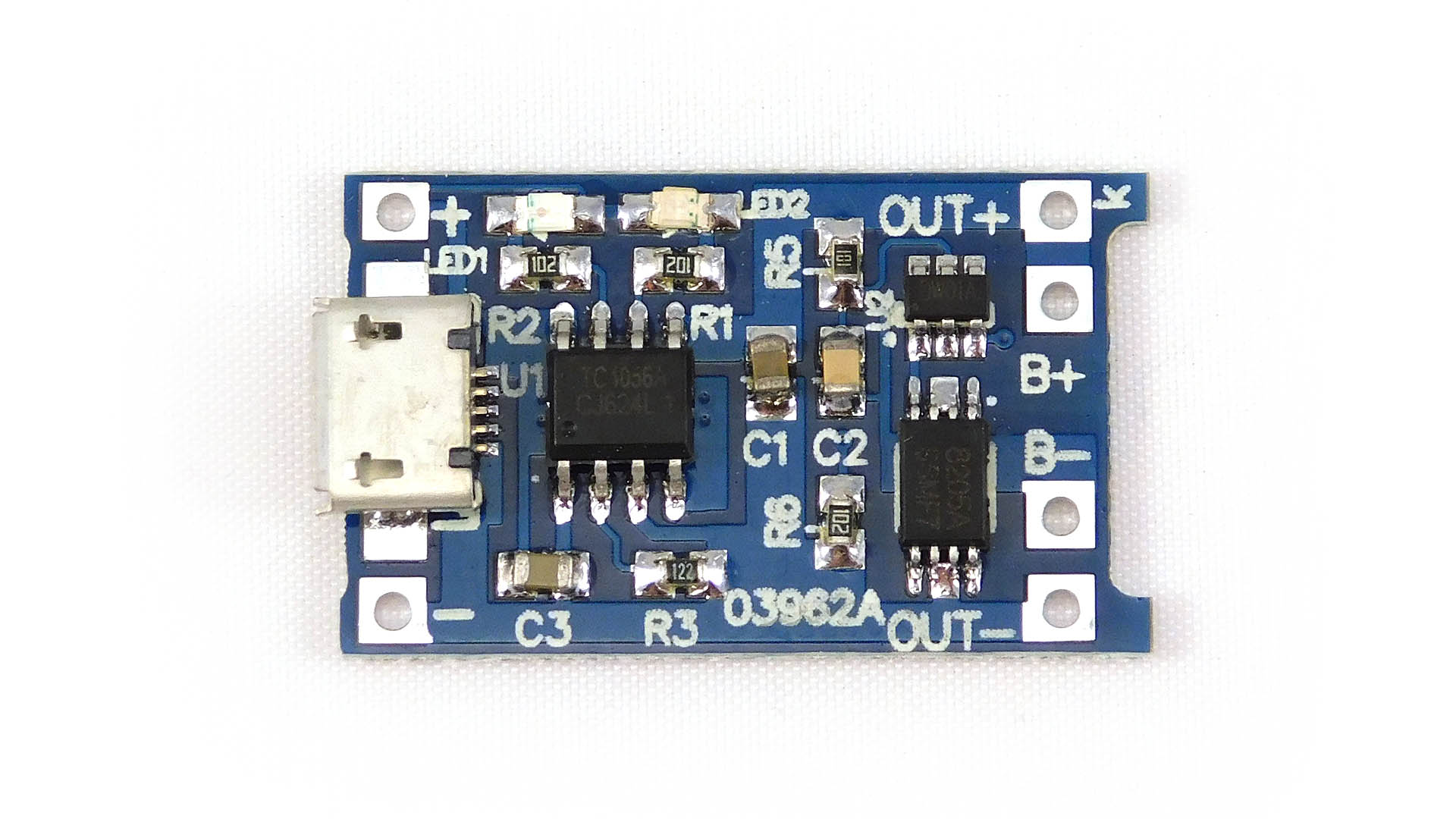

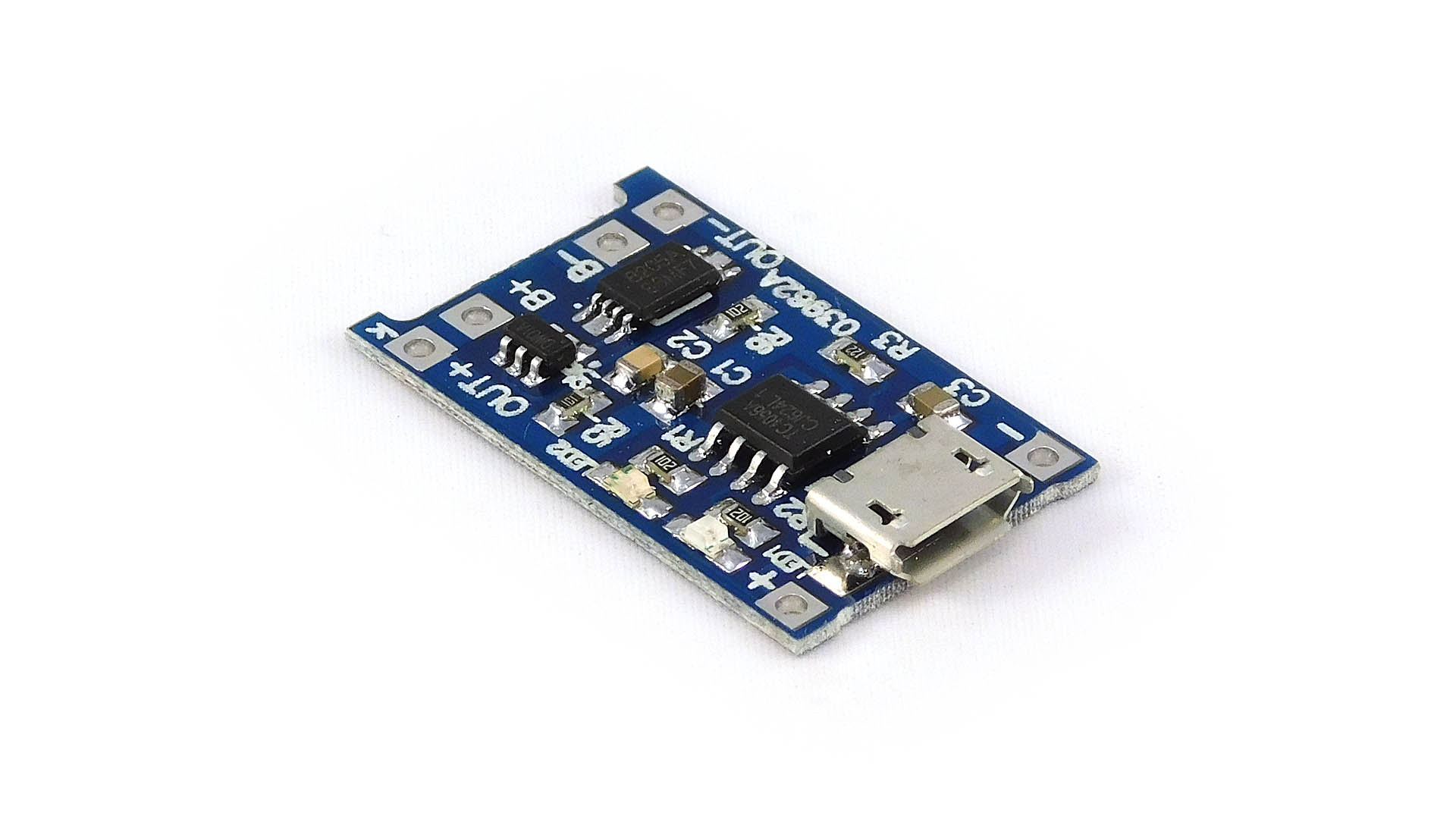

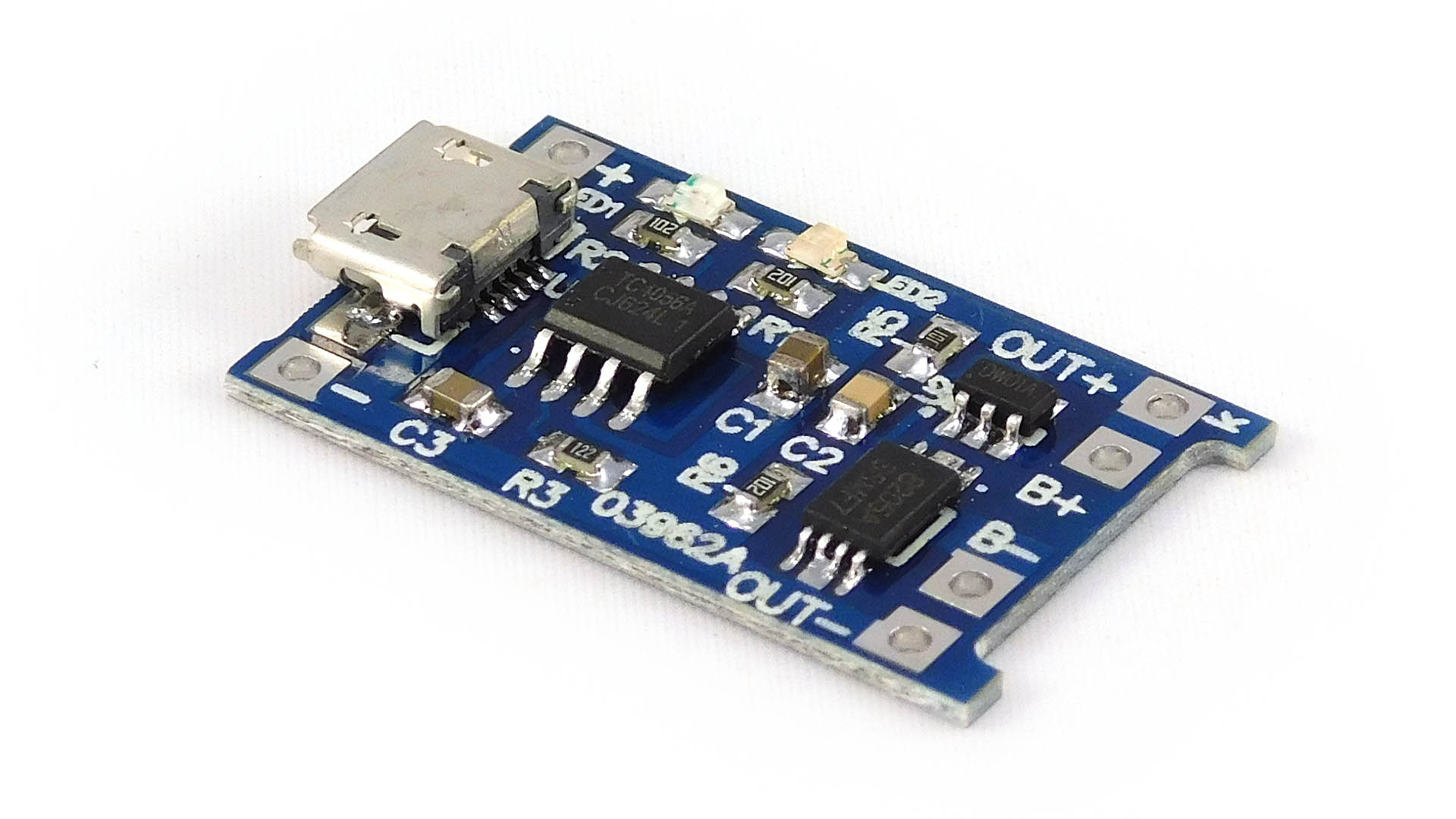

Zasilacz buforowy / ładowarka Li-Ion / Li-Po TP4056 1S 3,7V microUSB

Kod:
MOD-1386
Waga: Help
3 g
Dostawca:

Prosty moduł zasilacza buforowego. Odłączy ogniwo gdy napięcie będzie za niskie lub w wypadku zwarcia.

Na magazynie: 48

PLN 2,48
PLN 2,02 bez VAT

Zasilacz buforowy?

Już tak się przyjęło, że wszyscy nazywają ten moduł zasilaczem buforowym. Ale moim zdaniem to nazewnictwo trochę na wyrost. Jest to tak naprawdę połączenie ładowarki ogniw litowo-jonowych / litowo-polimerowych i dedykowanego zabezpieczenia przed zwarciem i nadmiernym rozładowaniem.

Ładowarka oparta na TP4056 wyposażona jest w złącze micro USB typu B. Napięcie ładowania wynosi 4.2V co jest zrozumiałe - większość ogniw 1S domyślnie ładowana jest takim napięciem. Spokojnie więc można ładować nią akumulatory 18650 Li-Ion.

Zasilanie 5V dostarczamy kablem USB lub złączami +/- znajdującymi się nieopodal portu. Na wyjściu (OUT-/OUT+) pojawi nam się napięcie baterii. Czyli dla naładowanego ogniwa, będzie to 4.2V. Gdy zasilanie modułu zostanie odłączone, moduł nadal będzie utrzymywał na wyjściu napięcie baterii.

Ponadto układ DW01-P odpowiedzialny za zabezpieczenie ogniwa nie pozwoli na zbyt głębokie rozładowanie ogniwa. Odetnie je gdy napięcie spadnie poniżej 2.4V. Fajna opcja przy korzystaniu z niezabezpieczonych ogniw litowo-jonowych. Układ ten zareaguje identycznie gdy zrobimy zwarcie.

Specyfikacja:

  • Napięcie zasilania modułu: 4.5-5.5V
  • Napięcie naładowania: 4.2V +/- 1.5%
  • Maksymalny prąd: 1A
  • Zabezpieczenie przed przeładowaniem
  • Możliwość zmiany prądu ładowania (R3)
  • Wyprowadzenia B+, B- służą do podłączenia akumulatora
  • Wyprowadzenia OUT +, OUT- służą do podłączenia urządzenia zasilanego z ogniwa
