Zasilacz buforowy?

Już tak się przyjęło, że wszyscy nazywają ten moduł zasilaczem buforowym. Ale moim zdaniem to nazewnictwo trochę na wyrost. Jest to tak naprawdę połączenie ładowarki ogniw litowo-jonowych / litowo-polimerowych i dedykowanego zabezpieczenia przed zwarciem i nadmiernym rozładowaniem.

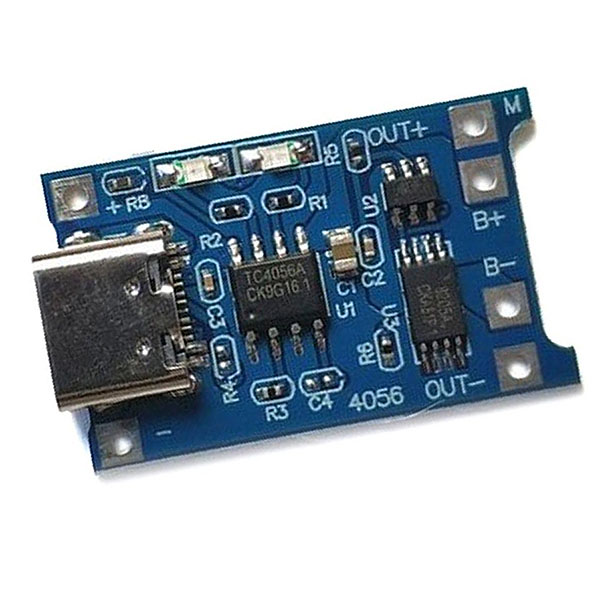

Ładowarka oparta na TP4056 wyposażona jest w złącze USB typu C. Napięcie ładowania wynosi 4.2V co jest zrozumiałe - większość ogniw 1S domyślnie ładowana jest takim napięciem. Spokojnie więc można ładować nią akumulatory 18650 Li-Ion.

Zasilanie 5V dostarczamy kablem USB lub złączami +/- znajdującymi się nieopodal portu. Na wyjściu (OUT-/OUT+) pojawi nam się napięcie baterii. Czyli dla naładowanego ogniwa, będzie to 4.2V. Gdy zasilanie modułu zostanie odłączone, moduł nadal będzie utrzymywał na wyjściu napięcie baterii.

Ponadto układ DW01-P odpowiedzialny za zabezpieczenie ogniwa nie pozwoli na zbyt głębokie rozładowanie ogniwa. Odetnie je gdy napięcie spadnie poniżej 2.4V. Fajna opcja przy korzystaniu z niezabezpieczonych ogniw litowo-jonowych. Układ ten zareaguje identycznie gdy zrobimy zwarcie.

Specyfikacja:

• Napięcie zasilania modułu: 4.5-5.5V
• Napięcie naładowania: 4.2V +/- 1.5%
• Maksymalny prąd: 1A
• Zabezpieczenie przed przeładowaniem
• Możliwość zmiany prądu ładowania przez wymianę rezystora R3 (np 2kΩ daje maksymalny prąd ładowania 580 mA)
• Wyprowadzenia B+, B- służą do podłączenia akumulatora
• Wyprowadzenia OUT +, OUT- służą do podłączenia urządzenia zasilanego z ogniwa
