Zestaw części do budowy czujnika smogu Sensor Community (SDS011/BME280) - dawniej Luftdaten

Kod:
KIT-1873
Waga: Help
480 g
Dostawca:

Komplet części potrzebnych do zbudowania czujnika smogu używanego w projekcie Sensor.community. Konstrukcja oparta jest o czujnik NovaFitness SDS011 oraz Bosch BME280. Wersja z angielskim firmware

Produkt wycofany ze sprzedaży

Zastąpiony przez: Czujnik Sensor Community (SDS011/BME280) - dawniej Luftdaten. Zestaw do złożenia.

Własnoręcznie zbuduj czujnik smogu!

Ten zestaw pozwala na zbudowanie czujnika czystości powietrza, który jest używany w projekcie Sensor Community (dawniej - Luftdaten.info).

To jest zestaw z firmware w języku angielskim. Jeśli jest dla Ciebie to utrudnienie, to mamy identyczny zestaw SensorCommunity SDS011/BME280 z oprogramowaniem w języku polskim.

Główne zalety:

  • Zestaw zawiera wszystkie potrzebne komponenty
  • Urządzenie jest łatwe w budowie
  • Montaż nie wymaga lutowania
  • Dostępna jest przejrzysta instrukcja krok po kroku
  • Czujnik mierzy:
    • Poziom pyłów zawieszonych PM10 i PM2.5
    • Temperaturę
    • Wilgotność względną
    • Ciśnienie bezwzględne
  • Brak opłat abonamentowych:
    • Zbierane dane są Twoje - Ty decydujesz gdzie je wysyłasz
    • Za dostęp do danych nie musisz nic płacić
    • Czujnik współpracuje z darmowymi aplikacjami do prezentacji danych (np: aqi.eco)
  • Dynamicznie rozwijany projekt Open Source

Elektronika + obudowa z kolanek

Oprócz elementów elektronicznych, w zestawie tym znajdziesz również części mechaniczne niezbędne do zbudowania stacji pomiarowej. Może się to wydać nieco śmieszne, ale czujniki w projekcie Luftdaten zamykane są w obudowie zrobionej z dwóch kolanek hydraulicznych o średnicy 75 mm. Taka obudowa jest tania, trwała i odporna na trudne warunki atmosferyczne.

Sprawdzone komponenty i wgrane oprogramowanie

Płytka mikrokontrolera WiFi jest przez nas sprawdzona i posiada wgrane oprogramowanie Luftdaten w języku angielskim. Jest gotowa do użycia. Co równie ważne przy każdym uruchomieniu oprogramowanie czujnika jest automatycznie aktualizowane przez Internet. Polski język interfejsu w razie potrzeby może być zmieniony w ustawieniach.

Montaż stacji jest prosty i nie wymaga lutowania

Instrukcja

Aktualna instrukcja na air.nettigo.pl i jej skrócona wersję w PDF.

Oficjalną instrukcję projektu Luftdaten.info.pl znajdziesz na stronie projektu: luftdaten.org.pl/index.php/instrukcja/. Luftdaten to żywy, ciągle udoskonalany projekt. Niedawno postanowiliśmy zmienić czujnik temperatury i wilgotności na inny. Zamiast czujnika DHT22, używamy obecnie czujnika BME280. W związku z tym przygotowaliśmy aktualną instrukcję ze zdjęciami dostępną w serwisie air.nettigo.pl. Ponadto aby mieć poręczną ściągawkę, możesz pobrać jej skróconą wersję w PDF.

Dla Twojej wygody do czujnika BME280 wlutowaliśmy złącza, więc bez problemu podłączysz go kablami. Nic nie trzeba lutować.

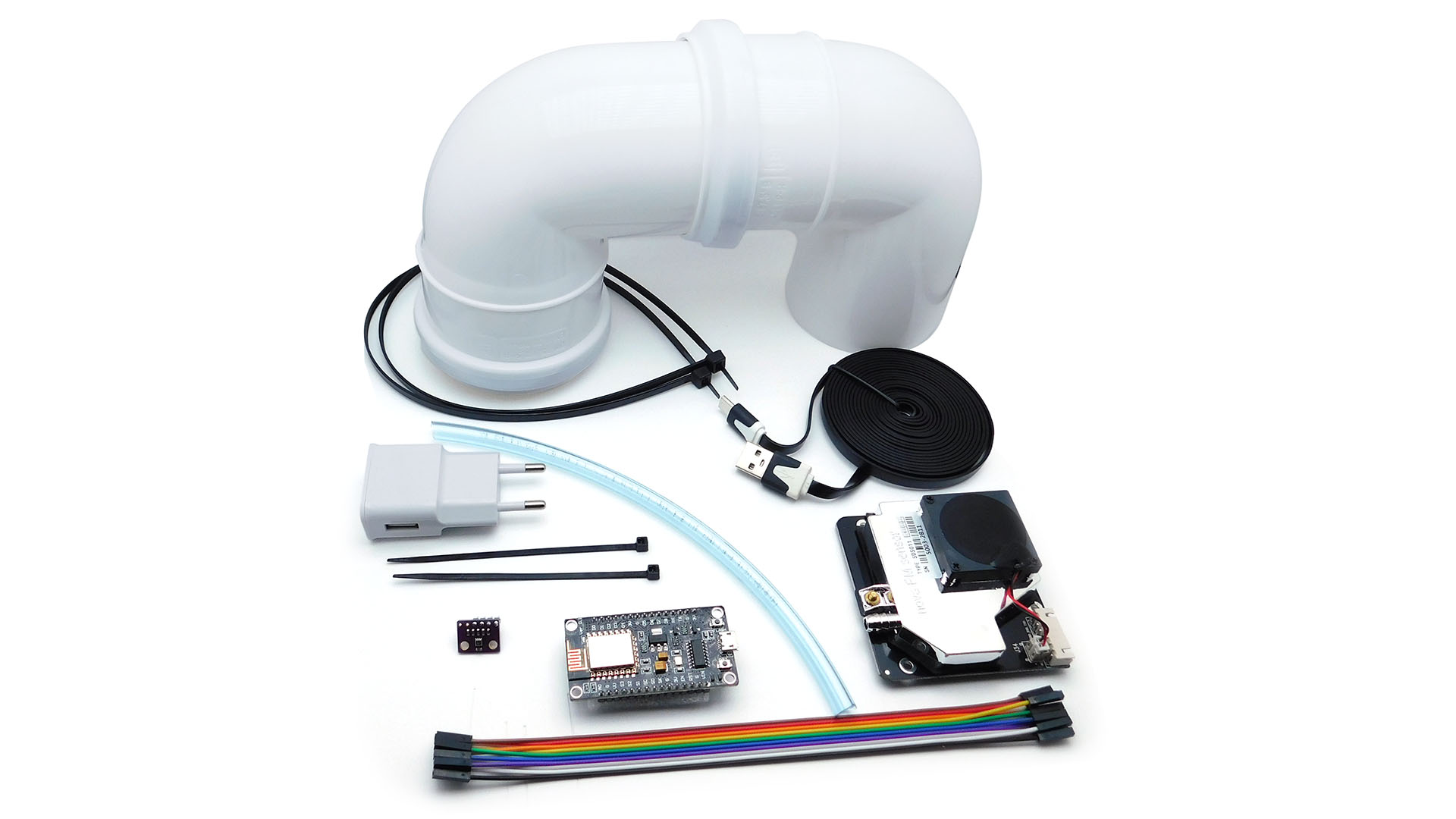

W zestawie:

  • Części elektroniczne:
  • Części mechaniczne:
    • 20 cm x Przewód techniczny 6 mm - to nim powietrze trafia do czujnika
    • 2 szt x Kolanko hydrauliczne 75mm PP 75 / 87.5° - służą za obudowę
    • 2 szt x Opaska kablowa “trytytka” 100x2.5mm
    • 2 szt x Opaska kablowa “trytytka” 432x4.8mm
