Znakowy shield LCD 2x16, do lutowania

Kod:
KIT-53
Waga: Help
51 g
Dostawca:

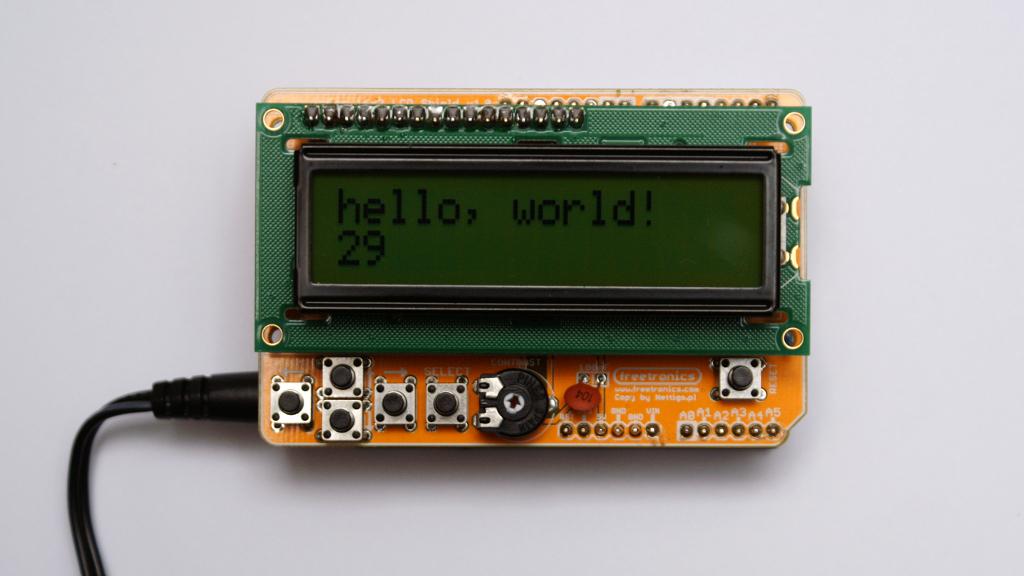

Shield z niebieskim lub zielonym wyświetlaczem znakowym 2x16. Zestaw do lutowania

W magazynie Help 20

PLN 36,90
PLN 30,00 bez VAT

Wybierz opcje produktu:

Etykiety: shield, LCD, znakowy, 2x16, HD44780

Shield do Arduino z wyświetlaczem LCD 2x16

Zestaw do zlutowania

Od 30 V 2017 zestaw sprzedawany jest jako zestaw do lutowania.Zdjęcia produktowe pokazuja produkt zlutowany

Zobacz film z instrukcją lutowania:

Dane techniczne

Ten shield to zmodyfikowany shield z firmy Freetronics. Różni się nieco od wcześniej sprzedawanej przez nas klasycznej wersji LCD Shielda:

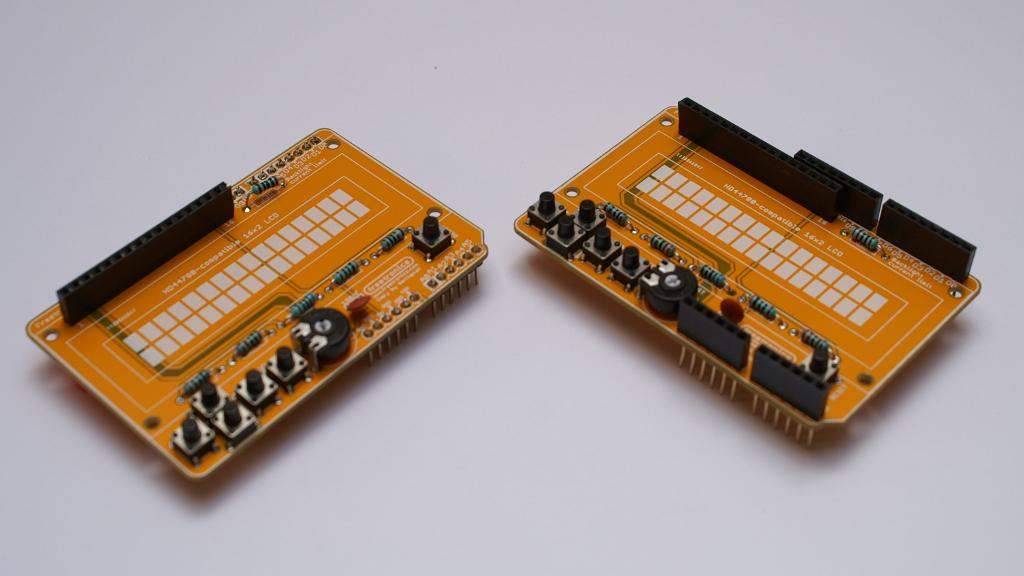

  • zamiast goldpinów posiada przelotki - możesz teraz bez problemu używać wyjść Arduino niewykorzystanych przez shield, bez dodatkowego lutowania

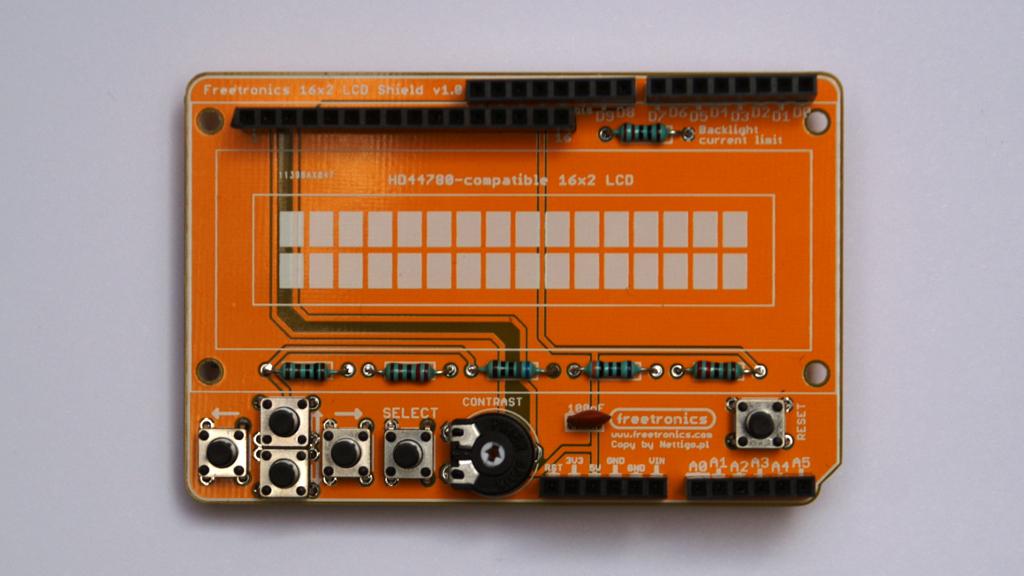

  • przyciski mają inne rozmieszczenie. Dotyczy to zwłaszcza przycisku RESET, który jest teraz odsunięty dużo dalej od pozostałych. Dzięki temu, masz dużo mniejsze szanse na przypadkowe naciśnięcie RESET zamiast RIGHT. Naciśnięcie przycisku RESET zamiast RIGHT gdy np obsługujesz menu może bardzo utrudniać obsługę Twojego projektu
  • moduł wyświetlacza jest na podstawce - można go wymienić na inny, nawet 4x20 da radę, oczywiście wyświetlacz zasłoni przyciski, ale jeżeli ktoś potrzebuje

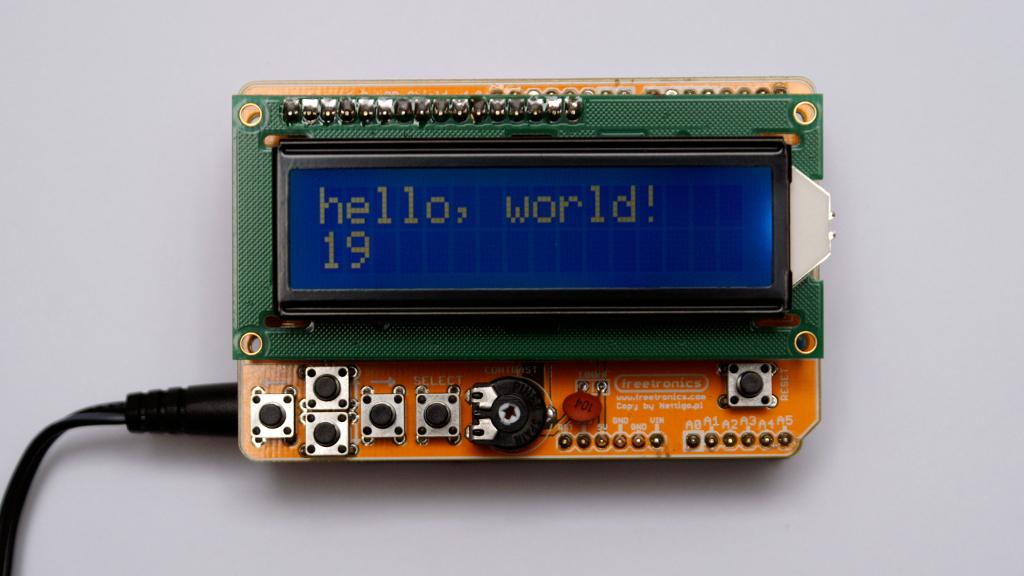

  • dzięki temu, że wyświetlacz jest na podstawce od razu sprzedajemy go w dwóch wariantach - domyślnie z wyświetlaczem zielono/czarnym lub jako opcja niebiesko/białym

Shield z wyświetlaczem LCD - znakowy 2x16. Oprócz tego na shieldzie znajdują się przyciski - 4 kierunkowe (lewo, prawo, dół, góra), przycisk ‘wyboru’ oraz RESET. Przyciski są tak nazwane umownie, bo nie jest do nich przypisana żadna funkcja (z wyjątkiem RESET) - po prostu ich rozłożenie na płytce sugeruje takie zastosowanie.

To co ciekawe, to że wszystkie 5 przycisków jest odczytywanych przez jedno wejście analogowe!

Czym różni się ten produkt od LCD Kit?

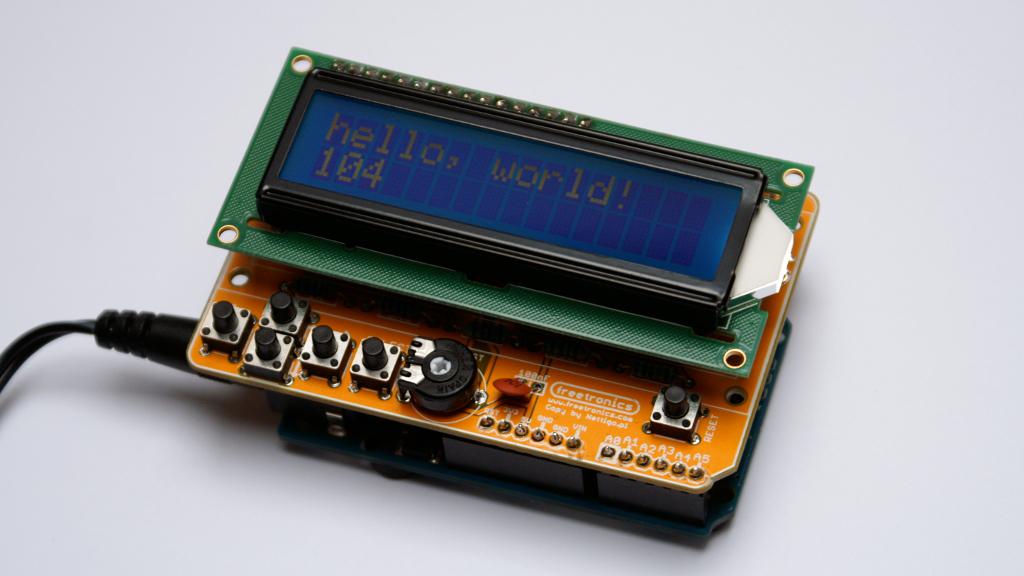

  • jest to shield więc jest nakładany na Arduino - daje to bardziej stabilną konstrukcję, LCD Kit jest zestawem luźnych elementów - moduł LCD + potencjometr
  • shield musi być tam gdzie Arduino - a LCD Kit można podłączyć w pewnej odległości od Arduino
  • LCD shield ma dodatkowe przyciski
  • w LCD Kicie można wybrać samemu do których wejść cyfrowych podłączyć moduł LCD, w LCD Shieldzie nie ma takiej możliwości

Jak wykorzystać shield z Arduino

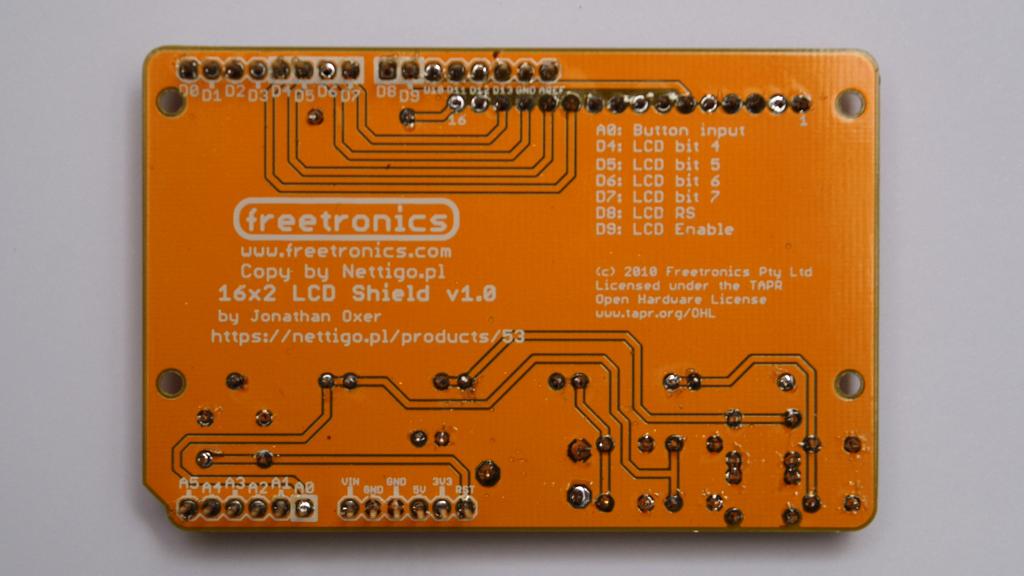

Shield korzysta z następujących pinów:

  • cyfrowe - 9 (Enable), 8 (RS), 7, 6, 5, 4 (szyna danych kontrolera LCD)
  • analogowe - 0 (obsługa klawiszy)

Do obsługi wyświetlacza wykorzystać trzeba standardową bibliotekę Liquid Cristal, dołączoną do Arduino IDE. Sekwencja inicjująca dla Liquid Crystal w wypadku tego shielda wygląda następująco:

LiquidCrystal lcd(8,9,4,5,6,7);

Obsługę klawiszy można zrealizować z użyciem biblioteki Nettigo Keypad, opis jej użycia na Akademii. Gotowy konstruktor do obsługi:

NG_Keypad keypad(
  NG_Keypad::SELECT,921,
  NG_Keypad::LEFT,793,
  NG_Keypad::DOWN,725,
  NG_Keypad::UP,597,
  NG_Keypad::RIGHT,256);

Dotyczy wersji sprzedawanych do II 2015: W sekcji Pliki można ściągnąć bibliotekę do obsługi shielda. Należy ją rozpakować do libraries w katalogu sketchbook. Po uruchomieniu IDE możemy załadować przykład testowy - File/Sketchbook/libraries/LCD216/ARD-LCD216/LCD4Bit_Example_pde. Po jego skompilowaniu oraz wgraniu do Arduino można przetestować działanie przycisków. Naciśnięcie ich powoduje pojawienie się na ekranie opisu wciśniętego przycisku.
