Adapter PCB do modułów ESP

Kod:
esp-adapter
Waga: Help
4 g

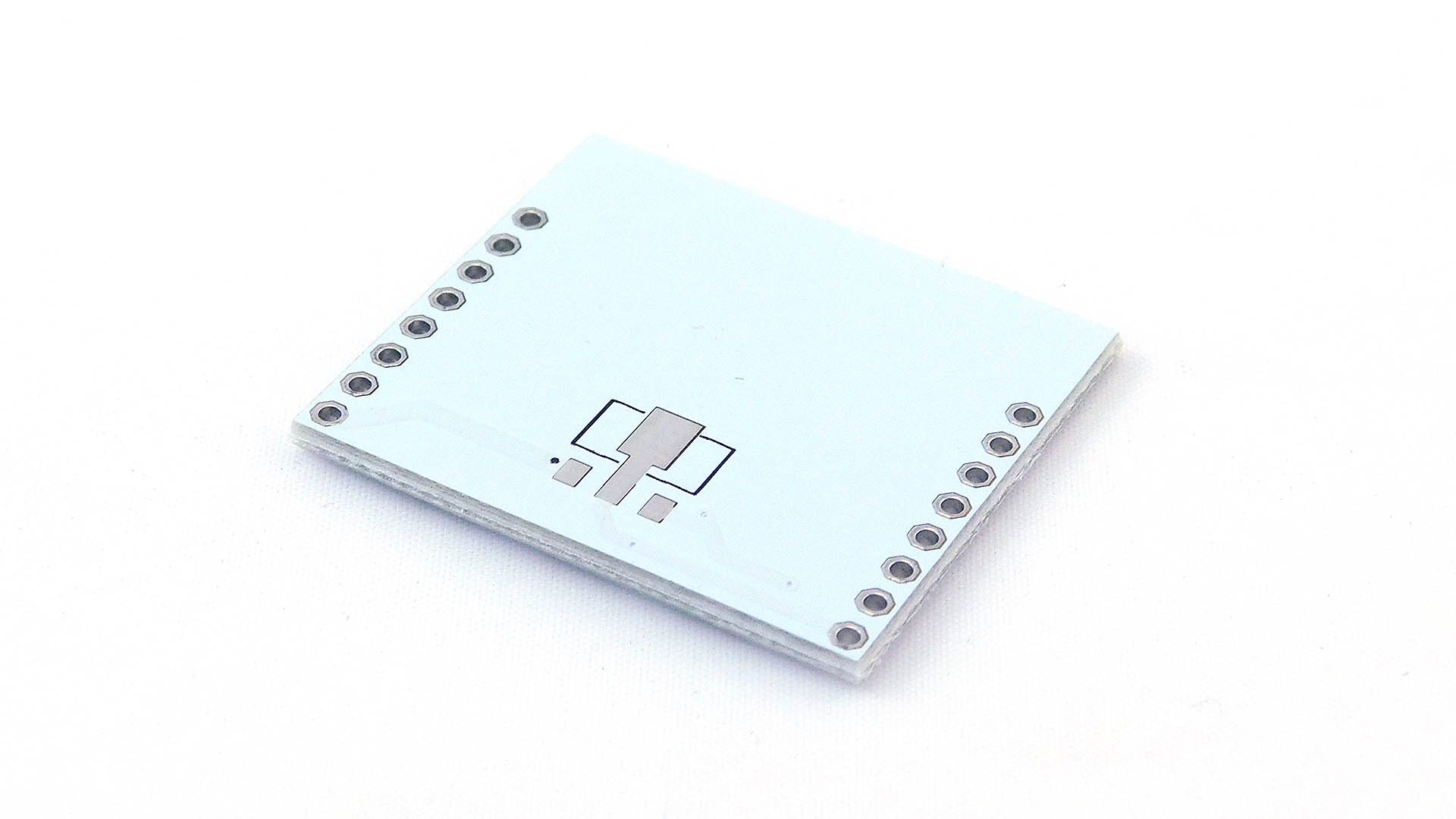

Płytka adaptera wyprowadzającego złącza modułów ESP-07 / ESP-012 na raster 2.54mm

Na magazynie: 198

PLN 2,50
PLN 2,03 bez VAT

Etykiety: adapter, esp8266, esp-12, esp-07

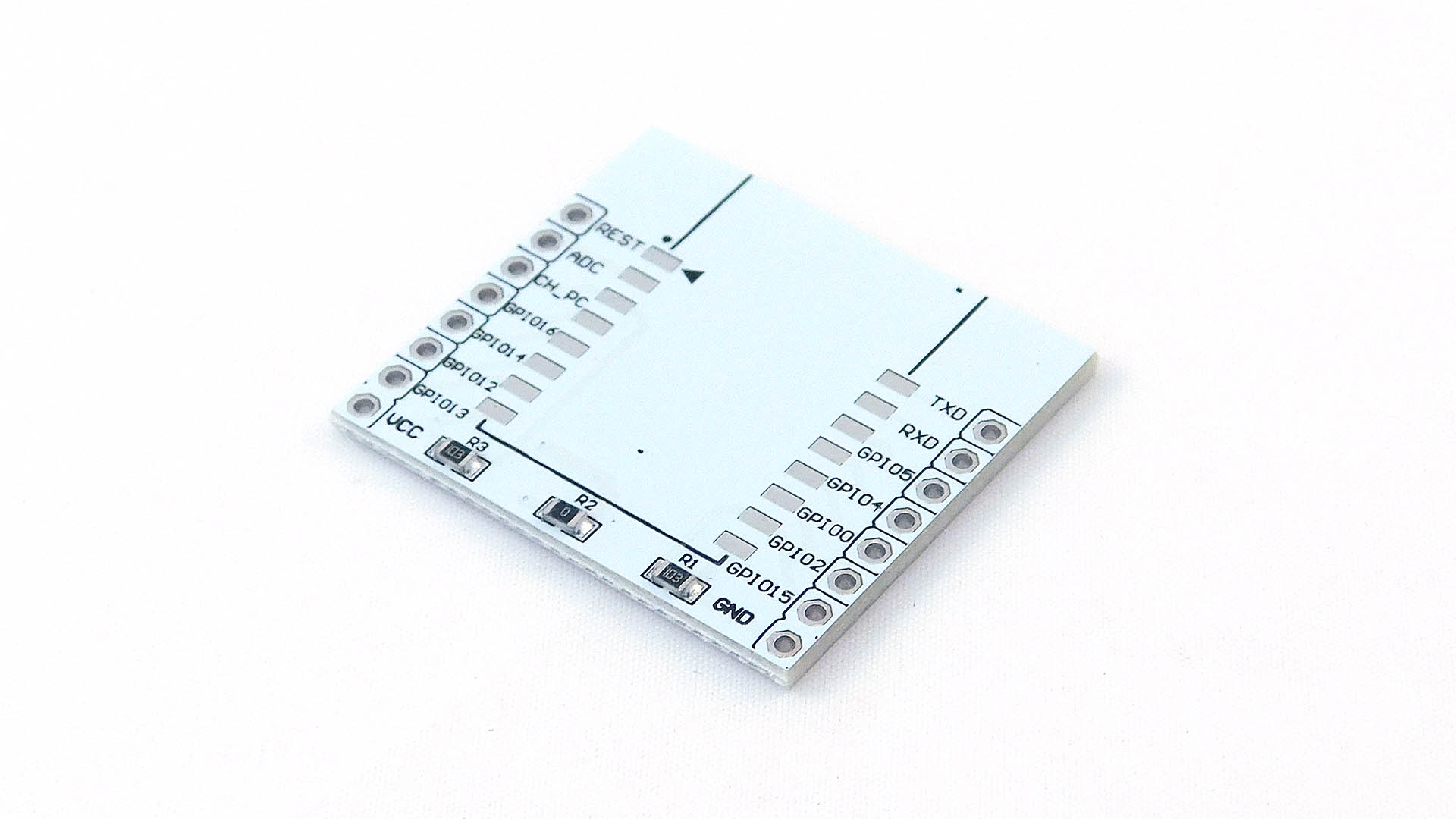

Adapter pasuje do modułów z serii 12 i 07, które mamy w ofercie, czyli ESP-07 i ESP-12. Moduł ESP-01 nie potrzebuje adaptera. Wszystkie wyprowadzenia są opisane. Pola lutownicze są gotowe do przylutowania modułu ESP.

Bez cyny łatwiej lutować!

Te adaptery mają czyste pola lutownicze. Sporo dostępych adapterów ma naniesioną na nie cynę. W pierwszej chwili wydaje się to korzystne, ale do takiego adpatera z cyną o wiele trudniej przylutować moduł ESP!

Moduły -07 i -12 są w formacie nie nadającej się do użycia bezpośrednio na płytce stykowej. Jeżeli chcesz go w prosty sposób podłączyć do swojego układu, ten adapter będzie nieoceniony.

Adapter czyni pracę z modułem znacznie prostszą. Wejście CH_PD jest na stałe podpięte do Vcc przez rezystor 10k, także moduł ESP startuje od razu po podpięciu zasilania. Wejście GPIO15 przez rezystor 10k podłączone jest do GND, także by wgrać nowy firmware wystarczy tylko GPIO0 zewrzeć do masy podczas startu układu.

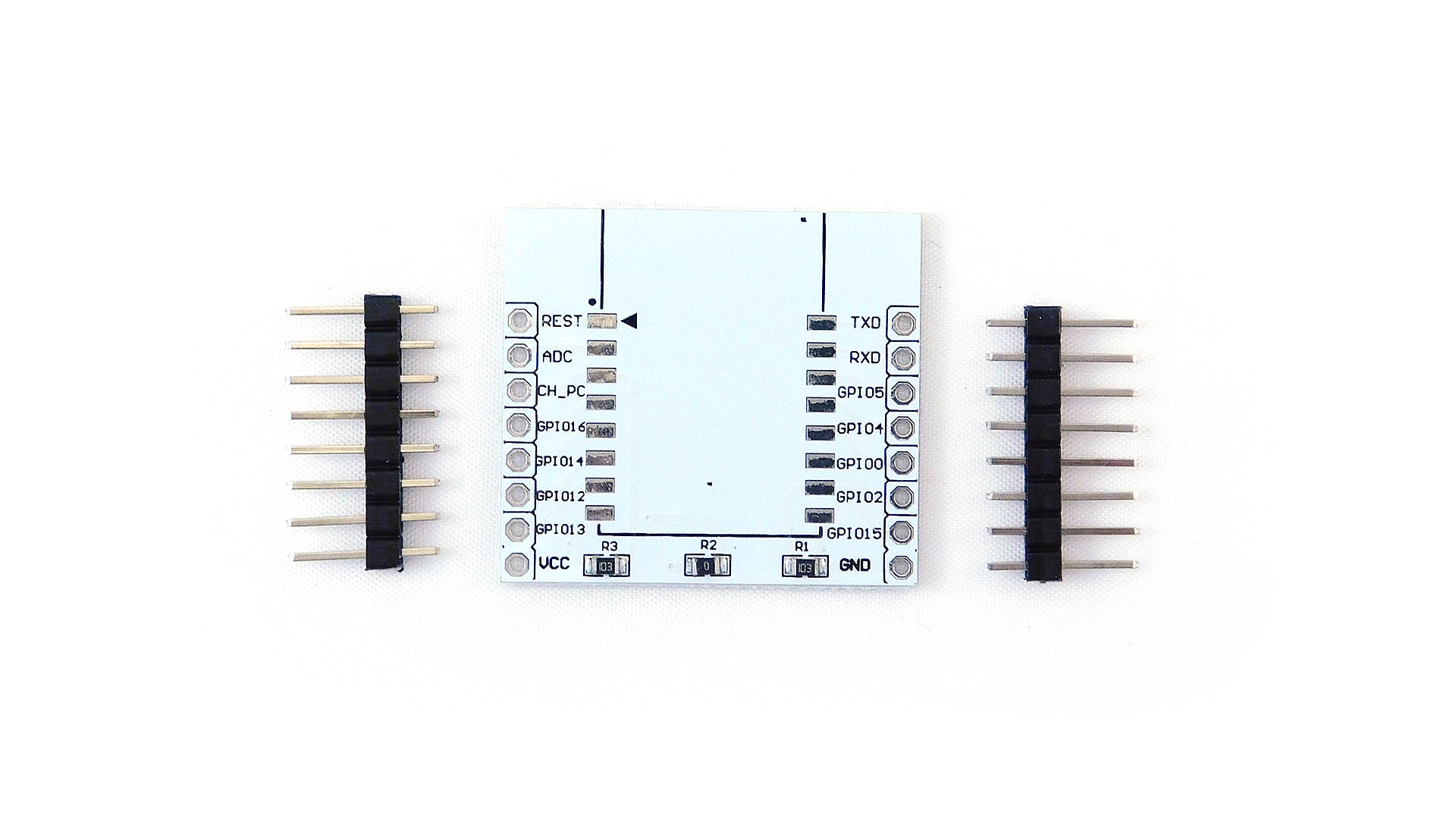

W komplecie z adapterem wysyłamy 2 pasujące listwy goldpin. Adapter sprzedawany jest bez modułu ESP. Adapter ma na stałe podpięte Vcc do pinu CH_PD, czyli po podaniu zasilania układ ESP automatycznie startuje.
